Pumpe

6.13.1 Technische Daten
Pumpe
Min. Durchsatz bei einem Druck von 20 bar
Auslassdruckbereich
Max. Ansaugunterdruck
Viskositätsbereich
Max. Heizöltemperatur
Max. Druck in Saugleitung und Rücklauf
Werkseitige Druckeinstellung
Filtermaschenweite

6.13.2 Pumpenzuschaltung

– Bevor Sie den Brenner in Betrieb nehmen, müssen Sie
sich darüber vergewissern, dass die Rücklaufleitung
zum Tank frei ist. Eventuelle Hindernisse würden zur
Beschädigung der
Pumpenwelle führen.
– Damit sich die Pumpe selbst einschalten kann, muss die
Schraube 3)(Abb. 22) an der Pumpe gelockert werden, damit
der Ansaugschlauch entlüftet werden kann.
– Den Brenner durch Schließen der Fernsteuerungen und bei
Schalter 1)(Abb. 27 auf Seite 24) auf „MAN" starten. Nach
dem Starten des Brenners die Drehrichtung des Gebläserads
über das Sichtfenster 25) überprüfen.
– Die Pumpe ist eingeschaltet, wenn aus der Schraube 3)
Heizöl austritt. Stoppen des Brenners: Den Schalter
1)(Abb. 27 auf Seite 24) auf „OFF" stellen und die Schraube
3) einschrauben.
Die für diesen Vorgang benötigte Zeit hängt vom Durchmesser
und der Länge der Ansaugleitung ab. Falls sich die Pumpe nicht
beim ersten Anfahren einschaltet und der Brenner in
Störabschaltung geht, zirka 15 s warten und die Inbetriebnahme
wiederholen. Dann entriegeln und das Anfahren wiederholen,
usw. Nach 5 bis 6 Anfahrvorgängen ungefähr 2-3 Minuten die
Abkühlung des Transformators abwarten.
Der vorstehende Vorgang ist möglich, da die
Pumpe bereits werkseitig mit Brennstoff gefüllt
wird. Falls die Pumpe geleert wurde, muss sie vor
dem Anlauf über den Stopfen des Vakuummeters
ACHTUNG
mit Brennstoff gefüllt werden, anderenfalls kommt
es zum Festfressen.
Wenn die Länge der Ansaugleitungen 20-30 m überschreitet, die
Leitung mit einer separaten füllen.
Installation
kg/h
bar
bar
cSt
°C
bar
bar
mm
Dichtvorrichtung an der
1 Ansaugung
2 Rücklauf
3 Manometeranschluss
4 Vakuummeteranschluss
5 Druckregler
6 By-pass-Schraube
21 D
J7 C
190
10 - 21
0,45
2,8 - 200
90
1,5
20
0,170
PUMP
SUNTEC J7 C
G 1/2"
G 1/2"
G 1/8"
G 1/8"
Tab. J
D1226

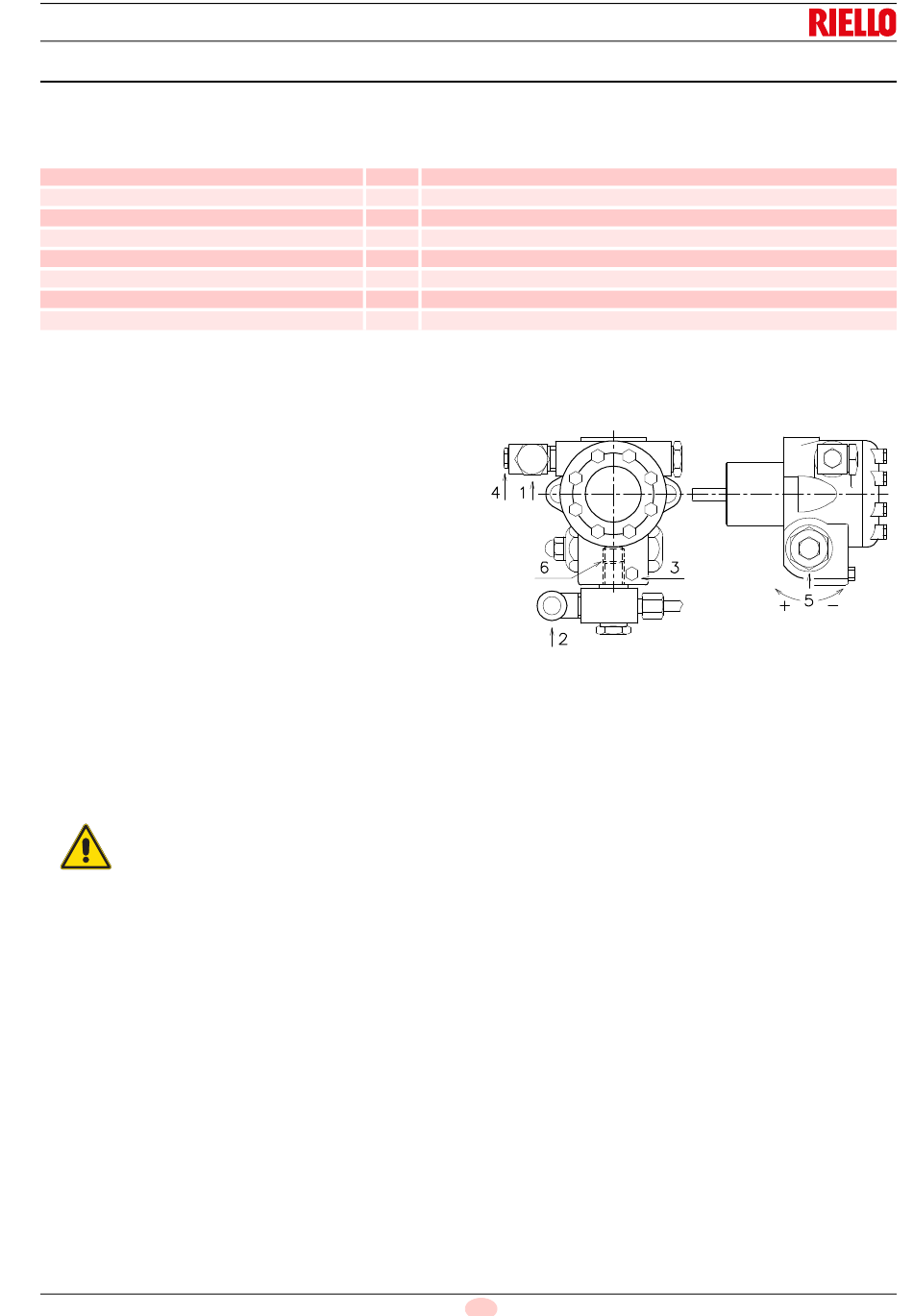

Abb. 22
20166440
