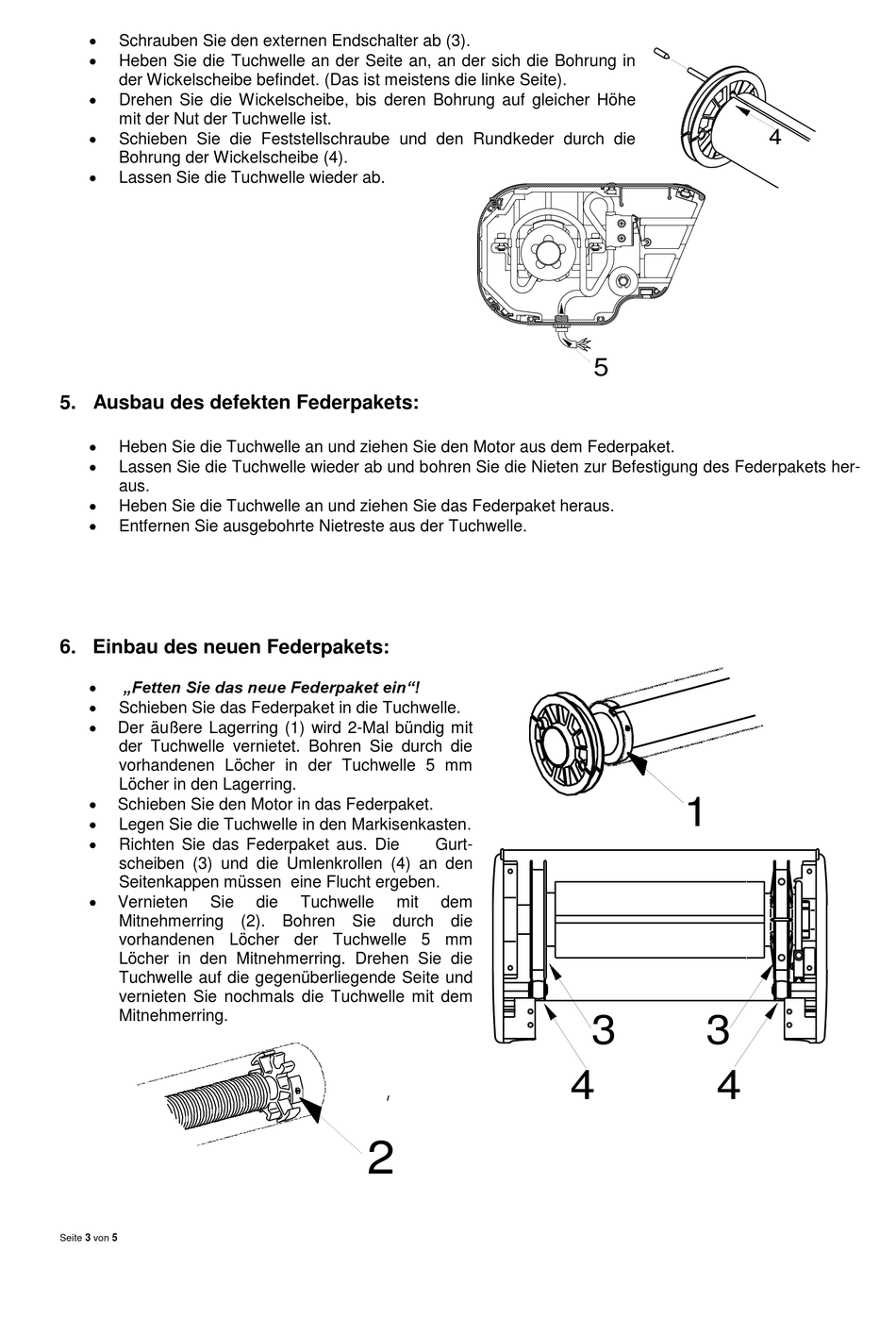

Ausbau Des Defekten Federpakets; Einbau Des Neuen Federpakets - Varisol W400 Reparaturanleitung


Schrauben Sie den externen Endschalter ab (3).

Heben Sie die Tuchwelle an der Seite an, an der sich die Bohrung in
der Wickelscheibe befindet. (Das ist meistens die linke Seite).

Drehen Sie die Wickelscheibe, bis deren Bohrung auf gleicher Höhe
mit der Nut der Tuchwelle ist.

Schieben Sie die Feststellschraube und den Rundkeder durch die
Bohrung der Wickelscheibe (4).

Lassen Sie die Tuchwelle wieder ab.

5. Ausbau des defekten Federpakets:


Heben Sie die Tuchwelle an und ziehen Sie den Motor aus dem Federpaket.

Lassen Sie die Tuchwelle wieder ab und bohren Sie die Nieten zur Befestigung des Federpakets her-
aus.

Heben Sie die Tuchwelle an und ziehen Sie das Federpaket heraus.

Entfernen Sie ausgebohrte Nietreste aus der Tuchwelle.

6. Einbau des neuen Federpakets:


„Fetten Sie das neue Federpaket ein"!

Schieben Sie das Federpaket in die Tuchwelle.

Der äußere Lagerring (1) wird 2-Mal bündig mit
der Tuchwelle vernietet. Bohren Sie durch die
vorhandenen Löcher in der Tuchwelle 5 mm
Löcher in den Lagerring.

Schieben Sie den Motor in das Federpaket.

Legen Sie die Tuchwelle in den Markisenkasten.

Richten Sie das Federpaket aus. Die
scheiben (3) und die Umlenkrollen (4) an den
Seitenkappen müssen eine Flucht ergeben.

Vernieten Sie
Mitnehmerring (2). Bohren Sie durch die
vorhandenen Löcher der Tuchwelle 5 mm
Löcher in den Mitnehmerring. Drehen Sie die
Tuchwelle auf die gegenüberliegende Seite und
vernieten Sie nochmals die Tuchwelle mit dem
Mitnehmerring.
Seite 3 von 5
die Tuchwelle mit
2
5
Gurt-
dem
3
4
4
1
3
4
