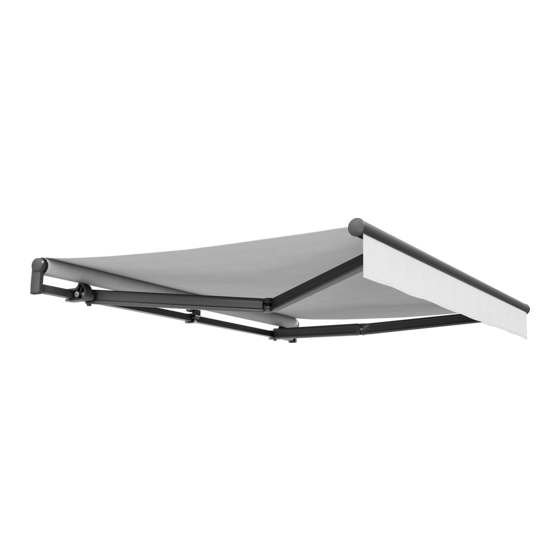

Varisol G100 Montage- Und Elektroinstallationsanweisung
  1. Anleitungen
  2. Marken
  3. Varisol Anleitungen
  4. Markisen
  5. G100
  6. Montage- und elektroinstallationsanweisung

Varisol G100 Montage- Und Elektroinstallationsanweisung

Vorschau ausblenden Andere Handbücher für G100:
Inhaltsverzeichnis

Werbung

Quicklinks

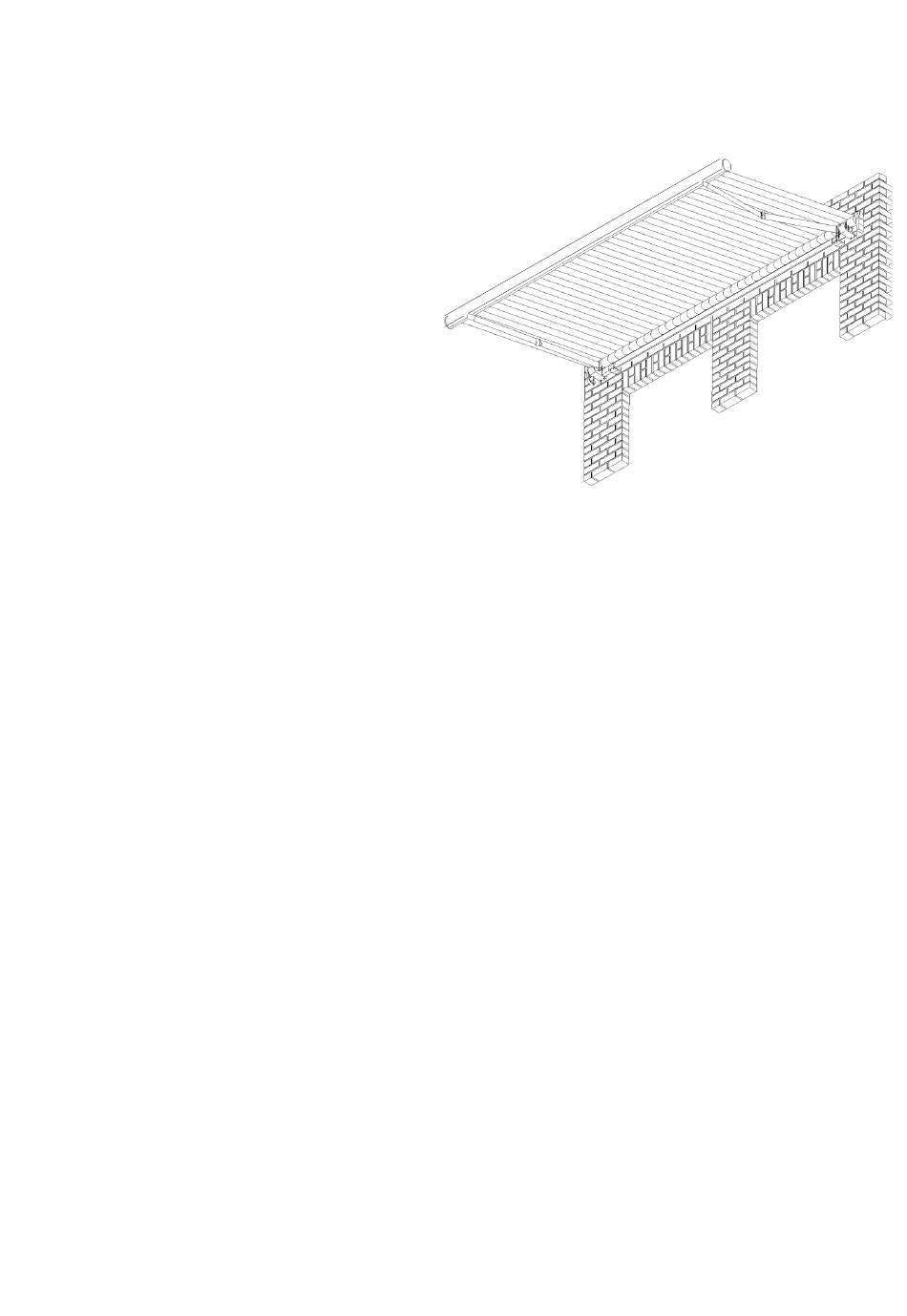

VARISOL - G100 einteilig
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 4
14. Die Dachmontage (optional) ....................................................................................................................................... 6
15. Einhängen der Markise ............................................................................................................................................... 6
16. Unkontrollierte Bedienung .......................................................................................................................................... 7
17. Erstes Ausfahren der Markise ..................................................................................................................................... 7
18. Quetsch- und Scherbereiche ...................................................................................................................................... 7
19. Einstellung des Ausfallwinkels .................................................................................................................................... 8
20. Prüfung der Motorabschaltung (nicht bei Funkmotoren) ............................................................................................ 8
21. Übergabe .................................................................................................................................................................... 8
22. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................... 9
23. Ansteuerrichtlinien für Rohrmotore ............................................................................................................................. 9
24. Anschlussfehler ......................................................................................................................................................... 10
25. Was ist, wenn... ........................................................................................................................................................ 10
26. Der Vario-Volant ....................................................................................................................................................... 12
27. Neigungsverstellungsgetriebe (Optional) .................................................................................................................. 13
97.02.030 V7
Seite 1 von 13

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol G100

Inhaltszusammenfassung für Varisol G100

  • Seite 1: Inhaltsverzeichnis

    VARISOL - G100 einteilig Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden.
  • Seite 5 B) Deckenmontage • Markieren Sie die Bohrlöcher der ersten Konsole an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur W and oder zum Deckenende. • Übertragen Sie dieses Maß auf den anderen äußeren Be- festigungspunkt.

  • Seite 6: Die Dachmontage (Optional)

    Schlagen Sie den Scheibendübel (4) mit einem Hammer über das Bohrloch in den Sparren (2). Stecken Sie die Gewindestangen (3) durch die Boh- rungen der Dachsparren (2) und Scheibendübel (4). Schieben Sie den Dachsparrenhalter (1) und die Scheibe (5) auf die Gewindestange (3). Drehen Sie dann die 6.

  • Seite 7: Unkontrollierte Bedienung

    16. Unkontrollierte Bedienung Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. Ebenso muss bei manueller Bedienung die Bedienkurbel ausgehängt und sicher verwahrt werden.

  • Seite 8: Einstellung Des Ausfallwinkels

    19. Einstellung des Ausfallwinkels Die Markise ist ab W erk auf ein Gefälle von ca. 60 cm eingestellt. Der maximal mögliche Neigungswinkel beträgt 40 Grad. W ollen Sie die Neigung verändern, so • fahren Sie die Markise ganz aus. • Ihr Kollege hebt die Fallstange mittig leicht an.

  • Seite 9: Elektroanschluss - Anweisungen Für Den Elektriker

    22. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein.

  • Seite 10: Anschlussfehler

    24. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.
  • Seite 11 … bei Getriebeantrieb das Tuch durchhängt? Dies ist kein Fehler. Die Getriebe werden vom W erk aus so eingestellt, dass das Tuch nach dem Ausfahren der Markise durch eine kleine Rückwärtsdrehung wieder gespannt werden muss. Dies hat den Vorteil, dass das Tuch auch dann noch optimal gespannt ist, wenn es sich etwas gedehnt hat.

  • Seite 12: Der Vario-Volant

    Lösung: Montieren Sie die Konsolen auf die vorge- schriebenen Punkte (Aufkleber an der Markise). Stehen die Gelenkarme immer noch nicht richtig, so können Sie diese in gewissem Umfang nachstellen. Fahren Sie die Markise bis auf ca. 40 cm zu. Lösen Sie mit einem 19er Maulschlüssel am Armlager die untere Kontermutter (1) der Armlagerschraube.

  • Seite 13: Neigungsverstellungsgetriebe (Optional)

    27. Neigungsverstellungsgetriebe (Optional) Bei Markisen mit Neigungsverstellungsgetriebe ist die Getriebestange nicht vormontiert. Diese befindet sich im Zubehörkarton. Nach der Montage der Markise wird die Getriebestange (1) von unten in das Neigungsverstellungsgetriebe eingesteckt und mit der Schraube (2) seitlich gesichert. (Hierzu benötigen Sie einen 7 mm Ring- oder Maulschlüssel).
