Varisol W550 Montageanleitung

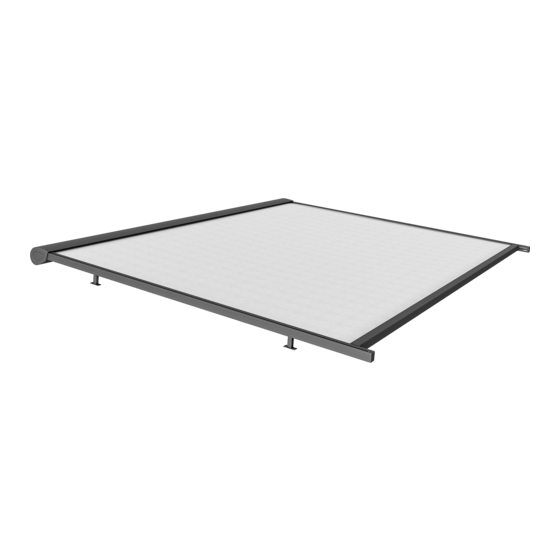

Große wintergartenmarkise mit zip einteilig
Vorschau ausblenden
Andere Handbücher für W550:
- Montage- und elektroinstallationsanweisung (9 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Varisol W550
Inhaltszusammenfassung für Varisol W550
- Seite 1 MONTAGEANLEITUNG Große Wintergartenmarkise: W550 mit Zip Einteilig...
- Seite 2 INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung ..........................
- Seite 3 GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.
- Seite 4 GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden.
- Seite 5 MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Laibungswinkel...
- Seite 6 MONTAGE AUFTEILUNG DER MONTAGEKONSOLEN Zeichnen Sie die FH (1) an den Sparren an. FH = Führungsschienenhalter Bohren Sie dort Löcher für die FH (1). Halten Sie die dargestellten Minimal - und Maximalmaße ein ! Schrauben Sie die FH (1) an die Sparren. Lösen Sie die Madenschrauben (3).
- Seite 7 MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN Schieben Sie die Zylinder (1) in die FS (3). Schieben Sie optional die Leitrohre (2) in die FS (3). Schieben Sie die Innenführungsschienen (4) in die FS (3). FS = Führungsschiene Stecken Sie die Zylinder (1) in die Montagekonsolen (5). Ziehen Sie die Feststellschrauben (6) an.
- Seite 8 MONTAGE MONTAGE DES MARKISENKASTENS Heben Sie den MK (1) auf den Wintergarten. Legen Sie den MK (1) vor die Enden der FS (2). Unterfüttern Sie denn MK (1) für die richtige Höhe der FS (2). Schieben Sie den MK (1), zsm. mit dem Laufwagen (3) und die Stege (4) in die FS (2).
- Seite 9 MONTAGE MONTAGE DER ZUGBÄNDER Legen Sie die ZB (1) in den unteren Schlitz (2) der FS (3). Fahren Sie die Markise ganz zu. FS = Führungsschiene / ZB = Zugbänder Führen Sie die ZB (1) unten um die untere Umlenkrolle (4). Führen Sie die ZB (1) im unteren Schlitz (2) der FS (3) zurück.
- Seite 10 MONTAGE MONTAGE DER LEITROHRE (OPTIONAL) Halten Sie das Leitrohr (1) an die Halterung (2). Schrauben (3) Sie das Leitrohr (1) an die Halterung (2). Verschieben Sie das Leitrohr (1) auf die richtige Position. Ziehen Sie die Schrauben (3) an der Halterung (2) fest.
- Seite 11 MONTAGE AUSRICHTUNG DER MARKISE Messen Sie die Diagonale (A) und die Breite (B) nach. Die beiden Maße A und B müssen gleich sein ! Falls die Diagonalen nicht stimmen, lockern Sie die Schrauben (1+2). Verschrauben Sie die Montagekonsolen. Über die gesamte Ausfalllänge muss zwischen Führungsschiene (3) und Fallstange (4) ein Spalt von 8 mm sein ! Ziehen Sie alle Schrauben (1+2) wieder fest.
- Seite 12 CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Folgende Fehlfunktionen können durch eine nicht korrekte Montage auftreten : Anlage schließt nur einseitig oder nicht richtig Tuch hängt durch Anlage stockt oder quietscht beim fahren Deckel geht nicht richtig auf und zu Durch überprüfen und korrigieren folgender Punkte können dieses behoben werden : Vorspannung überprüfen : Schnittmaße der Profile messen :...
- Seite 13 CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen.
