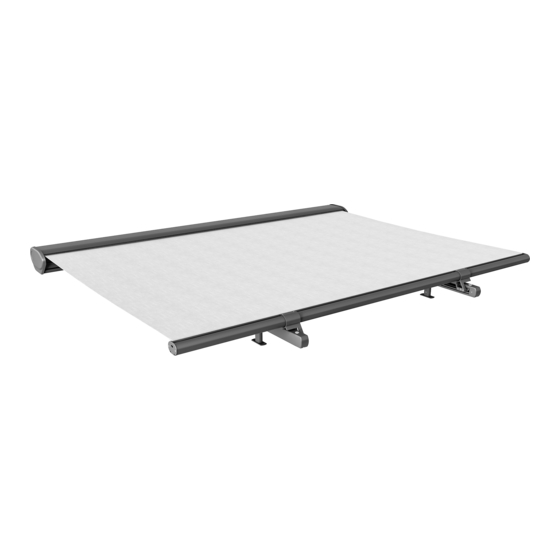

Varisol W450 Reparaturanleitung

Zahnriemenwechsel W450
Demontage:
Fahren Sie die Markise ca. 10 cm aus.
•

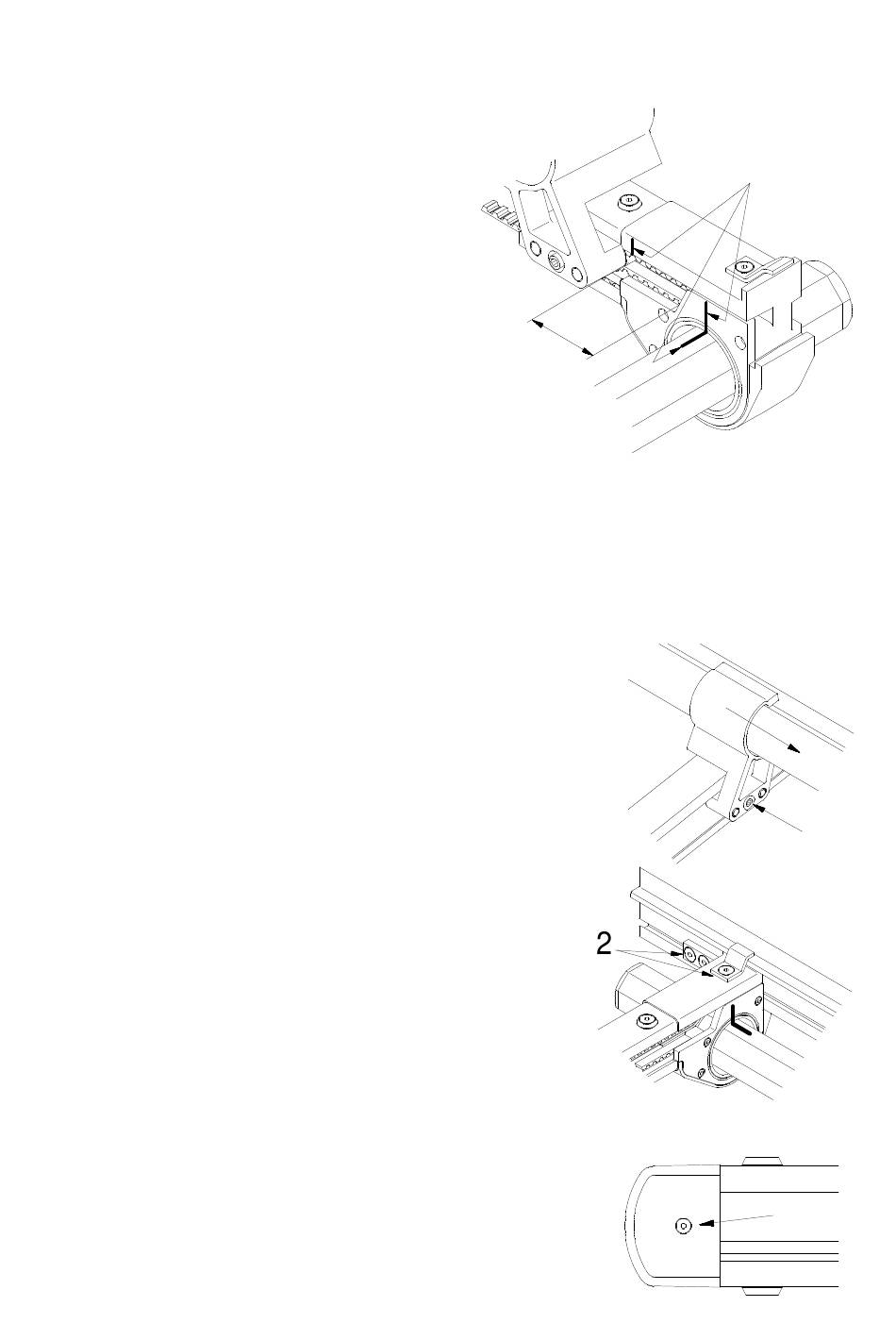

Markieren Sie die Position der Laufwagen-
•
schlösser und der Achtkantwelle an beiden
Führungsschienen.
Die Position der Laufwagenschlösser und
•
die der Achtkantwelle müssen beim späte-
ren Einbau exakt übereinstimmen.
Messen Sie einen Distanzklotz (X) zwischen Laufwagenschloss und Antriebslagerkopf, an der
•
„nicht" defekten Führungsschiene, aus.
Unterfüttern Sie den Markisenkasten und die Achtkantwelle.
•
Sichern Sie den Markisenkasten und die Achtkantwelle vor dem herunterrutschen.
•
Demontieren Sie den Laufwagen an der Seite mit dem defek-
•
ten Zahnriemen. Lösen Sie die Befestigungsschraube (1) und
ziehen den Laufwagen vorsichtig zur Seite.
Achtung: Fallstange steht unter Spannung!
Lösen Sie den Klemmriegel und den Klemmwinkel (2).
•
Lösen Sie die Führungsschiene an den Montagekonsolen
•
und nehmen diese über die Achtkantwelle seitlich heraus.
Schrauben Sie die Abdeckung (3) am Umlenkkopf ab.
•
Entfernen Sie den defekten Zahnriemen.
•
M a r k i e r u n g e n
X
1
3
