Varisol W450 Montageanleitung

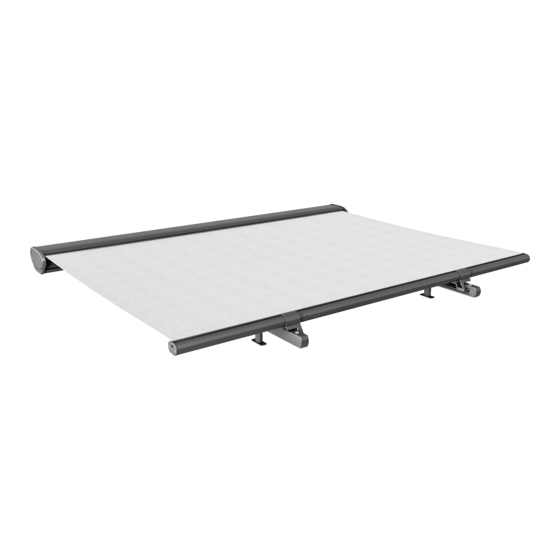

Variable wintergartenmarkise
Vorschau ausblenden
Andere Handbücher für W450:
- Reparaturanleitung (4 Seiten) ,
- Reparaturanleitung (2 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Varisol W450
Inhaltszusammenfassung für Varisol W450
- Seite 1 MONTAGEANLEITUNG Variable Wintergartenmarkise: W450...
- Seite 2 INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung ..........................
- Seite 3 GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.
- Seite 4 GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden.
- Seite 5 MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Klemmzylinder...
- Seite 6 MONTAGE AUFTEILUNG DER MONTAGEKONSOLEN Zeichnen Sie die FH (1) an den Sparren an. FH = Führungsschienenhalter Halten Sie die dargestellten Minimal - und Maximalmaße ein ! Bohren Sie dort die Löcher für die FH (1). Standard - Montagekonsole (6) Die Klemmzylinder befinden sich bereits in den Führungsschienen ! Schrauben Sie die FH (1) an die Sparren.
- Seite 7 MONTAGE MONTAGE DES ANTRIEBSSYSTEMS Schieben Sie den Laufwagen (1) bis Anschlag in die Führungsschiene (2). Schrauben Sie die Klemmbügel (3) ab. Lösen Sie die Schrauben (4) am Antriebslagerkopf (5) der Motorseite. Mit diesen Schrauben wird der Motor befestigt ! Lösen Sie die Schrauben (6) des Motordeckels (7). Nehmen Sie den Motordeckel herunter (7).
- Seite 8 MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN UND ACHTKANTWELLE TEIL 1 Montieren Sie die Führungsschienen (1) wie abgebildet. Fall 1 : Standard - Konsole (6) Stecken Sie die Klemmzylinder (2) in die Konsolen (3). (Fall 1) Lösen Sie die Oberteile (4) der Seitenverstellbaren Konsolen. (Fall 2) Fall 2 : Konsole mit Seitenausgleich (5) Schieben Sie die Oberteile (4) auf die Unterteile (5)
- Seite 9 MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN UND ACHTKANTWELLE TEIL 2 Schrauben Sie den Deckel (1) an den Motorkopf (2). Achten Sie darauf, dass die Schrauben (3) in das Langloch (4) des Antrieblagers des Motors eingreift ! Ziehen Sie die Schrauben (5) am Antriebslagerkopf (6) der Motorseite fest.
- Seite 10 MONTAGE MONTAGE DER FALLSTANGENHALTER Ziehen Sie die Fallstange (1) etwas nach vorne. Schrauben Sie die Fallstangenseitenkappe (2) links und rechts ab. Schieben Sie die Fallstangenhalter (3+4) auf die Fallstange (1). Verlaufen die Sparren schräg nach außen, so werden die Gewindeplättchen (5) zuerst eingeschoben ! Schieben Sie für die Fallstangenhalter (3+4) jeweils ein Gewindeplättchen (5) in die Fallstange (1).
- Seite 11 MONTAGE MONTAGE DES MARKISENKASTENS Lösen Sie beide Klemmriegel (1). Schieben Sie die Klemmriegel (1) nach außen. Setzen Sie den Markisenkasten (2) auf die Antriebsköpfe (3). Verschieben Sie den Markisenkasten (2) auf die richtige Position. Schieben Sie die Klemmriegel (1) in die Nuten (4) der Antriebsköpfe (3).
- Seite 12 CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Was ist, wenn ..die Markise beim ein- bzw. ausfahren ruckelt? ... die Zahnriemen etwas nachgespannt werden müssen? Wahrscheinlich ist die Feder zu stark oder zu schwach gespannt. Lösen Sie die Madenschrauben (1) und nehmen die Seitenkappe (2) ab. Drehen Sie die Dachschrauben (3) heraus und schieben das Dach etwas zur Seite (4).
- Seite 13 CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen.
- Seite 14 97.24.010 V8...
