Varisol F411 Montage- Und Elektroinstallationsanweisung

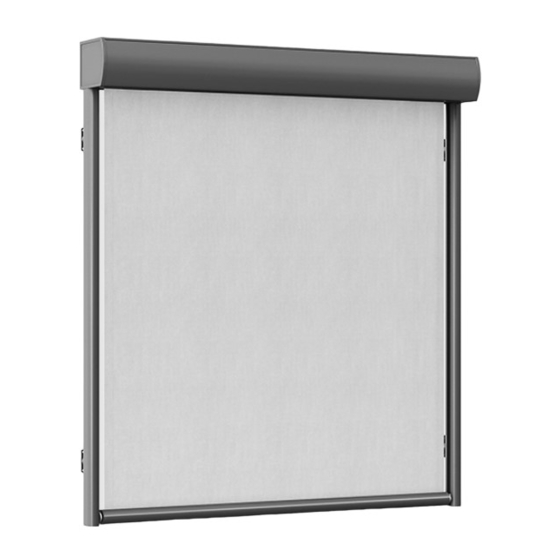

Senkrechtmarkise einteilig mit seilführung
Vorschau ausblenden Andere Handbücher für F411:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

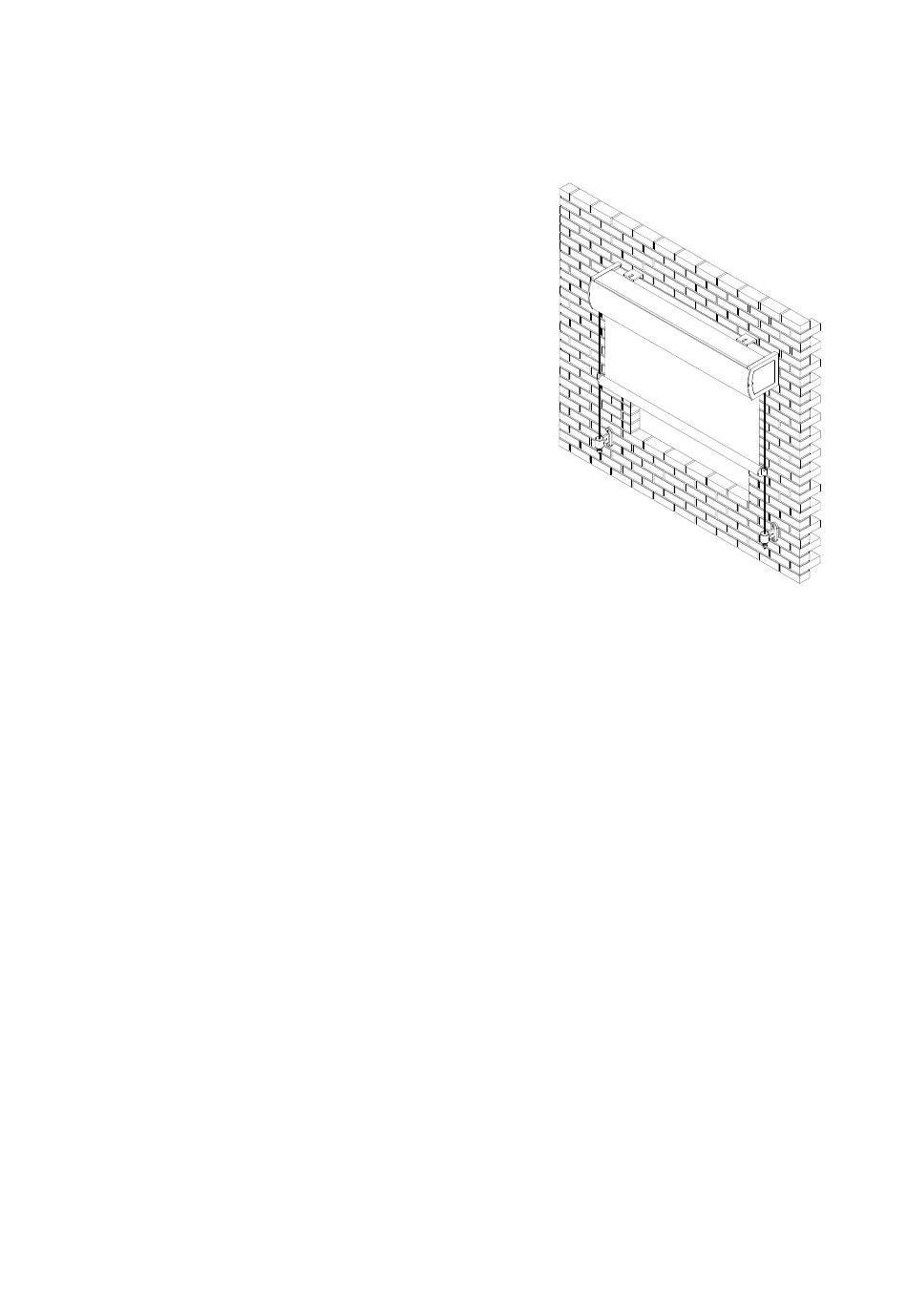

VARISOL - F411 Senkrechtmarkise einteilig mit
Seilführung
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 3
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 4
14. Markise einhängen ...................................................................................................................................................... 5
15. Die Seilführung ........................................................................................................................................................... 5
16. Unkontrollierte Bedienung .......................................................................................................................................... 6
17. Endlageneinstellung ................................................................................................................................................... 6
18. Quetsch- und Scherbereiche ...................................................................................................................................... 7
19. Übergabe .................................................................................................................................................................... 7
20. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................... 7
21. Ansteuerrichtlinien für Rohrmotore ............................................................................................................................. 8
22. Anschlussfehler ........................................................................................................................................................... 8
23. Was ist, wenn... .......................................................................................................................................................... 9
24. Innenbedienung ........................................................................................................................................................ 10
97.43.050 V7
0 V1
Seite 1 von 10
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol F411

Inhaltszusammenfassung für Varisol F411

  • Seite 1: Inhaltsverzeichnis

    VARISOL – F411 Senkrechtmarkise einteilig mit Seilführung Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen.

  • Seite 4: Seitliche Lage Der Markise Bestimmen

    Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Die Montagekonsolen werden sowohl als Wand- und als Deckenkonsolen verwendet. 12. Seitliche Lage der Markise bestimmen • Legen Sie die Markisenanlage auf 2 bereitgestellte Böcke.

  • Seite 5: Markise Einhängen

    14. Markise einhängen • Stellen Sie zwei gleich hohe Leitern standsicher unter die äußeren Montagekonsolen. Legen Sie die Markise oben auf die Leitern. Vergewissern Sie sich dabei, dass die Markise sicher liegt und nicht herunter fallen kann. • Klemmen Sie den Motor an ein Motor-Prüfkabel an und lassen Sie das Ausfallprofil einige cm Ausfahren. Wandmontage + Deckenmontage •...

  • Seite 6: Zeichnen Sie Die Bohrlöcher Für Die Unteren Bodenhalterungen

    Bodenmontage • Zeichnen Sie die Bohrlöcher für die unteren Bodenhalterungen Seilführung auf den Baugrund an. Der Abstand von den Außenseiten der Markise bis zur Mitte der Seilführungen beträgt 16 mm. • Bohren Sie die Löcher in den Baugrund und schrauben Sie die unteren Seilführungen an.

  • Seite 7: Quetsch- Und Scherbereiche

    18. Quetsch- und Scherbereiche Es bestehen Quetsch- und Scherbereiche zwischen z. B. Fallstange und Kasten, zwischen den Gelenkarmen, sowie sich begegnenden Profilen. Kleidungsstücke bzw. Körperteile können von der Anlage erfasst und mit eingezogen werden! Wird die Markise in einer Höhe unter 2,5 Meter über zugängliche Verkehrswege montiert, so darf die Markise nur durch einen Tastschalter mit Sicht auf die sich bewegenden Teile betätigt werden.

  • Seite 8: Ansteuerrichtlinien Für Rohrmotore

    21. Ansteuerrichtlinien für Rohrmotore ACHTUNG: Einsteckmotoren entsprechen in mancher Hinsicht NICHT anderen haushaltsüblichen, elektrischen Verbrauchern! Beachten Sie bitte unbedingt die nachfolgenden Ansteuerrichtlinien. a) Motore niemals parallel ansteuern. b) Motore niemals gleichzeitig mit AUF- und AB- Signal ansteuern. c) Umschaltpausen zwischen AUF und AB Befehl von ca. 0,5 Sekunden einhalten. 22.

  • Seite 9: Was Ist, Wenn

    23. Was ist, wenn... … die Markise soweit ausfährt, dass das Tuch locker hängt oder wieder falsch herum aufwickelt? Die untere Endlage des Motors hat sich verstellt oder ist nicht richtig eingestellt. Lösung. Stellen Sie die untere Endlage des Motors neu ein (siehe Punkt: Einstellung des Motors). …...

  • Seite 10: Innenbedienung

    24. Innenbedienung Zeichnen Sie den Bohrpunkt für die Getriebestange auf den Baugrund an. Das Maß für die Bohrung beträgt von Oberkante Markisenkasten 35,5mm und von der Außenkante des Markisenkastens 28,5mm. Das Bohrloch sollte einen Durchmesser von mindestens 12mm haben. Die zu überbrückende Wandstärke kann max.
