Reparaturanleitung W450
Motorwechsel
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Vor der Demontage des defekten Motors (nur im ausgefahrenen Zustand)
3. Federendspannung (nur im ausgefahrenen Zustand)
4. Motorausbau
5. Motoreinbau
6. Federspannung (nur im ausgefahrenen Zustand)
7. Endlageneinstellung des Motors
8. Abschließende Arbeitsschritte
03.11.2008
Werbung
Verwandte Anleitungen für Varisol W450
Inhaltszusammenfassung für Varisol W450
- Seite 1 03.11.2008 Reparaturanleitung W450 Motorwechsel Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage des defekten Motors (nur im ausgefahrenen Zustand) 3. Federendspannung (nur im ausgefahrenen Zustand) 4. Motorausbau 5. Motoreinbau 6. Federspannung (nur im ausgefahrenen Zustand) 7.
- Seite 2 1. Werkzeug, das Sie für die Reparatur benötigen Schraubendreher Kreuzschlitz • Innensechskantschlüssel Größe 2,5, 3, 4 + 6 • Knarre mit 8 mm Innensechskant • Handbohrmaschine und 3,5 mm Bohrer • Motoreinstellkabel • 2. Vor der Demontage des defekten Motors (nur im ausgefahrenen Zustand) Lösen Gewindestifte •...

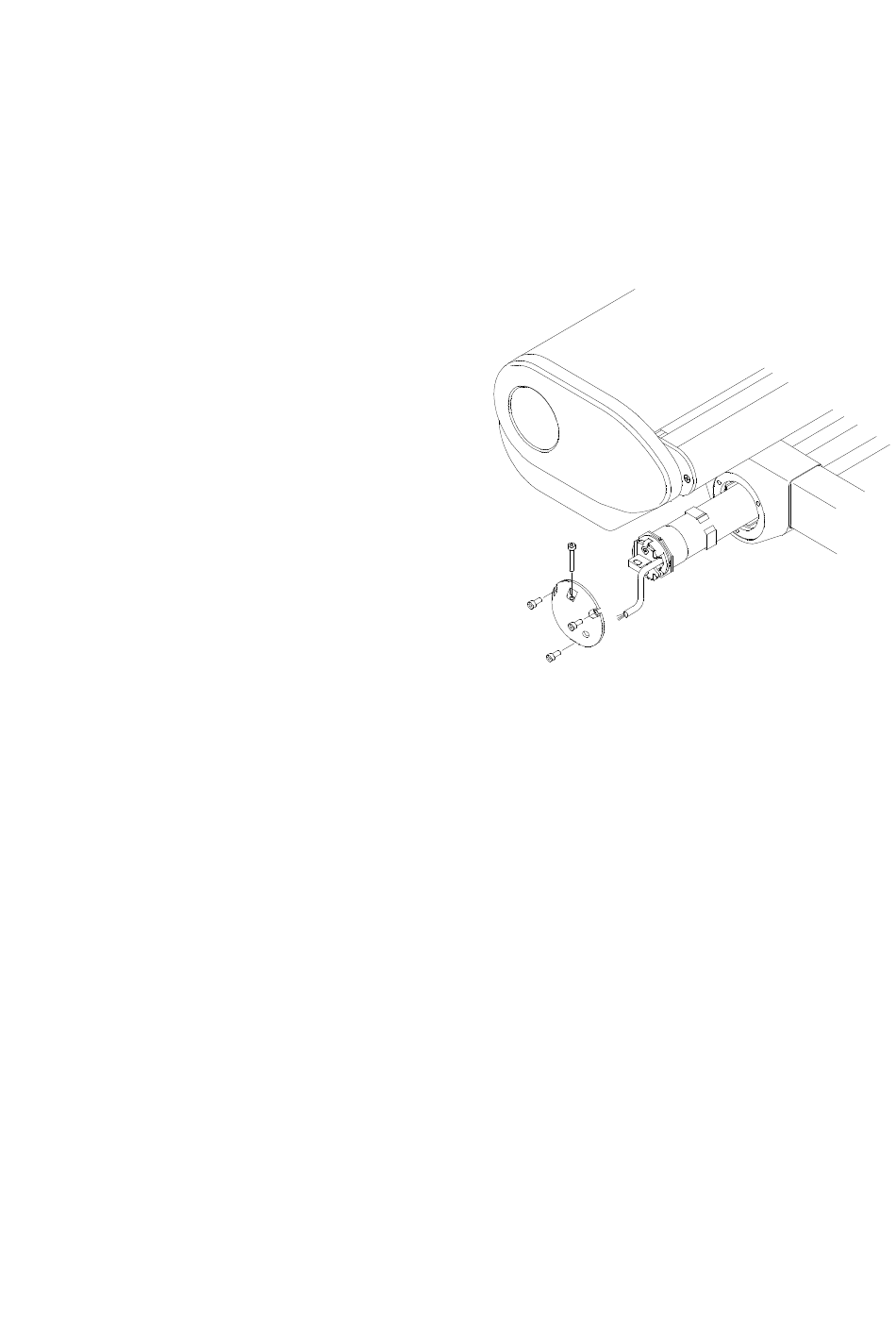

- Seite 3 Ziehen Sie das Motorkabel durch die Öff- • nung im Motorlager. Nehmen Sie den Motor aus der Achtkant- • welle heraus. Halten Sie diese dabei fest. 5. Motoreinbau Messen Sie am neuen Motor das Bohrmaß • Motorkopf Mitte Adapter übertragen Sie dieses auf die Achtkantwelle. Schieben Sie die Achtkantwelle aus dem An- •...
- Seite 4 Schieben Sie den neuen Motor in die Achtkantwelle. Hal- • ten Sie die Achtkantwelle dabei fest. Schrauben Sie das Motorlager (4) wieder an. • Klemmen Sie den Motor an ein Motoreinstellkabel an. • Bohren Sie an den angezeichneten Stellen in die Acht- •...
