Seite 1: Inhaltsverzeichnis

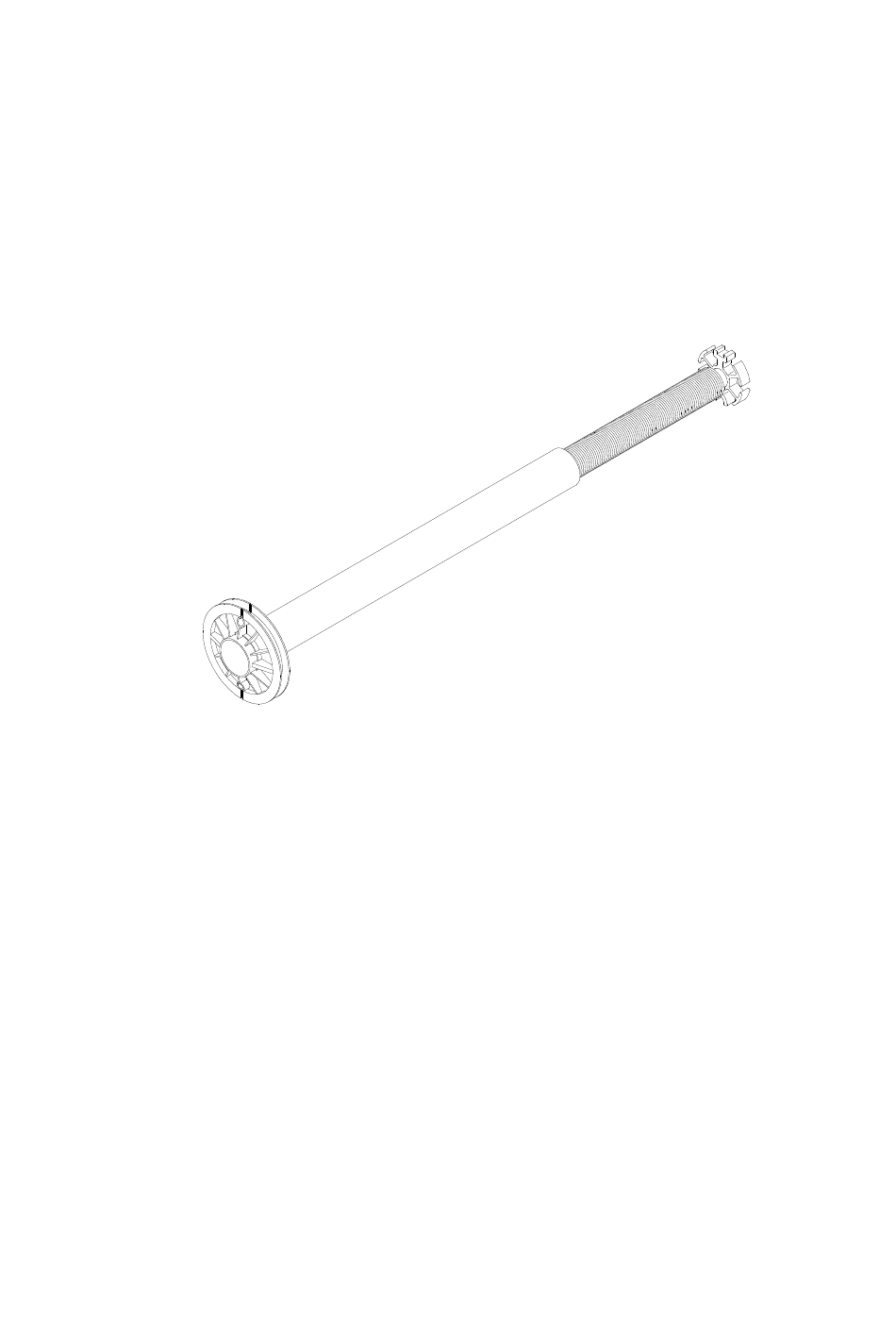

Kleine Terrassenmarkise W400 Reparaturanleitung Federpaket Motorseite wechseln Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage des defekten Federpakets 3. Demontage der Bespannung 4. Demontage der Bespannung aus der Tuchwelle 5. Ausbau des defekten Federpakets 6. Einbau des neuen Federpakets 7. -
Seite 2: Werkzeug, Das Sie Für Die Reparatur Benötigen
1. Werkzeug, das Sie für die Reparatur benötigen: ● Schraubendreher Kreuzschlitz ● Innensechskantschlüssel Größe 2,5 , 4 , 5 ● Handbohrmaschine und 5mm Bohrer ● Nietzange und 5mm Nieten ● Gummihammer ● Fett 2. Vor der Demontage des defekten Federpakets: ... -
Seite 3: Ausbau Des Defekten Federpakets
Schrauben Sie den externen Endschalter ab (3). Heben Sie die Tuchwelle an der Seite an, an der sich die Bohrung in der Wickelscheibe befindet. (Das ist meistens die linke Seite). Drehen Sie die Wickelscheibe, bis deren Bohrung auf gleicher Höhe mit der Nut der Tuchwelle ist. -
Seite 4: Montage Der Bespannung
7. Montage der Bespannung: 7.1. Tuchwelle mit S-Keder: Drücken Sie die Bespannung mit dem Keder in die Nut der Tuchwelle (an die Stelle die Sie vorher angezeichnet haben), und schlagen diese dann mit einem Gummihammer vorsichtig fest. Fahren Sie die Markise bis auf ca. 20 cm ein. 7.2. -
Seite 5: Den Markisenausfall Einstellen
9. Den Markisenausfall einstellen: Fahren Sie die Markise aus und drehen Sie dabei den Einstellknopf des Motors auf – Minus (Motor links gelber-, Motor rechts weißer Einstell- knopf). Sobald der Motor stoppt drehen Sie den Einstellknopf solange auf + Plus, bis das die Fallstange an der Markierung auf der Füh- rungsschiene angekommen ist.
