18. Einstellung des Ausfallwinkels
•
Der Ausfallwinkel der Markise ist ab Werk auf ein Gefälle von ca. 600
mm eingestellt. Der maximal mögliche Neigungswinkel beträgt 45
Grad. Wollen Sie die Neigung verändern, so fahren Sie die Markise
ganz aus.
•
Ihr Kollege hebt die Fallstange mittig leicht an.
•
Verdrehen Sie die Einstellschraube mit einem 6mm Innensechskant-
schlüssel an allen Armlagern so lange, bis dass die gewünschte
Neigung erreicht ist.
•
Bei Markisen mit 3 Armen wird die Neigung des mittleren Armes so
weit abgesenkt, dass er gerade noch etwas trägt.
19. Prüfung der Motorabschaltung (nicht bei Funkmotoren)
Die untere Endlage des Motors ist vom W erk aus eingestellt. Eine Nachjustierung ist normalerweise
nicht erforderlich. Die obere Endlage stellt sich durch die Drehmomenterkennung des Motors
automatisch ein.
Sollte die untere Endlage verstellt werden müssen:
Siehe Seite 3 der Einstellanleitung des Motors, Nachjustieren der unteren Endlage.
20. Übergabe
Alle
Bedienungsanleitungen, sowie
Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits-
und Nutzungshinweise der Markise aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden an
der Markise und zu Unfällen kommen.
Die Anleitungen sind vom Kunden aufzubewahren und müssen bei einer eventuellen Übertragung der Markise auf
Dritte an den neuen Besitzer weitergegeben werden.
Nach Kenntnis der örtlichen Gegebenheiten und erfolgter Montage erklärt das Montageunternehmen dem Nutzer,
ob die vom Hersteller angegebene W indwiderstandsklasse im montierten Zustand erreicht wurde. W enn nicht,
muss das Montageunternehmen die tatsächlich erreichte W indwiderstandsklasse dokumentieren.
Automatische Steuerungen sind auf diesen W ert einzustellen.
Der Kunde bestätigt dem Monteur schriftlich die korrekte Ausführung der Markise und der Montage, die
Montagezeit und das Abnahmegespräch mit den Sicherheitshinweisen.
21. Elektroanschluss - Anweisungen für den Elektriker
Achtung:
Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN
gerechter Ausführung der Anschlüsse oder bei Missachtung
der anerkannten Regeln der Technik, haften weder Motor-
noch Markisenhersteller für Material- oder Personenschäden

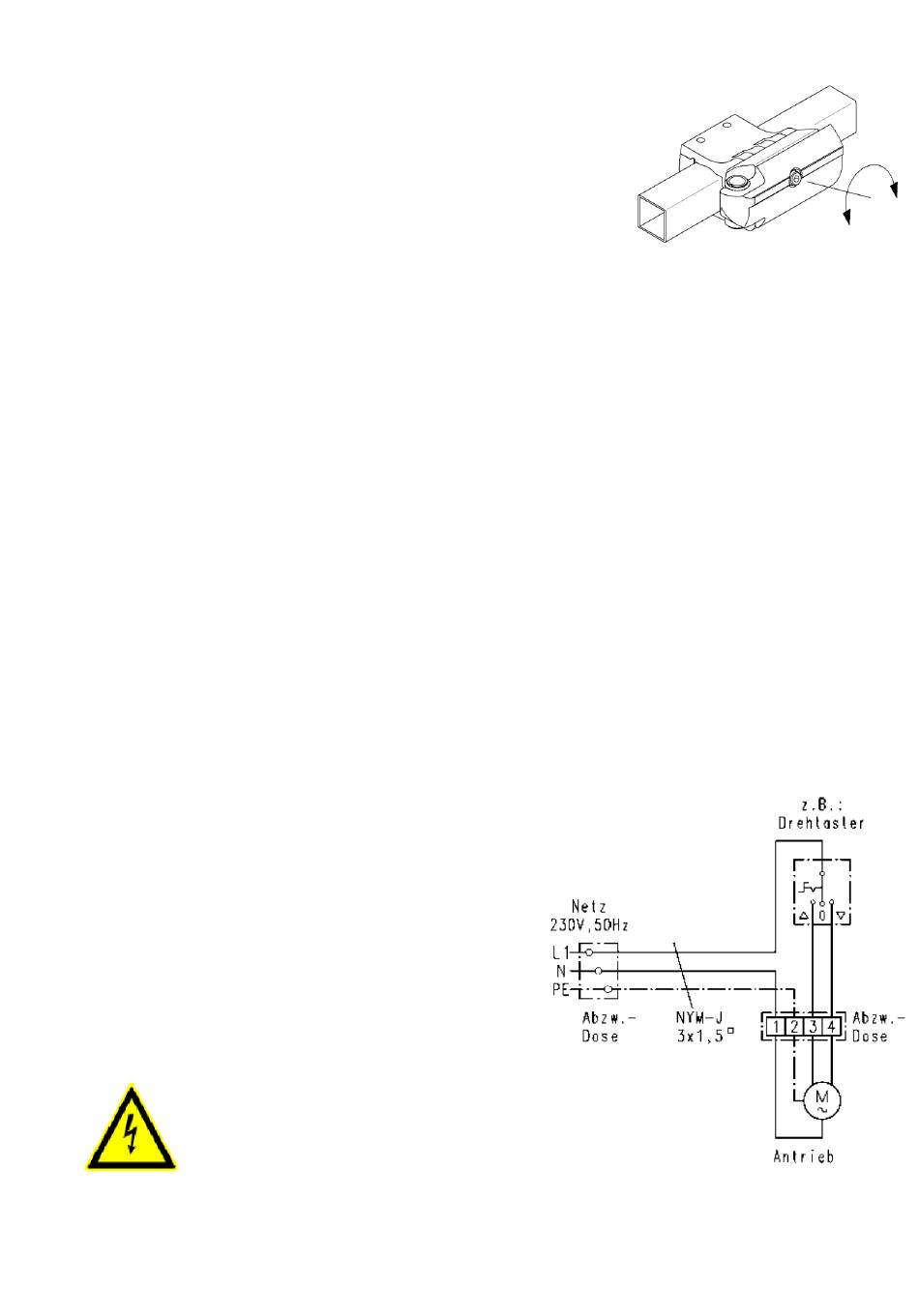

(siehe Zeichnung):
Schalter für Markisenmotore müssen unbedingt elektrisch und
mechanisch verriegelt sein.
Schließen
Schalter niemals mehr als einen Motor
an!
Nur mit Gruppensteuerungen können mehrere Motore mit einem Schalter bedient werden.
97.06.010 V1
die
Montage- und
Sie
an
einen
einpoligen
Einstellanleitungen der
Motor-, Schalter- und
Seite 6 von 9
