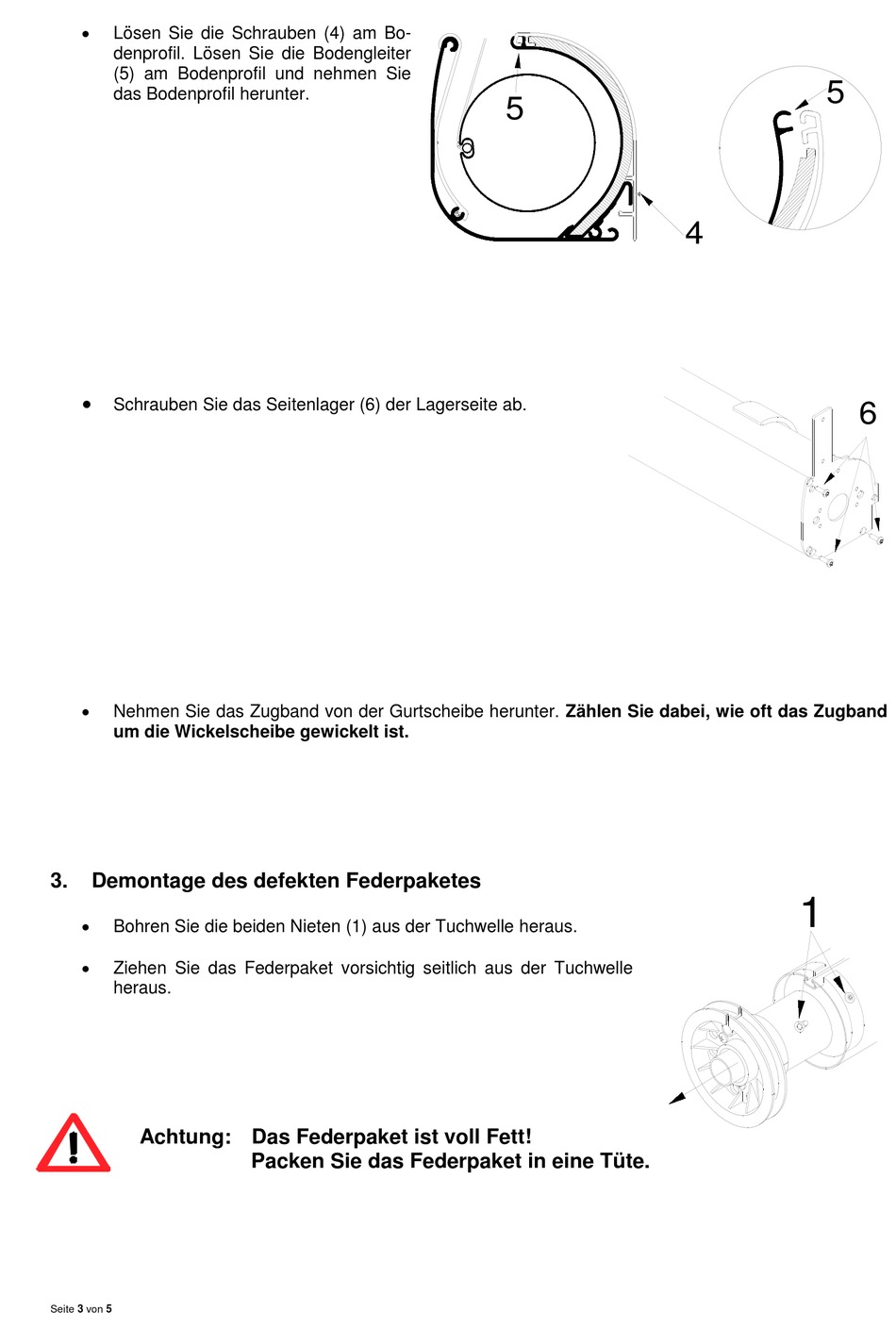

Demontage Des Defekten Federpaketes - Varisol T100 Reparaturanleitung


Lösen Sie die Schrauben (4) am Bo-
denprofil. Lösen Sie die Bodengleiter
(5) am Bodenprofil und nehmen Sie
das Bodenprofil herunter.

Schrauben Sie das Seitenlager (6) der Lagerseite ab.

Nehmen Sie das Zugband von der Gurtscheibe herunter. Zählen Sie dabei, wie oft das Zugband
um die Wickelscheibe gewickelt ist.
3.

Demontage des defekten Federpaketes


Bohren Sie die beiden Nieten (1) aus der Tuchwelle heraus.

Ziehen Sie das Federpaket vorsichtig seitlich aus der Tuchwelle
heraus.
Achtung: Das Federpaket ist voll Fett!
Seite 3 von 5
Packen Sie das Federpaket in eine Tüte.
5
5
4
1
6
