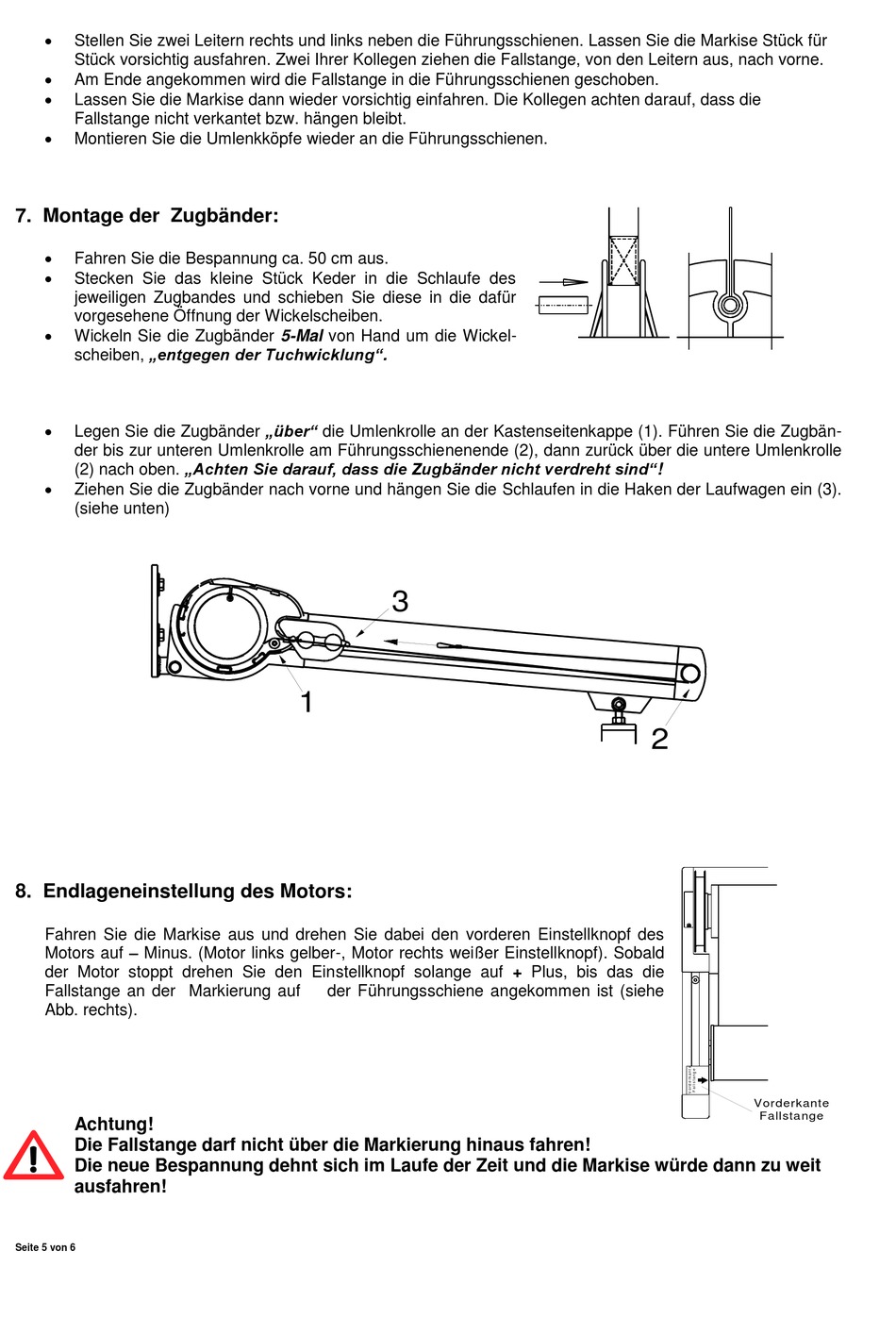

Stellen Sie zwei Leitern rechts und links neben die Führungsschienen. Lassen Sie die Markise Stück für
Stück vorsichtig ausfahren. Zwei Ihrer Kollegen ziehen die Fallstange, von den Leitern aus, nach vorne.
Am Ende angekommen wird die Fallstange in die Führungsschienen geschoben.
Lassen Sie die Markise dann wieder vorsichtig einfahren. Die Kollegen achten darauf, dass die
Fallstange nicht verkantet bzw. hängen bleibt.
Montieren Sie die Umlenkköpfe wieder an die Führungsschienen.
7. Montage der Zugbänder:
Fahren Sie die Bespannung ca. 50 cm aus.
Stecken Sie das kleine Stück Keder in die Schlaufe des
jeweiligen Zugbandes und schieben Sie diese in die dafür
vorgesehene Öffnung der Wickelscheiben.
Wickeln Sie die Zugbänder 5-Mal von Hand um die Wickel-
scheiben, „entgegen der Tuchwicklung".
Legen Sie die Zugbänder „über" die Umlenkrolle an der Kastenseitenkappe (1). Führen Sie die Zugbän-
der bis zur unteren Umlenkrolle am Führungsschienenende (2), dann zurück über die untere Umlenkrolle
(2) nach oben. „Achten Sie darauf, dass die Zugbänder nicht verdreht sind"!
Ziehen Sie die Zugbänder nach vorne und hängen Sie die Schlaufen in die Haken der Laufwagen ein (3).
(siehe unten)
8. Endlageneinstellung des Motors:
Fahren Sie die Markise aus und drehen Sie dabei den vorderen Einstellknopf des
Motors auf – Minus. (Motor links gelber-, Motor rechts weißer Einstellknopf). Sobald
der Motor stoppt drehen Sie den Einstellknopf solange auf + Plus, bis das die
Fallstange an der Markierung auf
Abb. rechts).
Achtung!
Die Fallstange darf nicht über die Markierung hinaus fahren!
Die neue Bespannung dehnt sich im Laufe der Zeit und die Markise würde dann zu weit
ausfahren!
Seite 5 von 6
3
1
der Führungsschiene angekommen ist (siehe
2
Vorderkante
Fallstange
