Demontage Des Defekten Motors; Montage Des Neuen Motors - Varisol T200 Reparaturanleitung

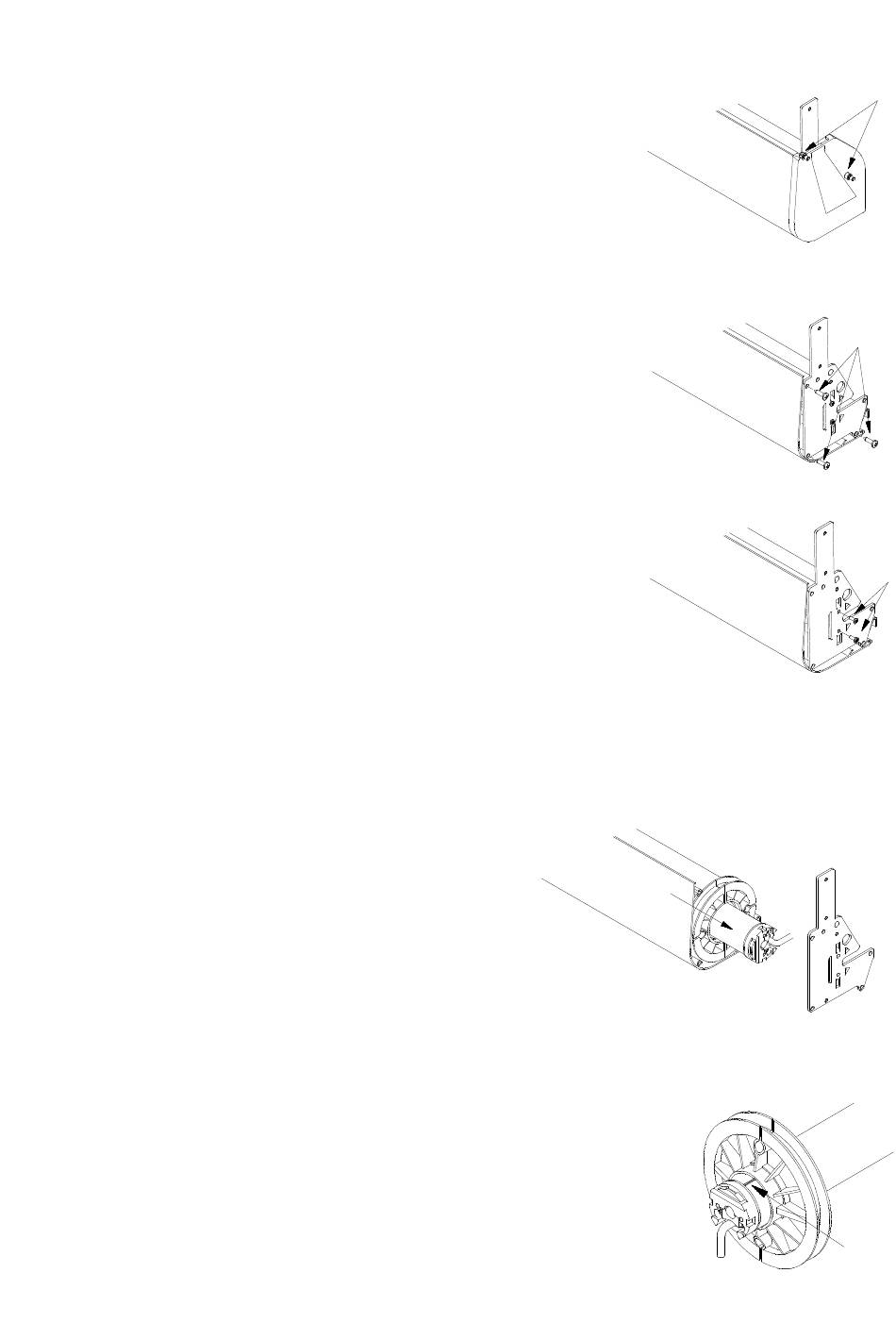

2. Demontage des defekten Motors

Lösen Sie die beiden Schrauben (1) von innen an der
•
Seitenkappe der Motorseite und nehmen diese ab.
Schrauben Sie dann das Seitenlager (2) der ab.
•
Lösen Sie dann die Schrauben (3) die den Motor halten.
•
Nehmen Sie das Seitenlager ab und Ziehen Sie
•
den Motor vorsichtig aus dem Federpaket (4).

3. Montage des neuen Motors

Schieben Sie den neuen Motor in das Federpaket ein, dabei die Mitneh-
•
merfeder (1) des Motors in die Nut des Federpaketrohres einführen.
Schrauben Sie das Seitenlager an den Motor.
•
Schieben Sie das Seitenlager mit Motor an den Markisenkasten.
•
Schrauben Sie das Seitenlager wieder fest.
•
Schrauben Sie die Seitenkappe wieder an (siehe Punkt 2).
•
Seite 3 von 5
4
1
2
3
1
