Werkzeug, Das Sie Für Die Reparatur Benötigen; Vor Der Demontage Des Defekten Federpakets; Demontage Der Bespannung; Demontage Der Bespannung Aus Der Tuchwelle - Varisol W400 Reparaturanleitung

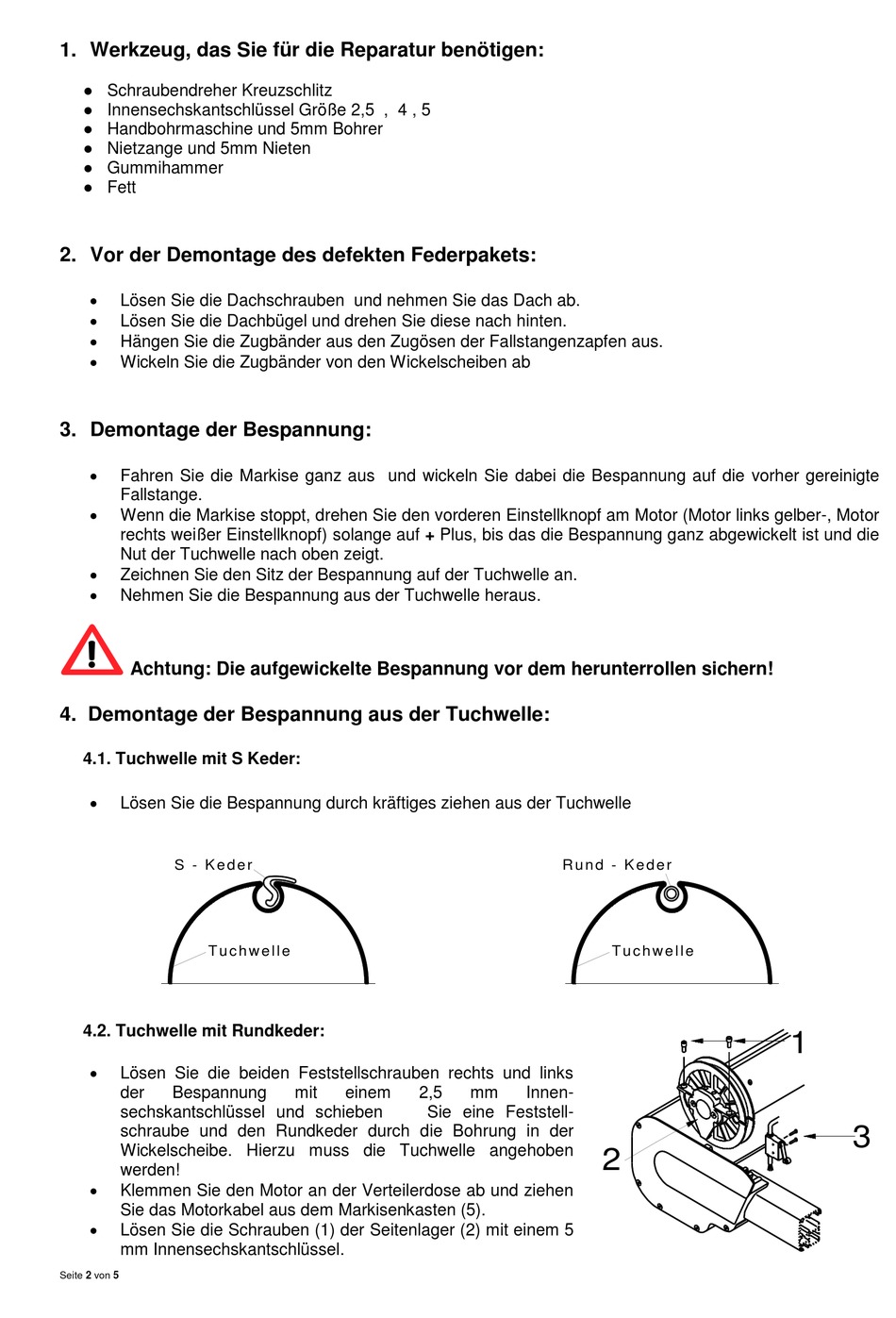

1. Werkzeug, das Sie für die Reparatur benötigen:
● Schraubendreher Kreuzschlitz
● Innensechskantschlüssel Größe 2,5 , 4 , 5
● Handbohrmaschine und 5mm Bohrer
● Nietzange und 5mm Nieten
● Gummihammer
● Fett

2. Vor der Demontage des defekten Federpakets:


Lösen Sie die Dachschrauben und nehmen Sie das Dach ab.

Lösen Sie die Dachbügel und drehen Sie diese nach hinten.

Hängen Sie die Zugbänder aus den Zugösen der Fallstangenzapfen aus.

Wickeln Sie die Zugbänder von den Wickelscheiben ab

3. Demontage der Bespannung:


Fahren Sie die Markise ganz aus und wickeln Sie dabei die Bespannung auf die vorher gereinigte
Fallstange.

Wenn die Markise stoppt, drehen Sie den vorderen Einstellknopf am Motor (Motor links gelber-, Motor
rechts weißer Einstellknopf) solange auf + Plus, bis das die Bespannung ganz abgewickelt ist und die
Nut der Tuchwelle nach oben zeigt.

Zeichnen Sie den Sitz der Bespannung auf der Tuchwelle an.

Nehmen Sie die Bespannung aus der Tuchwelle heraus.
Achtung: Die aufgewickelte Bespannung vor dem herunterrollen sichern!

4. Demontage der Bespannung aus der Tuchwelle:

4.1. Tuchwelle mit S Keder:

Lösen Sie die Bespannung durch kräftiges ziehen aus der Tuchwelle
S - K e d e r
T u c h w e l l e

4.2. Tuchwelle mit Rundkeder:


Lösen Sie die beiden Feststellschrauben rechts und links
der Bespannung
sechskantschlüssel und schieben
schraube und den Rundkeder durch die Bohrung in der
Wickelscheibe. Hierzu muss die Tuchwelle angehoben
werden!

Klemmen Sie den Motor an der Verteilerdose ab und ziehen
Sie das Motorkabel aus dem Markisenkasten (5).

Lösen Sie die Schrauben (1) der Seitenlager (2) mit einem 5
mm Innensechskantschlüssel.
Seite 2 von 5
mit einem 2,5
Sie eine Feststell-
R u n d - K e d e r
T u c h w e l l e
mm Innen-
2
1
3
