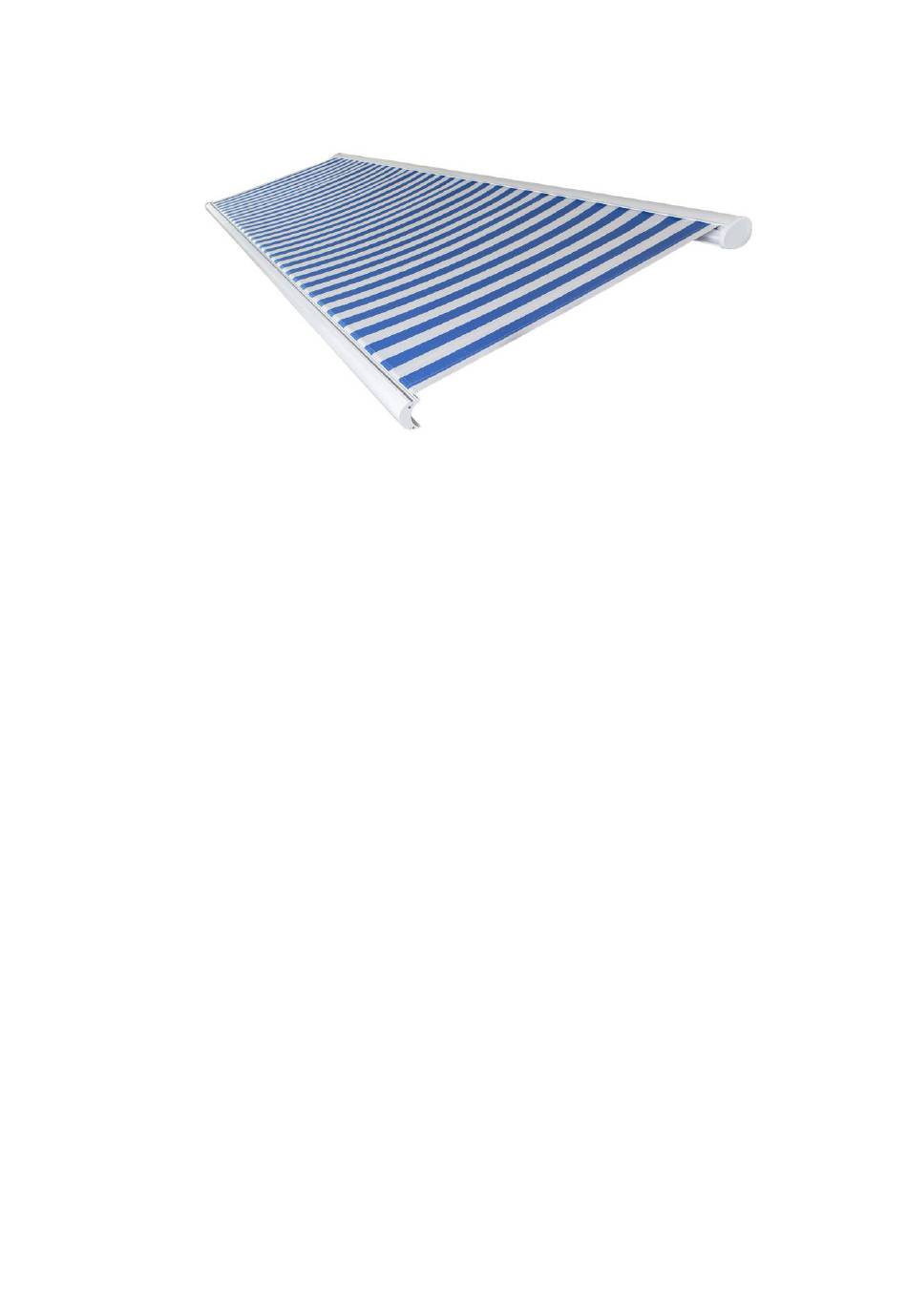

VARISOL - K350 einteilig
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ...................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation ................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen .............................................................................................................................................................. 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung.............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ............................................................................................................................................... 4
14. Einhängen der Markise ............................................................................................................................................... 7
15. Unkontrollierte Bedienung ......................................................................................................................................... 7
16. Erstes Ausfahren der Markise ..................................................................................................................................... 7
17. Quetsch- und Scherbereiche ...................................................................................................................................... 8
18. Einstellung des Ausfallwinkels .................................................................................................................................... 8
19. Der Volant ................................................................................................................................................................... 9
20. Prüfung der Motorabschaltung (nicht bei Funkmotoren) .......................................................................................... 9
21. Übergabe .................................................................................................................................................................... 9
22. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 10
23. Ansteuerrichtlinien für Rohrmotore ......................................................................................................................... 10
24. Anschlussfehler ......................................................................................................................................................... 10
25. Der Vario-Volant (Optional) ...................................................................................................................................... 11
26. Was ist, wenn... ........................................................................................................................................................ 11
97.19.010 V1
Seite 1 von 12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Varisol K350
Inhaltszusammenfassung für Varisol K350
-
Seite 1: Inhaltsverzeichnis
VARISOL – K350 einteilig Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation ................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7. -
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. -
Seite 3: Transport
5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. -
Seite 4: Montagekonsolen
11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. - Seite 5 B) Deckenmontage Stellen Sie alle Deckenkonsolen auf die gleiche Position ein (1) • Markieren Sie die Bohrlöcher der ersten Konsole an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur Wand oder zum Deckenende.
- Seite 6 • Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch die Dachsparrenhalter an die Sparren. Spannen Sie eine Richtschnur zwischen die äußeren Halter und richten Sie diese und alle weiteren Halter aus. (Benutzen Sie hierzu auch eine Wasserwaage). Achten Sie darauf, dass alle Halter fluchten und auf gleicher Höhe liegen. •...
-
Seite 7: Einhängen Der Markise
14. Einhängen der Markise Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsolen. • Stellen Sie alle Montagekonsolen auf die gleiche Position! • Legen Sie die Markise oben auf die Leitern. Vergewissern Sie sich dabei, dass die Markise sicher liegt und nicht herunter fallen kann. -
Seite 8: Quetsch- Und Scherbereiche
17. Quetsch- und Scherbereiche Es bestehen Quetsch- und Scherbereiche zwischen z. B. Fallstange und Kasten, zwischen den Gelenkarmen, sowie sich begegnenden Profilen. Kleidungsstücke bzw. Körperteile können von der Anlage erfasst und mit eingezogen werden! Wird die Markise in einer Höhe unter 2,5 Meter über zugängliche Verkehrswege montiert, so darf die Markise nur durch einen Tastschalter mit Sicht auf die sich bewegenden Teile betätigt werden. -
Seite 9: Der Volant
19. Der Volant Fahren Sie die Markise ganz aus. Lösen Sie die Fallstangenseitenkappe (1). Ziehen Sie dann den Keder (2) aus der Nut. Rollen Sie den Volant auf einem sauberen Untergrund aus, oder halten ihn mit einem Kollegen so hoch, dass er den Boden nicht berührt. -
Seite 10: Elektroanschluss - Anweisungen Für Den Elektriker
22. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein. -
Seite 11: Der Vario-Volant (Optional)
Alle durch die beschriebenen Effekte verursachten Störungen treten meist erst nach einer gewissen Betriebszeit auf, da die Endschalter den Belastungen nur einige Male standhalten. Bei den gelieferten Steuerungen oder Schaltern sind all diese Punkte berücksichtigt. 25. Der Vario-Volant (Optional) Stecken Sie die mitgelieferte Kurbel von unten in die Getriebestange ein (1). Die Kurbel kann nicht herausfallen, die Getriebestange ist Magnetisch. - Seite 12 … beim Einfahren der eine Gelenkarm gegen die Fallstange und der andere Gelenkarm gegen die Tuchwelle schlägt? In den meisten Fällen hat sich das Tuch in der Fallstange durch den Transport seitlich etwas verschoben. Lösung: Fahren Sie die Markise bis auf ca. 300 mm zu. Lösen Sie mit einem Innensechskantschlüssel die kleinen Gewindestifte der Tuchbefestigungsbolzen rechts und links in der Fallstange.
