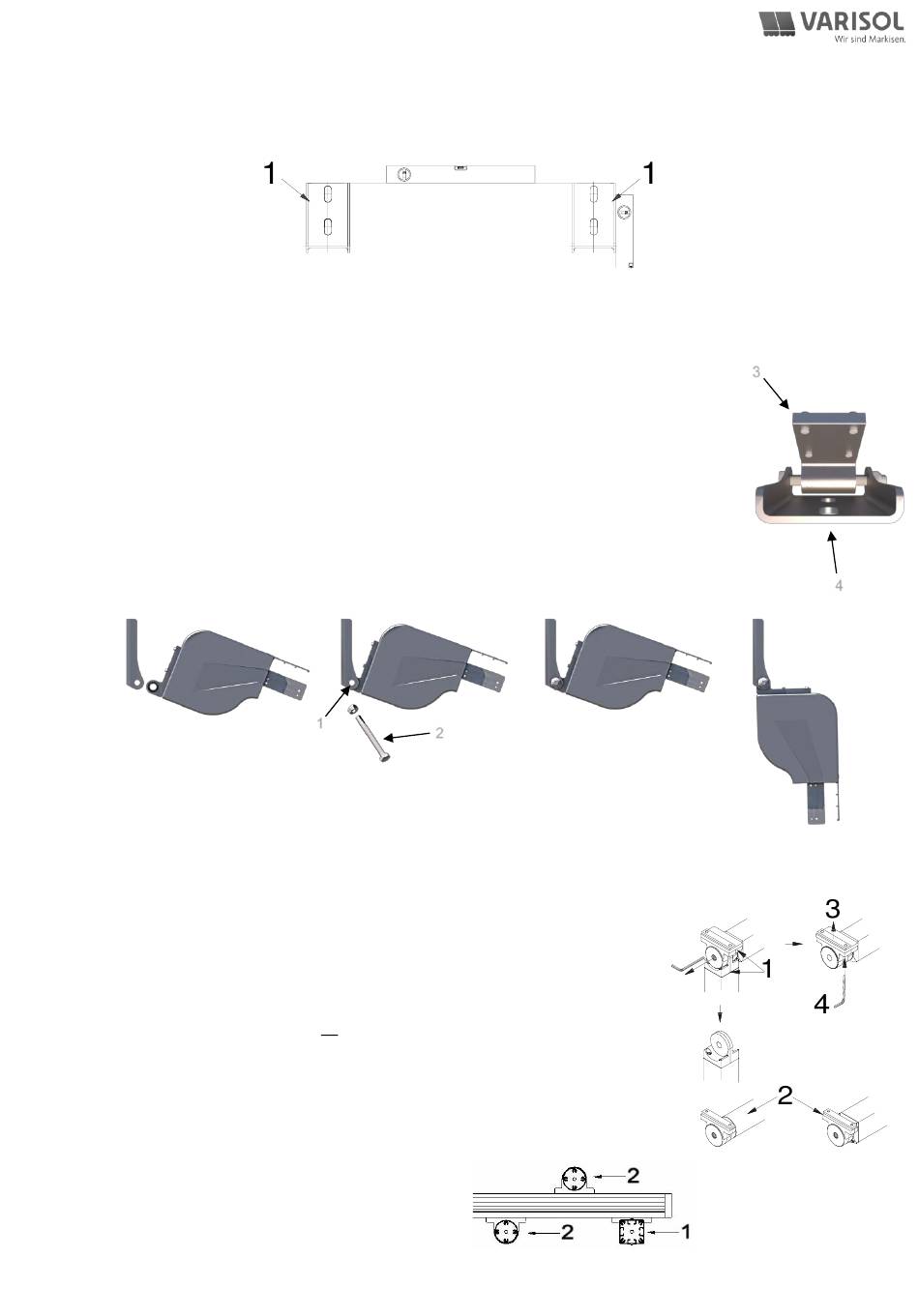

12. Montage der Wandkonsolen
▪
Montieren Sie unter Berücksichtigung der für die korrekten Befestigungsmittel
vorgegebenen Verarbeitungsvor-schriften die Wandkonsolen auf dem Bauuntergrund
▪
Richten Sie die Wandteile (1) mit der Richtschnur und der Wasserwaage aus.
!!! Unbedingt auf gleiche Höhe der Konsolen insgesamt, sowie auf senkrechte Ausrichtung der einzelnen Konsolen achten !!
13. Montage des Markisenkastens
▪
Montieren Sie unter Berücksichtigung der für die korrekten Befestigungsmittel
vorgegebenen Verarbeitungsvor-schriften die Wandkonsolen auf dem Bauuntergrund
▪
Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsolen, die
obersten Stufen sollen zum Schutz vor Kratzern am Markisenkasten gepolstert sein
▪
Legen Sie die Markise oben auf die Leitern. Vergewissern Sie sich dabei, dass die
Markise sicher liegt und nicht herunterfallen kann
▪
Heben Sie mit Ihrem Kollegen die Markise gleichmäßig an und steigen Sie auf die Leitern
▪
Halten Sie die Markise so, dass die Gelenke am Kasten Montagekonsolen übereinstimmen (1)
▪
Fügen Sie den Bolzen (2) in Gelenk (3) und Montagekonsole (4) ein und ziehen Sie
diesen mit den Schrauben fest
▪
Entfernen Sie die Transportsicherungen von beiden Seiten
▪
Schließen Sie die Markise an ein Motorprüfkabel an und fahren Sie diese circa 50 mm aus
14. Vorbereitung der Führungsschienen
▪
Legen Sie die Führungsschienen gepolstert auf zwei bereitgestellte Ablageböcke
▪
Schrauben Sie die Köpfe (1) der Schienenstützen mit einem 8 mm
Innensechskantschlüssel ab
▪
Schieben Sie diese mit der Gewindeplatte (3) in die untere Nut an die
vorgesehene Position der Führungsschienen. Ziehen Sie die Schrauben
mit einem 6mm Innensechskantschlüssel (4) leicht an
▪
Nehmen Sie die Lagerböcke mit den Leit- und Windschutzrohre (2) (Optional)
und schieben Sie diese ebenfalls mit dem Gewindeplättchen (3) in die
Führungsschienen. Schrauben Sie diese mit einem 6mm
Innensechskantschlüssel (4), gleichmäßig verteilt, an die Führungsschienen.
„Leitrohre unten, Windschutzrohre oben"
▪
Sind für Ihre Markise Zwischenstützen vorgesehen, werden deren Köpfe
ebenfalls vorher in die Führungsschienen ein- geschoben
▪
Bei Elementbreiten > 5000mm sind Distanzplatten für das Leitrohr zu verwenden
Achten Sie hierbei auf die Verteilung der Zwischenrohre!
97.23.360 V4
V5
1
2
3
4
8 m m
6 m m
Seite 5 von 13
!
