Seite 1: Inhaltsverzeichnis

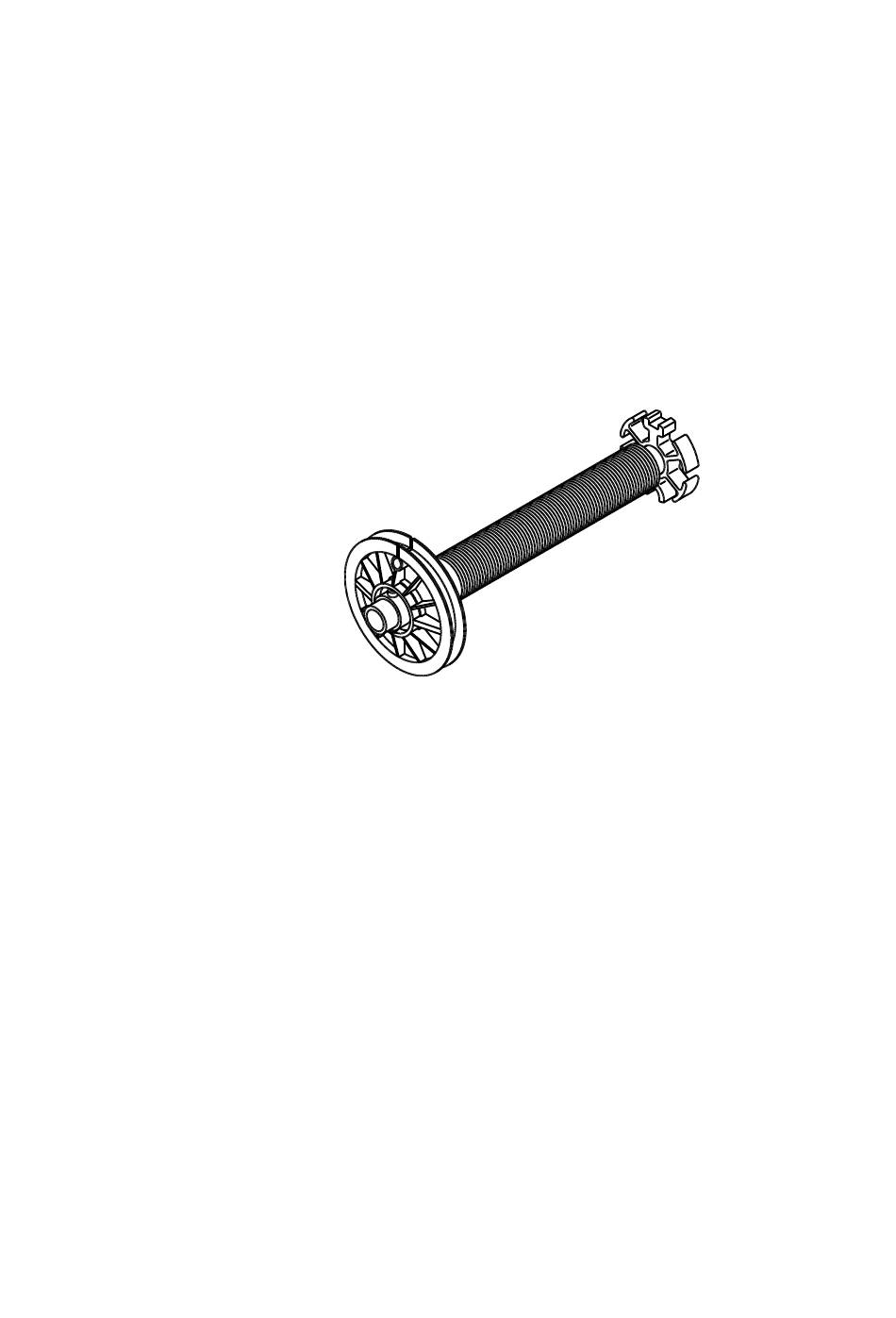

Kleine Terrassenmarkise W400 Reparaturanleitung Federpaket Lagerseite wechseln Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage des defekten Federpaketes 3. Demontage der Bespannung 4. Ausbau des defekten Federpaketes 5. Einbau des neuen Federpaketes 6. Montage der Bespannung 7. -
Seite 2: Werkzeug, Das Sie Für Die Reparatur Benötigen
1. Werkzeug, das Sie für die Reparatur benötigen: Schraubendreher Kreuzschlitz Innensechskantschlüssel Größe 2,5 , 3 , 5 Handbohrmaschine und 5 mm Bohrer Nietzange und 5 mm Nieten Gummihammer Fett 2. Vor der Demontage des defekten Federpaketes: ... -
Seite 3: Ausbau Des Defekten Federpaketes
Lösen Sie die Klemmschrauben (1) die das Seitenlager (2) halten mit einem 5 mm Innensechskantschlüssel. Heben Sie die Tuchwelle an der Seite an, an der sich die Bohrung in der Wickelscheibe be- findet. (Das ist meistens die linke Seite). ... -
Seite 4: Montage Der Bespannung
6. Montage der Bespannung: 6.1. Tuchwelle mit S-Keder: Drücken Sie die Bespannung mit dem Keder in die Nut der Tuchwelle (vorher angezeichneter Sitz) und schlagen Sie diese dann mit einem Gummihammer vorsichtig fest. Verschrauben Sie das Seitenlager und den Motorkopf mit den Klemmschrauben. ... -
Seite 5: Endlageneinstellung Des Motors
8. Endlageneinstellung des Motors: Fahren Sie die Markise ganz aus und drehen Sie dabei den vorderen Ein- stellknopf des Motors auf – Minus. Sobald der Motor stoppt drehen Sie den Einstellknopf solange auf + Plus bis das die Fallstange an der Markierung auf der Fallstange angekommen ist.
