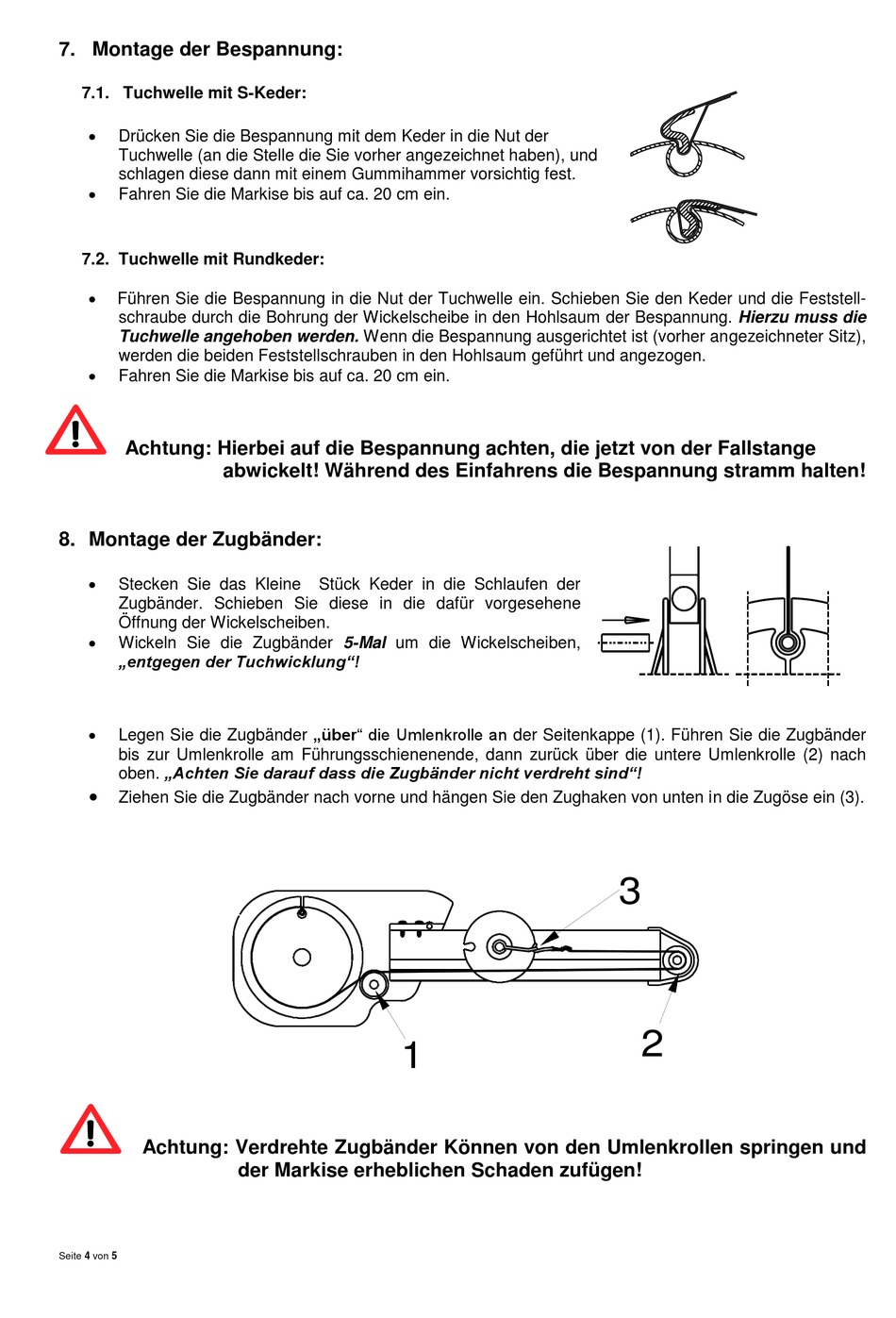

7. Montage der Bespannung:
7.1. Tuchwelle mit S-Keder:
Drücken Sie die Bespannung mit dem Keder in die Nut der
Tuchwelle (an die Stelle die Sie vorher angezeichnet haben), und
schlagen diese dann mit einem Gummihammer vorsichtig fest.
Fahren Sie die Markise bis auf ca. 20 cm ein.
7.2. Tuchwelle mit Rundkeder:
Führen Sie die Bespannung in die Nut der Tuchwelle ein. Schieben Sie den Keder und die Feststell-
schraube durch die Bohrung der Wickelscheibe in den Hohlsaum der Bespannung. Hierzu muss die
Tuchwelle angehoben werden. Wenn die Bespannung ausgerichtet ist (vorher angezeichneter Sitz),
werden die beiden Feststellschrauben in den Hohlsaum geführt und angezogen.
Fahren Sie die Markise bis auf ca. 20 cm ein.
Achtung: Hierbei auf die Bespannung achten, die jetzt von der Fallstange
abwickelt! Während des Einfahrens die Bespannung stramm halten!
8. Montage der Zugbänder:
Stecken Sie das Kleine
Zugbänder. Schieben Sie diese in die dafür vorgesehene
Öffnung der Wickelscheiben.
Wickeln Sie die Zugbänder 5-Mal um die Wickelscheiben,
„entgegen der Tuchwicklung"!
Legen Sie die Zugbänder „über" die Umlenkrolle an der Seitenkappe (1). Führen Sie die Zugbänder
bis zur Umlenkrolle am Führungsschienenende, dann zurück über die untere Umlenkrolle (2) nach
oben. „Achten Sie darauf dass die Zugbänder nicht verdreht sind"!
Ziehen Sie die Zugbänder nach vorne und hängen Sie den Zughaken von unten in die Zugöse ein (3).
Achtung: Verdrehte Zugbänder Können von den Umlenkrollen springen und
Seite 4 von 5
Stück Keder in die Schlaufen der
1
der Markise erheblichen Schaden zufügen!
