Demontage Des Defekten Federpaketes - Varisol T100 Reparaturanleitung



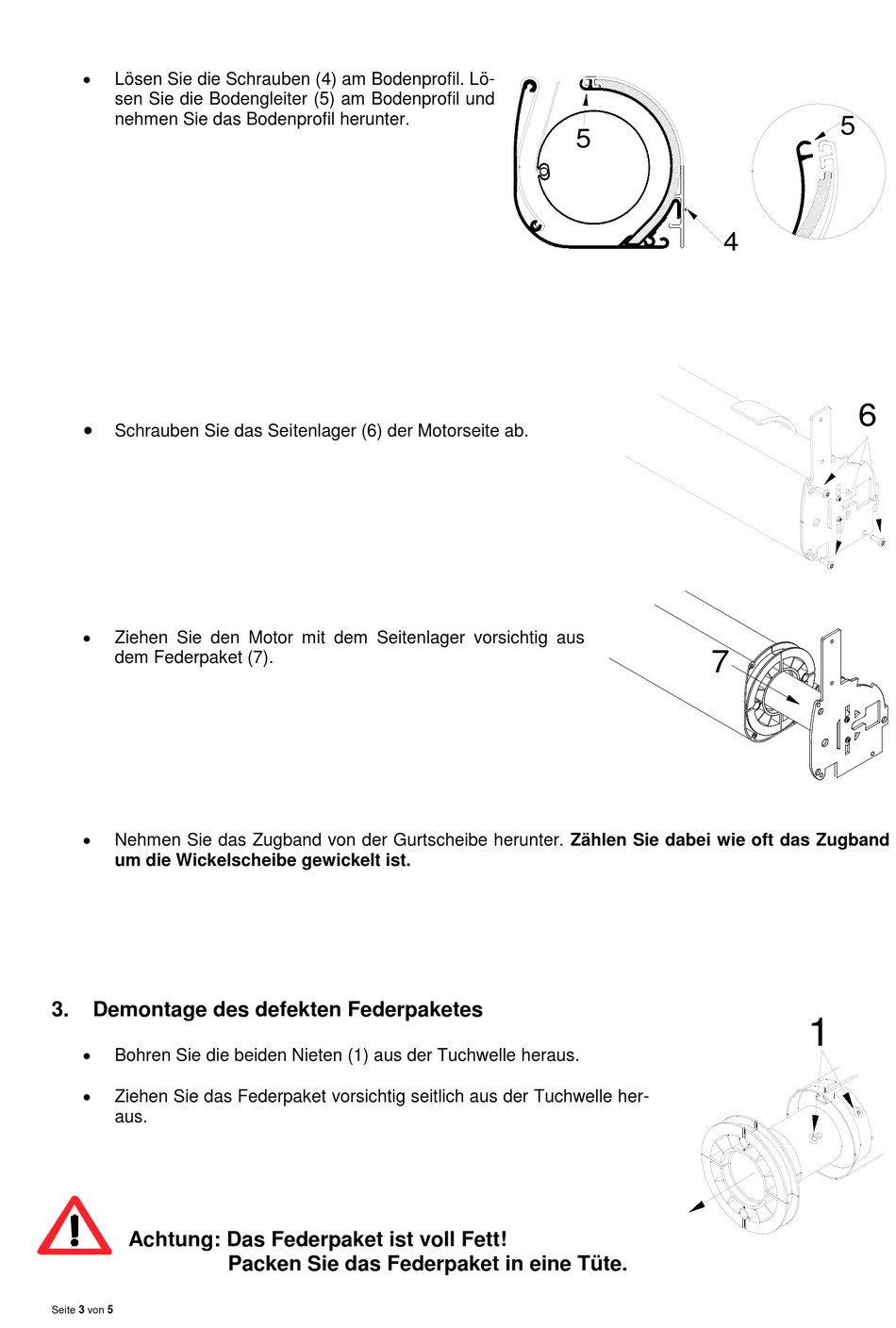

Lösen Sie die Schrauben (4) am Bodenprofil. Lö-
sen Sie die Bodengleiter (5) am Bodenprofil und
nehmen Sie das Bodenprofil herunter.

Schrauben Sie das Seitenlager (6) der Motorseite ab.

Ziehen Sie den Motor mit dem Seitenlager vorsichtig aus
dem Federpaket (7).

Nehmen Sie das Zugband von der Gurtscheibe herunter. Zählen Sie dabei wie oft das Zugband
um die Wickelscheibe gewickelt ist.
3.

Demontage des defekten Federpaketes


Bohren Sie die beiden Nieten (1) aus der Tuchwelle heraus.

Ziehen Sie das Federpaket vorsichtig seitlich aus der Tuchwelle her-
aus.
Achtung: Das Federpaket ist voll Fett!
Seite 3 von 5
Packen Sie das Federpaket in eine Tüte.
5
4
7
5
6
1
