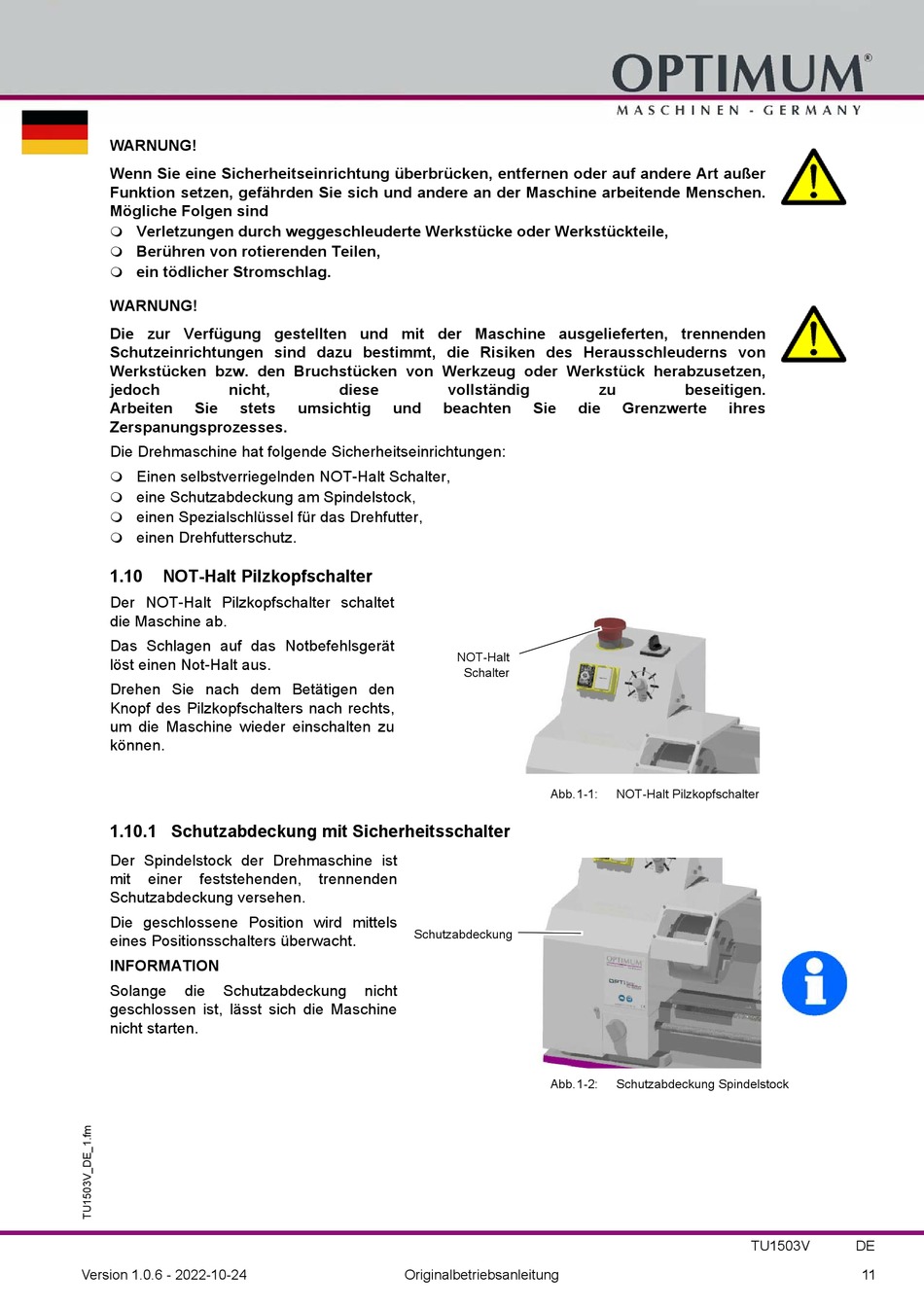

WARNUNG!
Wenn Sie eine Sicherheitseinrichtung überbrücken, entfernen oder auf andere Art außer
Funktion setzen, gefährden Sie sich und andere an der Maschine arbeitende Menschen.
Mögliche Folgen sind
Verletzungen durch weggeschleuderte Werkstücke oder Werkstückteile,
Berühren von rotierenden Teilen,
ein tödlicher Stromschlag.
WARNUNG!
Die zur Verfügung gestellten und mit der Maschine ausgelieferten, trennenden
Schutzeinrichtungen sind dazu bestimmt, die Risiken des Herausschleuderns von
Werkstücken bzw. den Bruchstücken von Werkzeug oder Werkstück herabzusetzen,
jedoch
nicht,
Arbeiten
Sie
stets
Zerspanungsprozesses.
Die Drehmaschine hat folgende Sicherheitseinrichtungen:
Einen selbstverriegelnden NOT-Halt Schalter,
eine Schutzabdeckung am Spindelstock,
einen Spezialschlüssel für das Drehfutter,
einen Drehfutterschutz.
1.10
NOT-Halt Pilzkopfschalter
Der NOT-Halt Pilzkopfschalter schaltet
die Maschine ab.
Das Schlagen auf das Notbefehlsgerät
löst einen Not-Halt aus.
Drehen Sie nach dem Betätigen den
Knopf des Pilzkopfschalters nach rechts,
um die Maschine wieder einschalten zu
können.
1.10.1 Schutzabdeckung mit Sicherheitsschalter
Der Spindelstock der Drehmaschine ist
mit
einer
feststehenden,
Schutzabdeckung versehen.
Die geschlossene Position wird mittels
eines Positionsschalters überwacht.
INFORMATION
Solange
die
Schutzabdeckung
geschlossen ist, lässt sich die Maschine
nicht starten.
Version 1.0.6 - 2022-10-24
diese
vollständig
umsichtig
und
beachten
NOT-Halt
Schalter
trennenden
Schutzabdeckung
nicht
Originalbetriebsanleitung
zu
beseitigen.
Sie
die
Grenzwerte
Abb.1-1:
NOT-Halt Pilzkopfschalter
Abb.1-2:
Schutzabdeckung Spindelstock
ihres
TU1503V
DE
11
