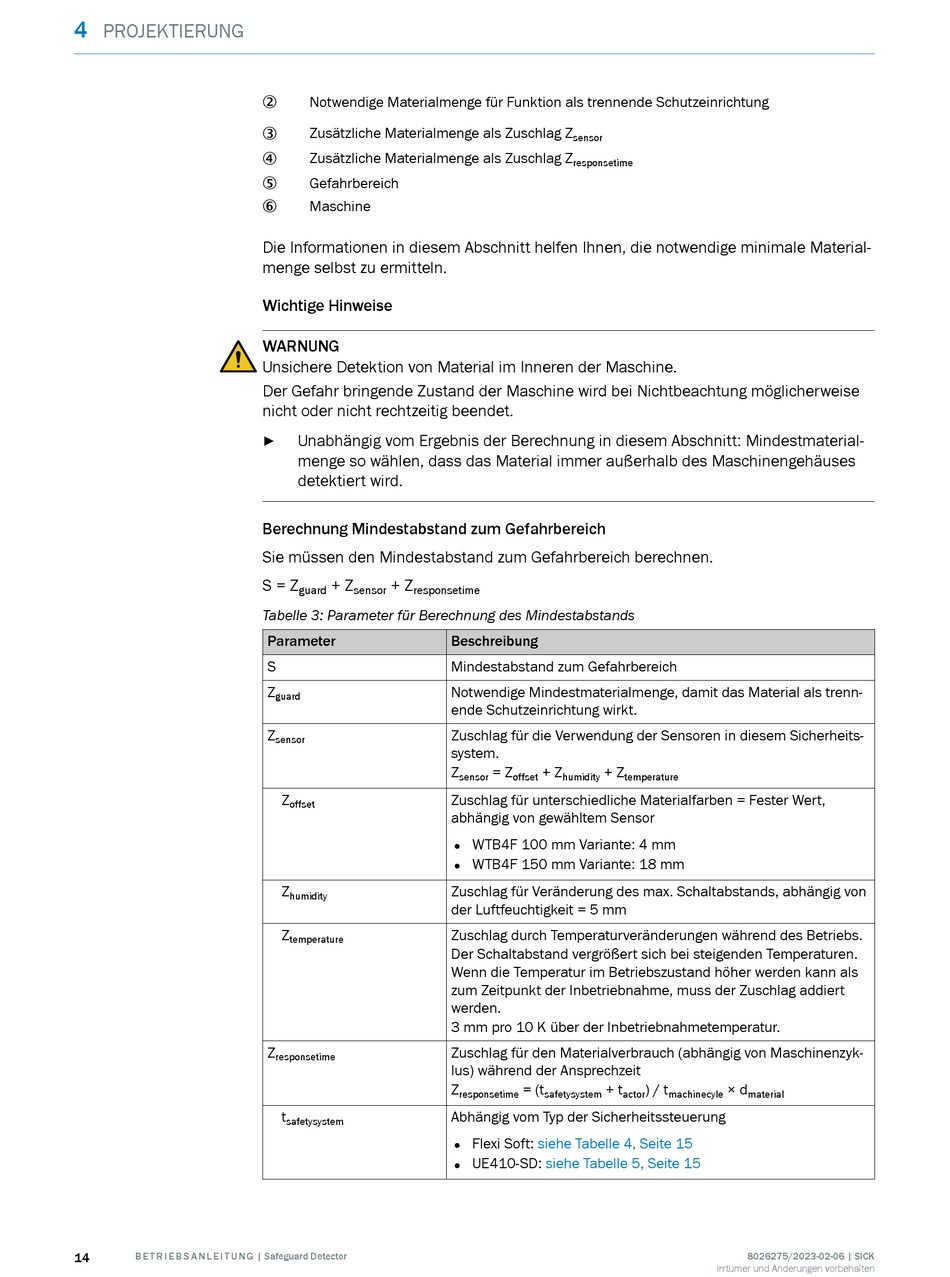

PROJEKTIERUNG
14
B E T R I E B S A N L E I T U N G | Safeguard Detector
Notwendige Materialmenge für Funktion als trennende Schutzeinrichtung
2
Zusätzliche Materialmenge als Zuschlag Z
3
Zusätzliche Materialmenge als Zuschlag Z
4
Gefahrbereich
5
Maschine
6
Die Informationen in diesem Abschnitt helfen Ihnen, die notwendige minimale Material‐
menge selbst zu ermitteln.
Wichtige Hinweise
WARNUNG
Unsichere Detektion von Material im Inneren der Maschine.
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Unabhängig vom Ergebnis der Berechnung in diesem Abschnitt: Mindestmaterial‐
►
menge so wählen, dass das Material immer außerhalb des Maschinengehäuses
detektiert wird.
Berechnung Mindestabstand zum Gefahrbereich
Sie müssen den Mindestabstand zum Gefahrbereich berechnen.
S = Z
+ Z
+ Z
guard
sensor
responsetime
Tabelle 3: Parameter für Berechnung des Mindestabstands
Parameter
S
Z
guard
Z
sensor
Z
offset
Z
humidity
Z
temperature
Z
responsetime
t
safetysystem
sensor
responsetime
Beschreibung
Mindestabstand zum Gefahrbereich
Notwendige Mindestmaterialmenge, damit das Material als trenn‐
ende Schutzeinrichtung wirkt.
Zuschlag für die Verwendung der Sensoren in diesem Sicherheits‐
system.
Z
= Z
+ Z
+ Z
sensor
offset
humidity
temperature
Zuschlag für unterschiedliche Materialfarben = Fester Wert,
abhängig von gewähltem Sensor
•
WTB4F 100 mm Variante: 4 mm
•
WTB4F 150 mm Variante: 18 mm
Zuschlag für Veränderung des max. Schaltabstands, abhängig von
der Luftfeuchtigkeit = 5 mm
Zuschlag durch Temperaturveränderungen während des Betriebs.
Der Schaltabstand vergrößert sich bei steigenden Temperaturen.
Wenn die Temperatur im Betriebszustand höher werden kann als
zum Zeitpunkt der Inbetriebnahme, muss der Zuschlag addiert
werden.
3 mm pro 10 K über der Inbetriebnahmetemperatur.
Zuschlag für den Materialverbrauch (abhängig von Maschinenzyk‐
lus) während der Ansprechzeit
Z
= (t
+ t
responsetime
safetysystem
actor
Abhängig vom Typ der Sicherheitssteuerung
•
Flexi Soft:
siehe Tabelle 4, Seite 15
•
UE410-SD:
siehe Tabelle 5, Seite 15
) / t
× d
machinecyle
material
8026275/2023-02-06 | SICK
Irrtümer und Änderungen vorbehalten
