Stromschlägen und Verletzungen und verkürzen die Installationszeit des
Geräts
SICHERHEITSHINWEISE FÜR DAS MULTIFUNKTIONSGERÄT
Halten Sie das Elektrowerkzeug an den isolierten Flächen, da die
Schleiffläche mit dem eigenen Draht in Kontakt kommen kann. Die
Beschädigung eines stromführenden Kabels kann dazu führen, dass
freiliegende Metallteile des Elektrowerkzeugs unter Spannung stehen
und der Bediener einen Stromschlag erleiden kann.
SPEZIFISCHE SICHERHEITSGRUNDSÄTZE (Multifunktionsgerät)
• Halten Sie das Gerät bei der Arbeit mit einer geschlossenen Hand
fest.
• Stellen Sie vor dem Einschalten der Maschine sicher, dass das
Werkzeug das zu bearbeitende Material nicht berührt.
• Bevor Sie einen Boden, eine Wand oder eine andere Oberfläche
durchschneiden, vergewissern Sie sich, dass sich im Biegebereich
keine Strom- oder Gasleitungen befinden. Das Schneiden einer
stromführenden Leitung kann einen Stromschlag verursachen, und die
Beschädigung einer Gasleitung kann zu einer Explosion führen.
• Berühren Sie keine Teile des Geräts, die sich bewegen.
• Stellen Sie das Gerät nicht ab, bevor es vollständig zum Stillstand
gekommen ist.
• Bevor Sie das Gerät einschalten, halten Sie es fest in der Hand.
• Berühren Sie die Klinge und das Werkstück nicht unmittelbar nach
Beendigung der Arbeit, da diese Teile sehr heiß sein können und
Verbrennungen verursachen können.
• Um die Klinge oder das Schleifpapier zu wechseln, schalten Sie
zuerst die Maschine mit dem Schalter aus und warten Sie, bis das
Werkzeug nicht mehr läuft, dann ziehen Sie den Stecker aus der
Steckdose.
• Vergewissern Sie sich vor Beginn der Arbeit, dass unter dem
Werkstück genügend Platz ist, um Schäden durch das Messer am
Tisch oder am Boden zu vermeiden.
• Es muss eine Staubmaske getragen werden. Staub, der bei der Arbeit
entsteht, ist gesundheitsschädlich.
• In dem Raum, in dem mit dem Gerät bleihaltige Farbe entfernt wird,
darf nicht gegessen, getrunken oder geraucht werden. Der Kontakt mit
oder das Einatmen von Staub, der Bleiverbindungen enthält, kann die
Gesundheit gefährden.
• Vor dem Schleifen muss ein Staubabsaugsystem an die Maschine
angeschlossen werden.
• Das Gerät ist nicht für den Nassbetrieb geeignet.
• Halten Sie das Netzkabel des Geräts stets von beweglichen Teilen
fern.
• Wenn Sie ein ungewöhnliches Verhalten des Geräts, Rauch oder
seltsame Geräusche bemerken, schalten Sie das Gerät sofort aus und
ziehen Sie den Netzstecker aus der Steckdose.
• Um eine gute Kühlung des Geräts während des Betriebs zu
gewährleisten, sollten die Lüftungsöffnungen im Gehäuse nicht
verdeckt werden.
ACHTUNG: Das Gerät ist für den Betrieb in Innenräumen konzipiert.
Trotz einer inhärent sicheren Konstruktion, der Anwendung von
Sicherheitsmaßnahmen und
besteht bei der Arbeit immer ein Restrisiko für Verletzungen.

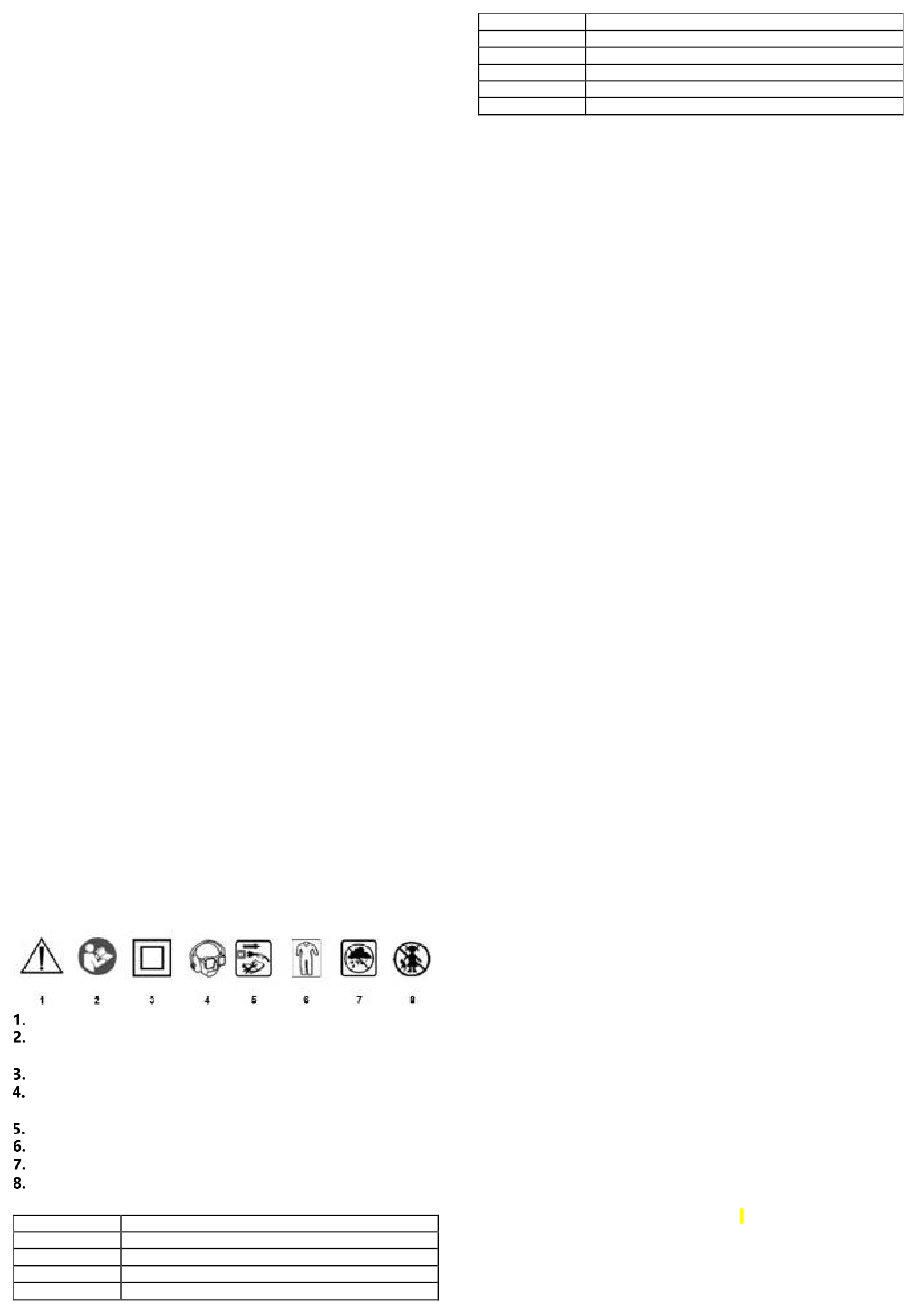

PIKTOGRAMME UND WARNHINWEISE

HINWEIS: Treffen Sie besondere Vorsichtsmaßnahmen!
Lesen Sie die Betriebsanleitung, beachten Sie die darin enthaltenen
Warnhinweise und Sicherheitsvorschriften!
Zweite Klasse des Schutzes.
Tragen Sie eine persönliche Schutzausrüstung (Schutzbrille,
Gehörschutz, Staubmaske).
Trennen Sie das Gerät vor der Reparatur vom Stromnetz.
Tragen Sie Schutzkleidung.
Schützen Sie das Gerät vor Feuchtigkeit.
Halten Sie Kinder von dem Werkzeug fern.

BESCHREIBUNG DER GRAFISCHEN ELEMENTE

Bezeichnung
1 Entstaubung
2 Werkzeughalterkopf
3 Werkzeughalter
Spannvorrichtung für Arbeitsgeräte
4
zusätzlichen Schutzmaßnahmen
Beschreibung
5 Schalter
6 Handgriff
Adapter für die Staubabsaugung
7
8 Staubsaugeraufsatz
9 Drehzahlregler
Befestigungsloch für Zusatzhandgriff
10
ZWECK
Die Multifunktionsmaschine
Kommutatormotor angetrieben, dessen Geschwindigkeit in eine
oszillierende Bewegung umgesetzt wird. Durch die Möglichkeit,
verschiedene Arbeitswerkzeuge zu verwenden, kann die Maschine an
unterschiedliche Arbeiten
Elektrowerkzeug ist weit verbreitet für: Sägen und Schneiden von Holz,
Holzwerkstoffen, Kunststoffen,
Verbindungselementen (z. B. Nägel, Schrauben usw.).
Sie kann auch für weiche Keramikfliesen, zum Schleifen und
Trockenkratzen von kleinen Flächen eingesetzt werden. Die Maschine
hat den Vorteil, dass sie die oben genannten Materialien an schwer
zugänglichen Stellen oder in der Nähe von Kanten bearbeiten kann.
Seine Einsatzgebiete sind die Durchführung von Modellbauarbeiten in
kleinem Umfang, Schlosserarbeiten, Tischlerarbeiten und alle Arbeiten
im Bereich der selbständigen Amateurarbeit (DIY).
VORSICHT: Verwenden Sie das Elektrowerkzeug nicht falsch.
Verwenden Sie das Elektrowerkzeug nur mit Originalzubehör.
BETRIEB DES GERÄTS
Vorbereitung auf die Arbeit
Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt
ist, bevor Sie Zubehör montieren, Staub absaugen oder Wartungsarbeiten
durchführen. Überprüfen Sie das Gerät und das Netzkabel vor Beginn der
Arbeiten. Wenn Schäden festgestellt werden, darf das Gerät nicht in
Betrieb genommen werden. Lassen Sie es von qualifiziertem
Servicepersonal überprüfen.
Installation einer Staubabsaugung
Die Staubabsaugung besteht aus zwei Teilen: dem Staubabsauger Abb.
A1, und dem Adapter für den Anschluss an einen Staubsauger Abb. A7.
Die Absaugung wird montiert, bevor das Werkzeug angebracht wird. Um
die Absaugung zu montieren, setzen Sie sie auf den Kopf des
Werkzeughalters Abb. A2, so dass sich das Loch für die
Befestigungsschraube auf der Unterseite des Multifunktionsgeräts
befindet Abb. C2. Montieren Sie dann den Adapter Abb. A7 für den
Anschluss an einen Staubsauger.
Einbau von Zubehör
Das Zubehör sollte je nach der auszuführenden Arbeit ausgewählt
werden. Das Zubehör kann ohne Werkzeug gewechselt werden, und der
Magnet im Werkzeughalter macht die Montage sehr einfach. Das Zubehör
wird im Werkzeughalter montiert, Abb. A1. Die Reihenfolge der Montage
der einzelnen Komponenten ist in Abb. C dargestellt. C. Am Kopf befinden
sich Laschen Abb. C2 und Positionierbohrungen an den Zubehörteilen
Abb. C6. Die Löcher mit den Laschen müssen aufeinander ausgerichtet
sein, um eine Bewegung des Arbeitsgeräts während des Betriebs zu
vermeiden. Der erste Schritt bei der Installation des Zubehörs ist die
Entriegelung des Griffs durch Anheben des Verriegelungsmechanismus
Abb. A4. Anschließend wird das Arbeitsgerät so platziert, dass die Löcher
im Gerät Abb. C6 mit den Laschen des Griffs Abb. C2. Die
Werkzeugverriegelung wird dann vorsichtig abgesenkt. Wenn die
Verriegelung in Position ist, Abb. C3, wird der Fingerschutz Abb. C5b in
die Aussparungen Abb. C5b, halten Sie ihn fest und senken Sie die
Verriegelung bis zum Ende ab. Die Verriegelung muss sich in der in Abb.
C4 gezeigten Position befinden. C4. Wenn Sie sich vergewissert haben,
dass das Zubehör richtig installiert ist, können Sie mit der Arbeit beginnen.
Einbau eines Zusatzgriffs
Die Multifunktionsmaschine kann mit einer Hand bedient werden, es ist
aber auch möglich, mit zwei Händen zu arbeiten, wenn ein zusätzlicher
Handgriff angebracht wird Abb. A 10. Der Zusatzhandgriff bietet mehr
Komfort und Sicherheit beim Halten der Maschine, wenn der
Arbeitsbereich gut zugänglich ist. Bei Arbeiten in schwer zugänglichen
Bereichen kann der Griff abgenommen werden. Der Handgriff kann auf
der rechten oder linken Seite des Geräts in den Gewindebohrungen Abb.
A 10 durch festes Anziehen befestigt werden.
Arbeiten mit dem Gerät
Die Wahl des richtigen Werkzeugs ist ein sehr wichtiger Teil der Arbeit,
die richtige Wahl wird die Arbeit einfacher und schneller machen. Die Wahl
des Werkzeugs hängt von der Art der zu erledigenden Arbeit ab:
8
wird von einem einphasigen
angepasst werden. Diese
Nichteisenmetallen
Art von
und
