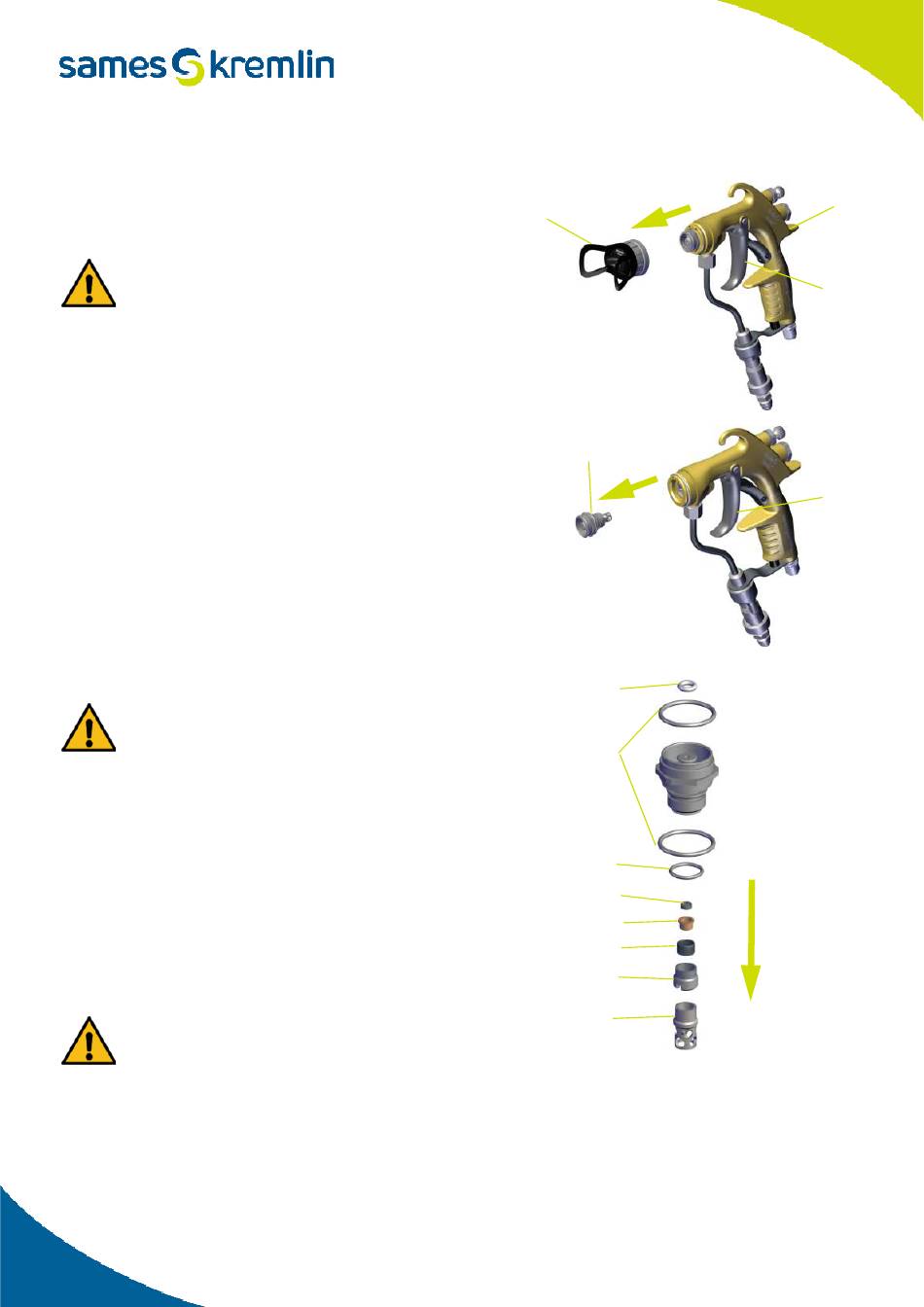

6.4.3. Verfahren B1: Demontage der Düsennadelsitz Baugruppe (4)
• Schritt 1:
Entfernen Sie den Zerstäuberkopf (2) vom Pistolenkörper
(1).
Wenn die Federn (7.1 und 10.1) nicht demontiert sind, gehe
zu Schritt 2, andernfalls zu Schritt 3.
• Schritt 2:
Drücken Sie den Abzug (5), um die Nadel (7) aus ihrem Sitz
(4.7.2) zu ziehen.
• Schritt 3:
Schrauben Sie den Düsennadelsitz (4) mithilfe des
mitgelieferten Schraubenschlüssels heraus.
• Schritt 4:
Lassen Sie den Abzugshebel (5) los.
• Schritt 5:
Überprüfen Sie den Zustand der Teile sowie der
Dichtungen (4.2, 4.3 und 4.4). Tauschen Sie diese
gegebenenfalls aus.
Um die Dichtung auszutauschen (4.4), geben Sie etwas
Fett (PTFE) auf den Konus für die Dichtungsmontage.
Setzen Sie die Dichtung (4.4) auf den Konus für die
Dichtungsmontage.
Setzen Sie die Dichtung (4.4) mit Hilfe den Dorn für die
Dichtungsmontage in den Düsennadelsitz (4) ein.
HINWEIS: Konus und Dorn für die Dichtungsmontage sind
im Kit mit der Artikelnr. 129 729 922 enthalten.
• Schritt 6:
Schrauben Sie den Anschlag der Packung (6) ab.
• Schritt 7:
Schrauben Sie einem Schraubendreher die Schraube (4.5)
ab.
Achten Sie darauf, dass Sie den Diffusor (4.6) bei der
Demontage nicht.
• Schritt 8:
Überprüfen Sie den Zustand des Sitzes (4.7.2), der
Dichtung (4.7.1) und des Diffusors (4.6).
