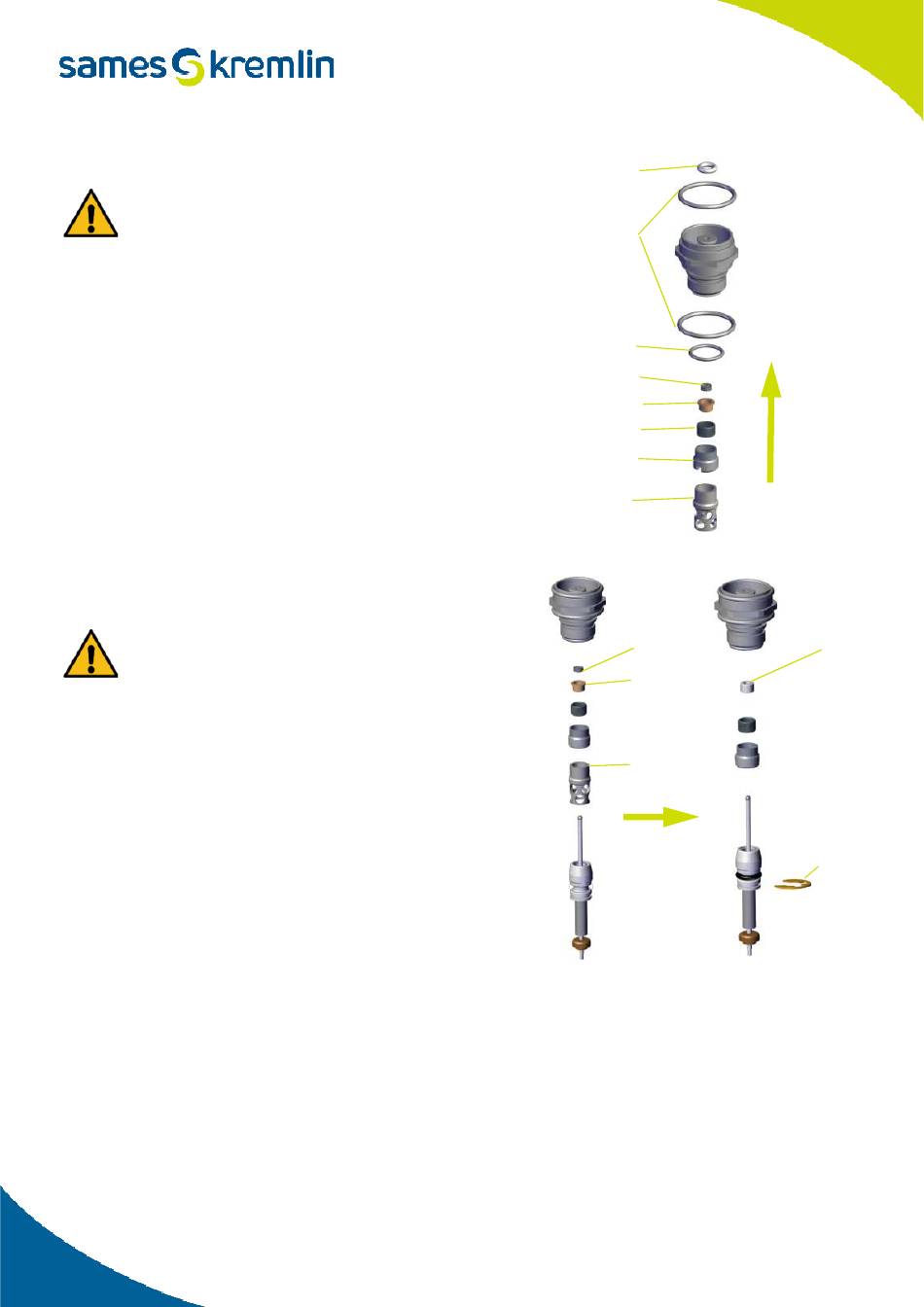

6.4.4. Verfahren B2: Montage der Düsennadelsitz Baugruppe (4)
Halten Sie die Teile für den Zusammenbau senkrecht.
• Schritt 1:
Installieren Sie den Diffusor (4.6), die Dichtung (4.7.1) und
den Sitz (4.7.2).
• Schritt 2:
Schrauben Sie die Schraube (4.5).
Anziehdrehmoment: 2 Nm / 1.47 ft-lb.
• Schritt 3:
Schrauben Sie den Anschlag für die Packung (6) fest ein.
Falls der Anschlag für die Packung (6) und der Diffusor (4.6)
nicht verwendet werden, muss der Sicherungsring (7.2)
anstelle des Anschlages für die Packung (6) und die
Dichtung (8) anstelle des Diffusors (4.6) und der Dichtung
(4.7.1) verwendet werden.
Kit Artikelnr. 129 732 080.
