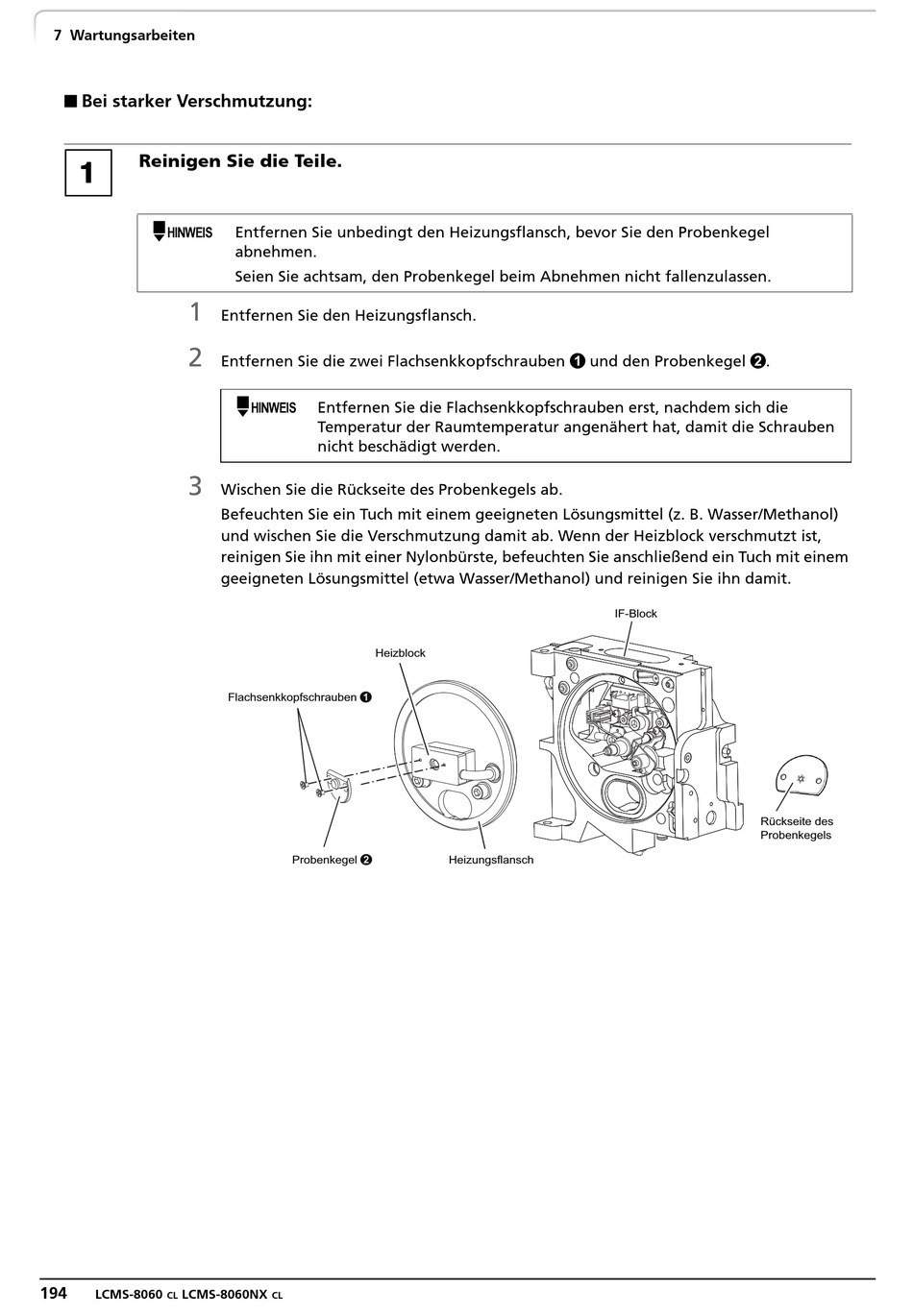

Shimadzu LCMS-8060 CL Benutzerhandbuch Seite 238

7 Wartungsarbeiten
[ Bei starker Verschmutzung:
A
Reinigen Sie die Teile.
n
1
2
3
194
LCMS-8060 LCMS-8060NX
CL
Entfernen Sie unbedingt den Heizungsflansch, bevor Sie den Probenkegel
abnehmen.
Seien Sie achtsam, den Probenkegel beim Abnehmen nicht fallenzulassen.
Entfernen Sie den Heizungsflansch.
Entfernen Sie die zwei Flachsenkkopfschrauben 1 und den Probenkegel 2.
n
Entfernen Sie die Flachsenkkopfschrauben erst, nachdem sich die
Temperatur der Raumtemperatur angenähert hat, damit die Schrauben
nicht beschädigt werden.
Wischen Sie die Rückseite des Probenkegels ab.
Befeuchten Sie ein Tuch mit einem geeigneten Lösungsmittel (z. B. Wasser/Methanol)
und wischen Sie die Verschmutzung damit ab. Wenn der Heizblock verschmutzt ist,
reinigen Sie ihn mit einer Nylonbürste, befeuchten Sie anschließend ein Tuch mit einem
geeigneten Lösungsmittel (etwa Wasser/Methanol) und reinigen Sie ihn damit.
Heizblock
Flachsenkkopfschrauben 1
Probenkegel 2
CL
IF-Block
Heizungsflansch
Rückseite des
Probenkegels
