2.6.2 Multipol, Eintrittslinse

Diese Linsenkomponenten leiten die aus dem Skimmer austretenden Ionen in die
Quadrupolstäbe.
Multipol 1 und Multipol 2 befinden sich in der zweiten bzw. dritten Vakuumkammer.
Der Multipol ist eine Hochfrequenz-Ionenführung, die sich an der Rückseite des Skimmers
befindet. Eine Hochfrequenzspannung wird an die Elektroden gelegt, um die Ionen
einzugrenzen und zu fokussieren. An benachbarte Elektroden wird eine um 180°
phasenversetzte Hochfrequenzspannung angelegt. Wie das Qarray funktioniert er ebenfalls
als Ionenführung, die keine Gleichspannung verwendet.
Das LCMS-8060NX CL, das neben der Hochfrequenzspannung eine QP-Schutzspannung
anlegt, entfernt unnötige Ionen und reduziert dadurch die Verunreinigung der Analyse.
Die Eintrittslinse besteht aus dem zweiten und dritten Teilbereich.
w VORSICHT
p
Die Komponenten des Qarrays, Multipols usw. NICHT zerlegen.
Dies kann zu Verletzungen und Geräteschäden führen.

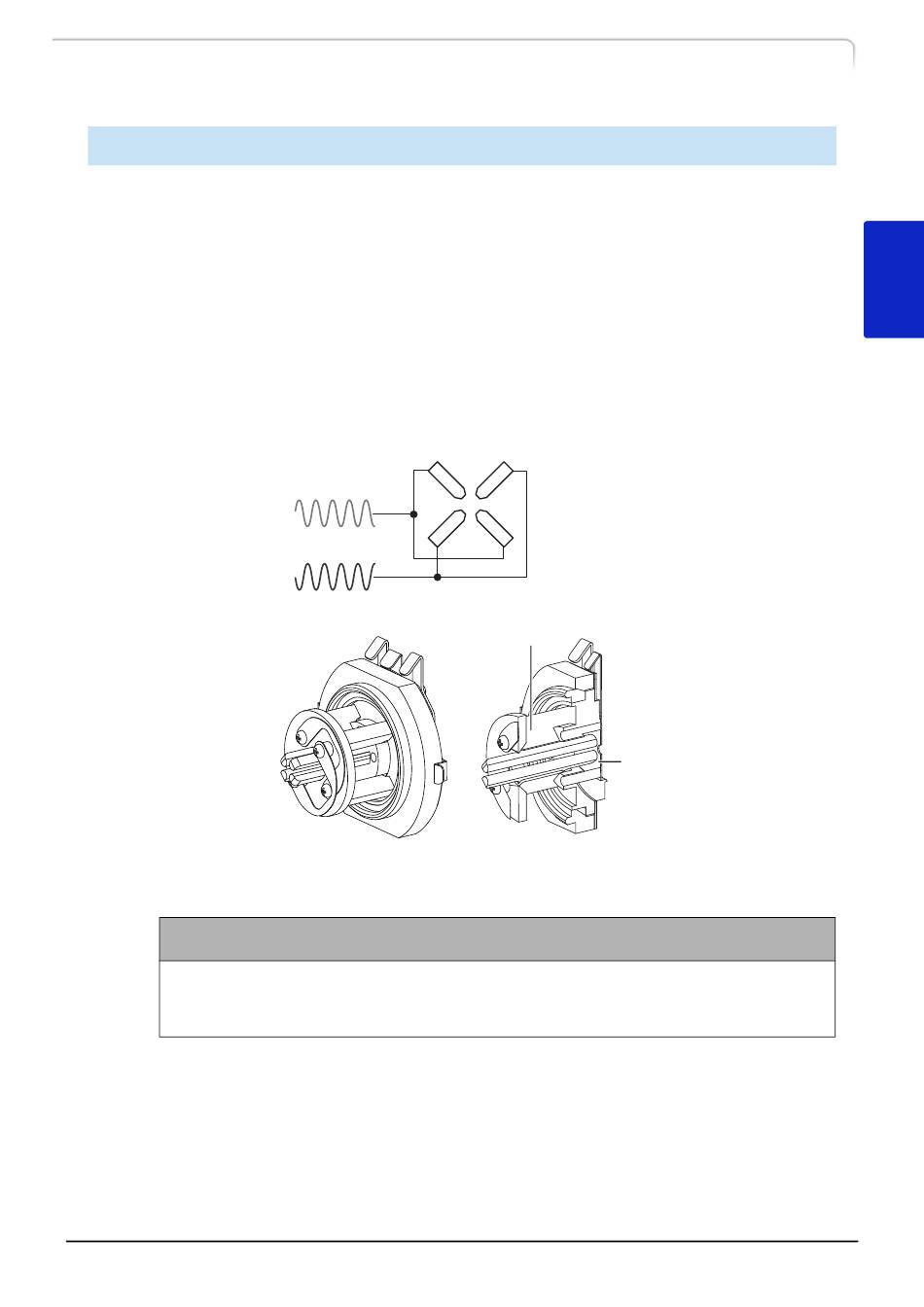

Vcosωt
-Vcosωt
Außenansicht des Multipols 1
und der Eintrittslinse
V: Hochfrequenzspannung
ω: Winkelfrequenz
Multipol
Eintrittslinse
Schnittansicht des Multipols 1 und der
Eintrittslinse
