7 Wartungsarbeiten
E

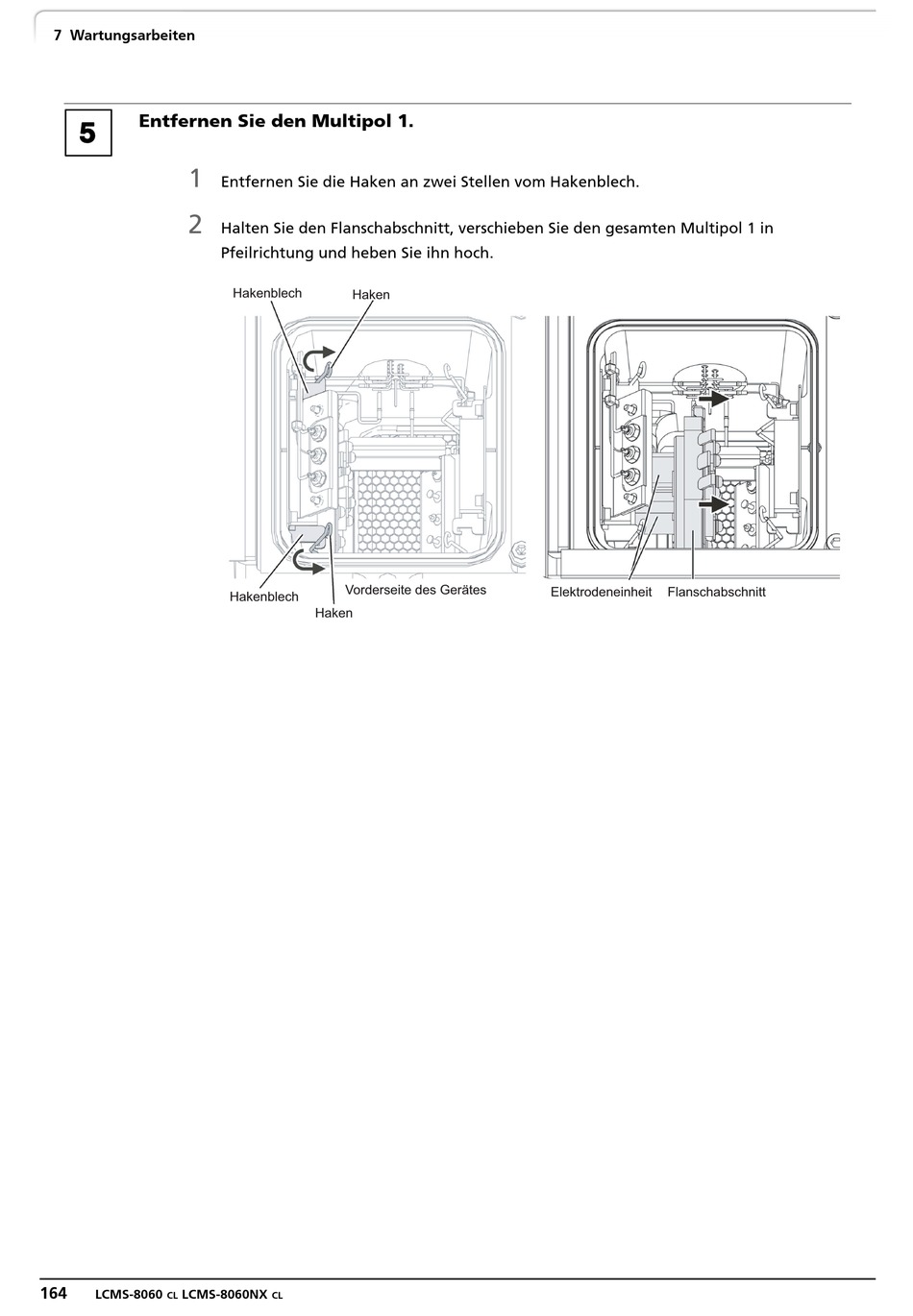

Entfernen Sie den Multipol 1.
1
2
164
LCMS-8060
LCMS-8060NX
CL
Entfernen Sie die Haken an zwei Stellen vom Hakenblech.
Halten Sie den Flanschabschnitt, verschieben Sie den gesamten Multipol 1 in
Pfeilrichtung und heben Sie ihn hoch.
Hakenblech
Haken
Vorderseite des Gerätes
Hakenblech
Haken
CL
Elektrodeneinheit
Flanschabschnitt
