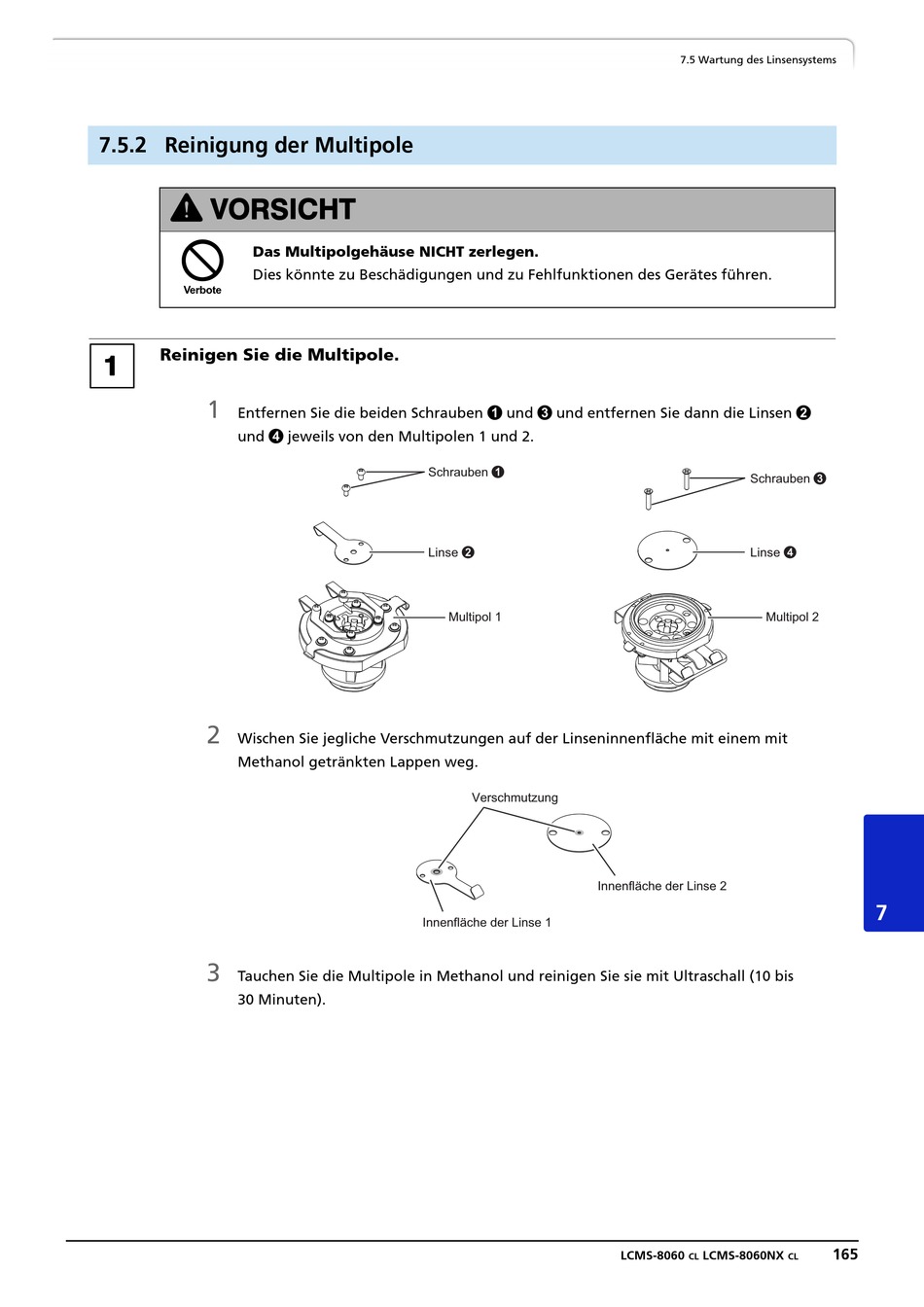

7.5.2 Reinigung der Multipole

w VORSICHT
p
Das Multipolgehäuse NICHT zerlegen.
Dies könnte zu Beschädigungen und zu Fehlfunktionen des Gerätes führen.
A
Reinigen Sie die Multipole.
1
Entfernen Sie die beiden Schrauben 1 und 3 und entfernen Sie dann die Linsen 2
und 4 jeweils von den Multipolen 1 und 2.
2
Wischen Sie jegliche Verschmutzungen auf der Linseninnenfläche mit einem mit
Methanol getränkten Lappen weg.
3
Tauchen Sie die Multipole in Methanol und reinigen Sie sie mit Ultraschall (10 bis
30 Minuten).
Schrauben 1
Linse 2
Multipol 1
Verschmutzung
Innenfläche der Linse 1
7.5 Wartung des Linsensystems
Schrauben 3
Linse 4
Multipol 2
Innenfläche der Linse 2
