Austausch Des Filters - Shimadzu LCMS-8060 CL Benutzerhandbuch

7 Wartungsarbeiten

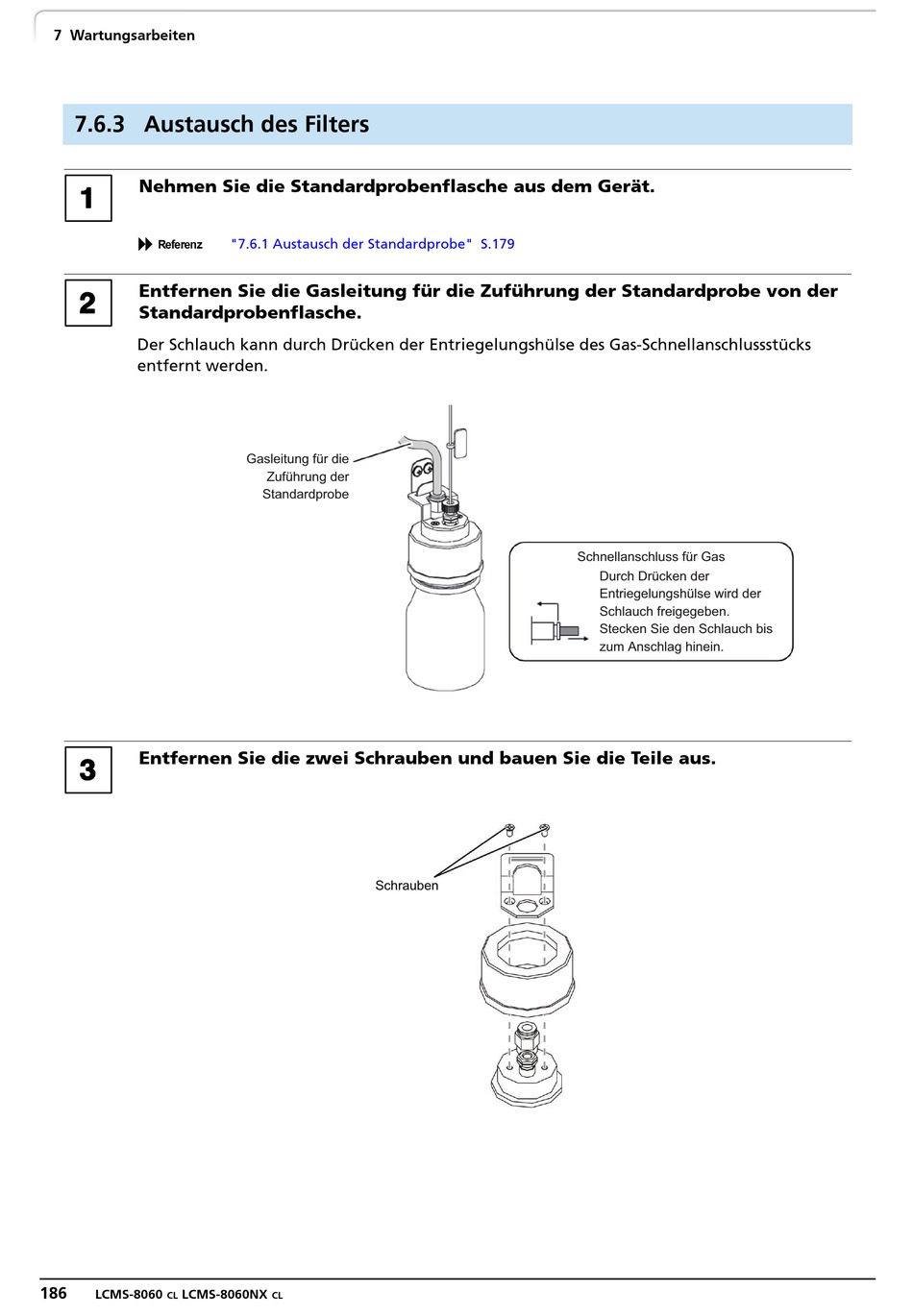

7.6.3 Austausch des Filters

A
Nehmen Sie die Standardprobenflasche aus dem Gerät.
r
B
Entfernen Sie die Gasleitung für die Zuführung der Standardprobe von der
Standardprobenflasche.
Der Schlauch kann durch Drücken der Entriegelungshülse des Gas-Schnellanschlussstücks
entfernt werden.
C
Entfernen Sie die zwei Schrauben und bauen Sie die Teile aus.
186
LCMS-8060 LCMS-8060NX
CL
"7.6.1 Austausch der Standardprobe" S.179
Gasleitung für die
Zuführung der
Standardprobe
Schrauben
CL
Schnellanschluss für Gas
Durch Drücken der
Entriegelungshülse wird der
Schlauch freigegeben.
Stecken Sie den Schlauch bis
zum Anschlag hinein.
