2 Bezeichnung und Funktion der Teile

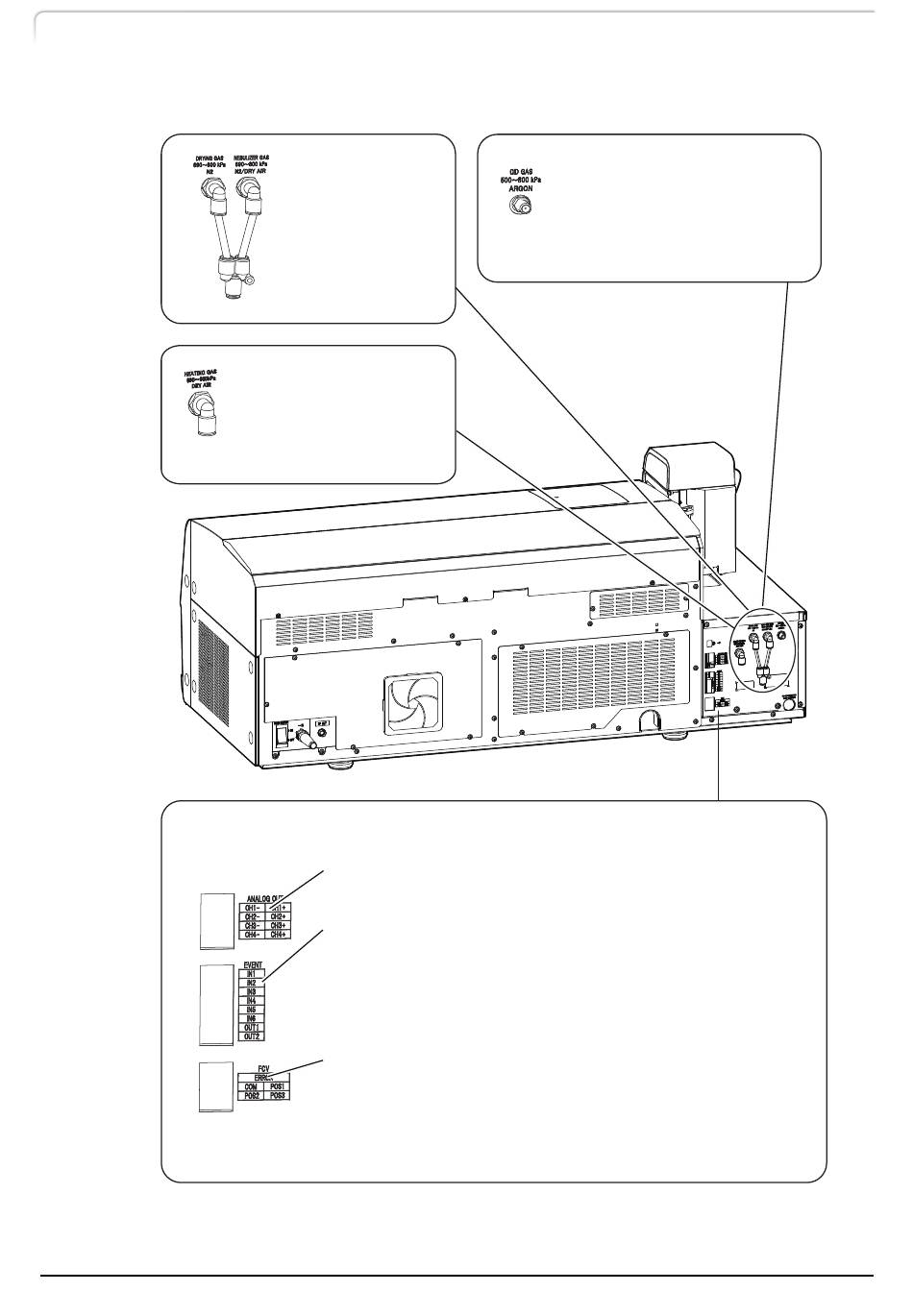

Rückansicht
I/O Signalanschluss: EVENT-Anschluss zum Empfang der Eingangs-/Ausgangs-Startsignale von
externen Geräten
18
LCMS-8060
LCMS-8060NX
CL
N
-
2
Gasversorgungsanschluss:
Liefert das Stickstoffgas
für das Verneblergas
und Trocknungsgas.
N
-
2
Gasversorgungsanschluss
für I6-mm-Schlauch
Heizgas-
Versorgungsanschluss:
Liefert die Trockenluft für das
Heizgas.
Heizgas-Versorgungsanschluss
Für I6-mm-Schlauch
ANALOG
Zur Ausgabe von MS-Signalen in analoger Form.
EVENT
OUT:
Dies ist der Anschluss für Relaiskontaktausgänge. Dieser wird für
Startsignale zu externen Geräten und zur Steuerung von externen
Geräten mit Kontakteingängen verwendet. Er wird durch EVENT-
Einstellung im Timer-Programm "ein-" und "ausgeschaltet".
IN:
Dies ist der Anschluss für Relaiskontakteingänge. Dieser empfängt die
Startsignale von externen Geräten, wodurch die Analyse beginnt.
FCV
Dies ist der Anschluss zur Steuerung des Säulenschaltventils FCV vom
Massenspektrometer.
ERROR:Verbunden mit dem ERROR-Terminal auf der Rückseite von
FCV und erkennt Fehler von FCV.
POS1:
Verbunden mit dem POS1-Terminal von FCV.
COM:
Verbunden mit dem COM-Terminal von FCV.
CL
Argongas-Versorgungsanschluss:
Liefert das Argongas für das CID-Gas.
Argongas-Versorgungsanschluss
Shimadzu M-förmige Verbindung
