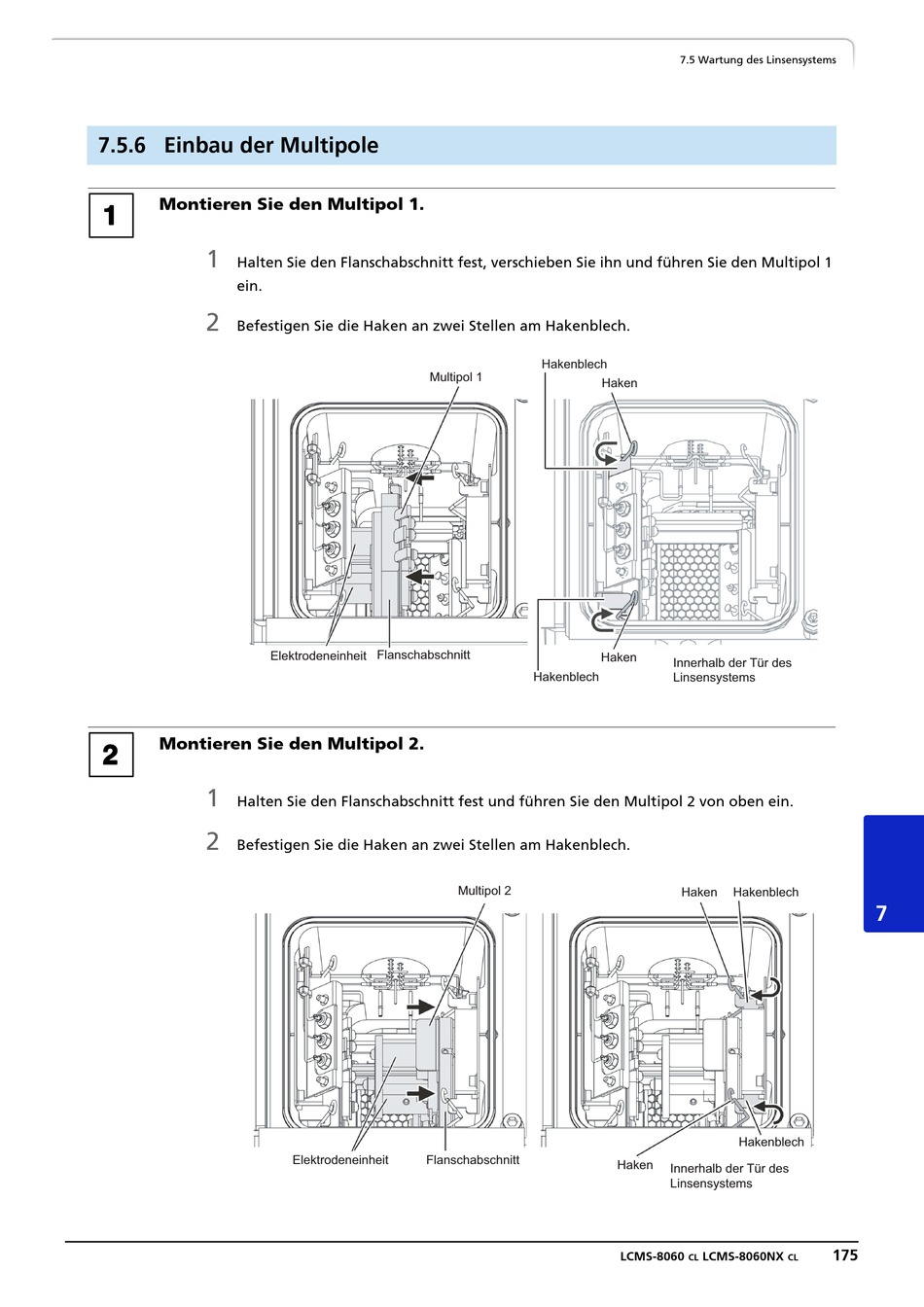

7.5.6 Einbau der Multipole

A
Montieren Sie den Multipol 1.
1
Halten Sie den Flanschabschnitt fest, verschieben Sie ihn und führen Sie den Multipol 1
ein.
2
Befestigen Sie die Haken an zwei Stellen am Hakenblech.
B
Montieren Sie den Multipol 2.
1
Halten Sie den Flanschabschnitt fest und führen Sie den Multipol 2 von oben ein.
2
Befestigen Sie die Haken an zwei Stellen am Hakenblech.
Multipol 1
Elektrodeneinheit
Flanschabschnitt
Elektrodeneinheit
Flanschabschnitt
Hakenblech
Haken
Haken
Hakenblech
Multipol 2
Haken
LCMS-8060
7.5 Wartung des Linsensystems
Innerhalb der Tür des
Linsensystems
Haken
Hakenblech
Hakenblech
Innerhalb der Tür des
Linsensystems
175
LCMS-8060NX
CL
CL
