Temperaturbild; Betriebsdaten; Statistik - Ochsner OTE 3 Regleranleitung

Zusatzheizung
ZUSATZHEIZUNG
09-075 Betriebswahl Wär- 1
09-020 Solltemperatur
ESC
»
Stellen Sie den Parameter durch Drehen der Ein-
stelltaste ein und speichern Sie durch Drücken der
Einstelltaste.
09- 075
Betriebswahl Wärmeerzeuger
1: Automatik
ESC
»
Kehren Sie durch mehrfaches Drücken der ESC-Tas-
te zur Hauptanzeige zurück.
ZUSATZHEIZUNG
09-075 Betriebswahl Wär- 1
09-020 Solltemperatur
ESC

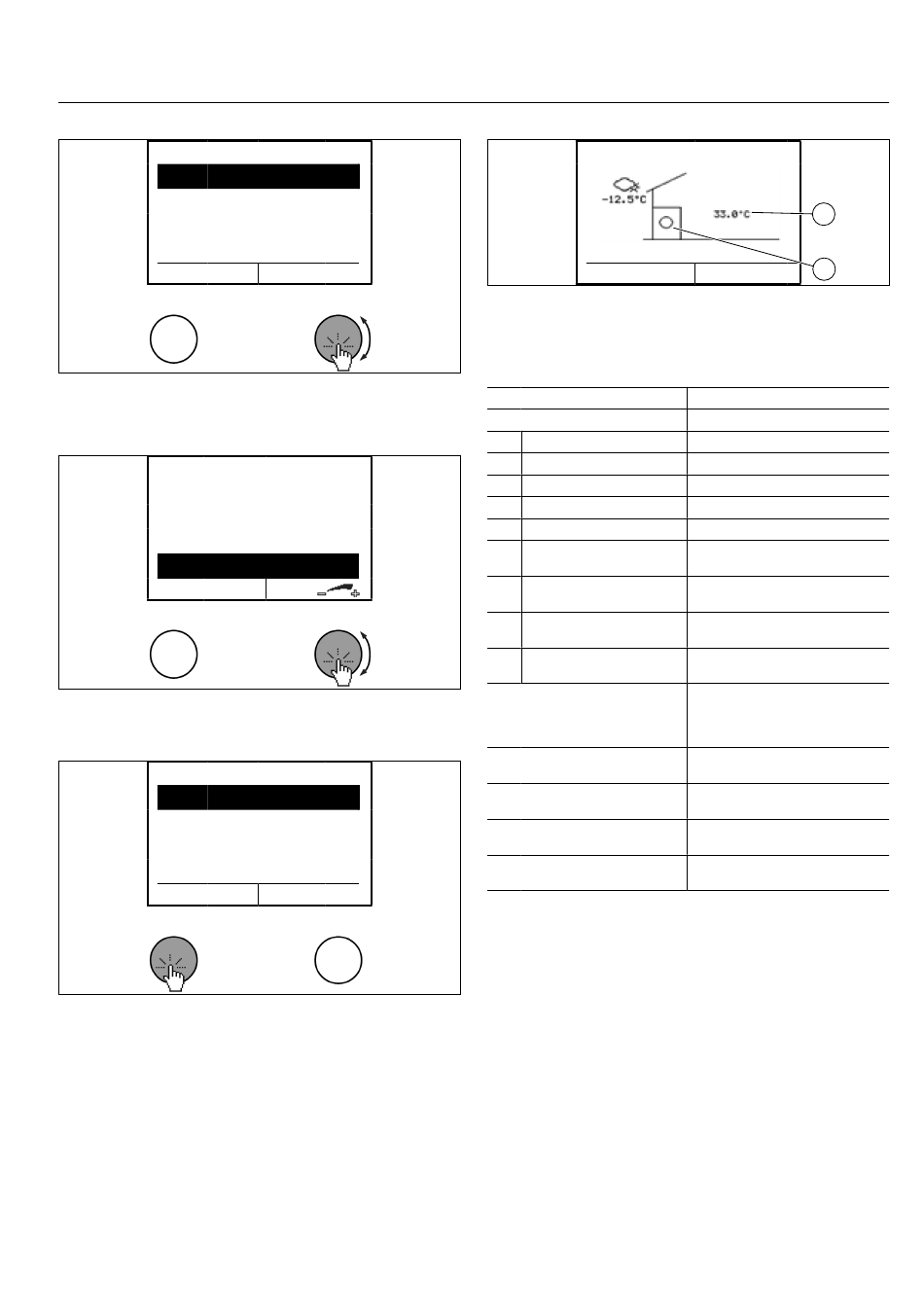

9.2

Temperaturbild

Das Temperaturbild der Zusatzheizung gibt einen Über-
blick über Zustand und Temperaturen.
OTE-DE | www.ochsner.com
-.-
ENTER
ZUSATZHEIZUNG
-.-
ENTER
ZUSATZHEIZUNG
ESC
1 Vorlauftemperatur Zusatzheizung (TPO)
2 Zusatzheizung EIN-AUS
9.3

Betriebsdaten

Betriebsdaten
02-053 Status Wärmeerzeuger
0 Abgeschaltet / Standby
1 Heizbetrieb
2 Vorlaufzeit Heizbetrieb
3 Extern gesperrt
21 TWVmax Abschaltung
22 TWVsoll Abschaltung
26 Bivalenzabschaltung
28 Minimale Auszeit
29 Minimale Einzeit
00-007 IST Temp. TWV
02-080 Schaltzyklen
02-081 Betriebsstunden
23-001 Heizenergie kWh
23-010 Heizenergie MWh
9.4

Statistik

In diesem Menü werden die jährlichen Werte für die er-
zeugte thermische Energie der elektrischen Zusatzheizung
angezeigt.
Für die elektrische Zusatzheizung wird ein Wirkungsgrad
von 100% angenommen. Daher entspricht der elektrische
Energieverbrauch 1:1 der erzeugten Heizenergie.
Die erste Verbrauchsperiode beginnt mit dem Inbetrieb-
nahmedatum. Jeder Verbrauchsperiode dauert ein Jahr
und wird 4 Jahre gespeichert.
1
2
ENTER
Beschreibung
Zusatzheizung eingeschaltet
Abschaltung über EVU
Zu hohe Vorlauftemperatur TWV
Schalthysterese für Handbetrieb
überschritten
Zusatzheizung wird angefordert,
ist jedoch gesperrt
Wärmeanforderung, jedoch Still-
standszeit aktiv
Keine Wärmeanforderung mehr,
Zusatzheizung noch aktiv
Temperatur am nächstgelegenen
Fühler der Zusatzheizung (Puf-
fer oben (TPO) oder im Vorlauf
(TWV))
Anzeige der absoluten Schaltzy-
klen der Zusatzheizung
Anzeige der absoluten Betriebs-
stunden der Zusatzheizung
Anzeige der absolut verrichteten
Energie in kWh
Anzeige der absolut verrichteten
Energie in MWh
43
