N° Composant
10 Relais de répartition de charge
11 Batterie de démarrage
12 Alternateur

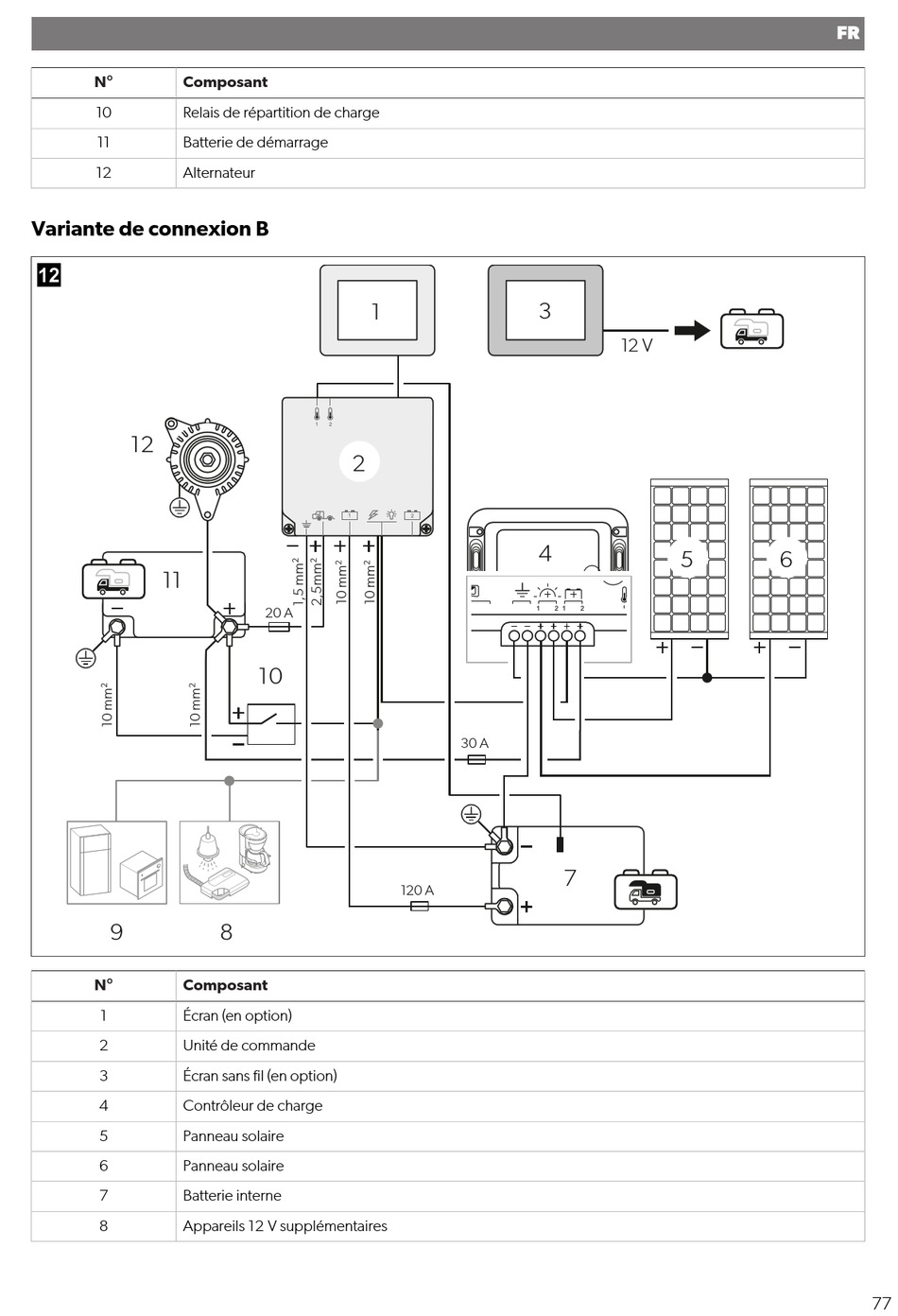

Variante de connexion B

12
11
9
N° Composant
1 Écran (en option)
2 Unité de commande
3 Écran sans fil (en option)
4 Contrôleur de charge
5 Panneau solaire
6 Panneau solaire
7 Batterie interne
8 Appareils 12 V supplémentaires
1
2
20 A
10
8
3
4
30 A
7
120 A
12 V
5 6
