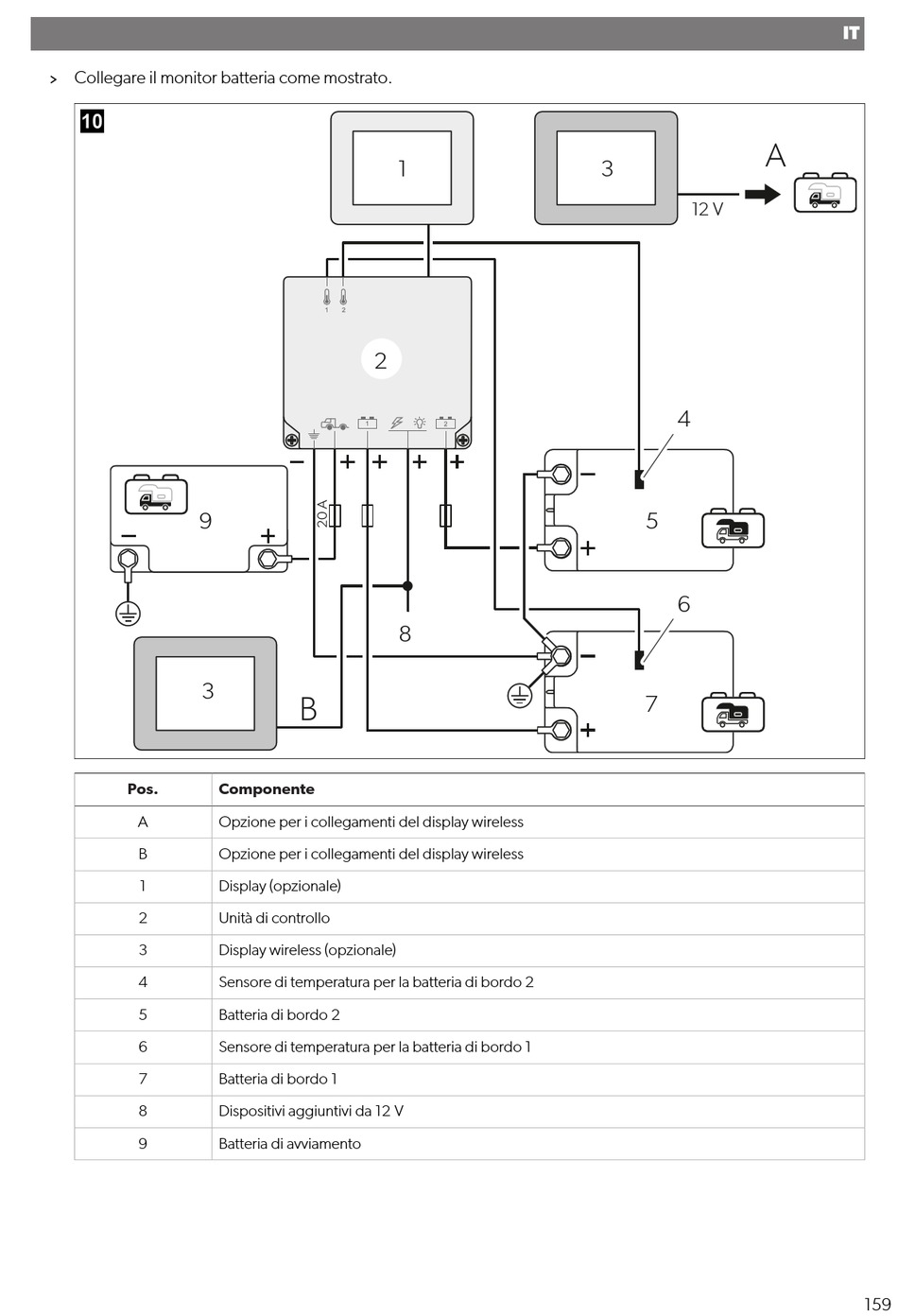

Collegare il monitor batteria come mostrato.

9
3
Pos.
A
B
1
2
3
4
5
6
7
8
9
2
B
Componente
Opzione per i collegamenti del display wireless
Opzione per i collegamenti del display wireless
Display (opzionale)
Unità di controllo
Display wireless (opzionale)
Sensore di temperatura per la batteria di bordo 2
Batteria di bordo 2
Sensore di temperatura per la batteria di bordo 1
Batteria di bordo 1
Dispositivi aggiuntivi da 12 V
Batteria di avviamento
1
8
A
3
12 V
4
5
6
7
IT
159
