HU
Sz.
10
11
12

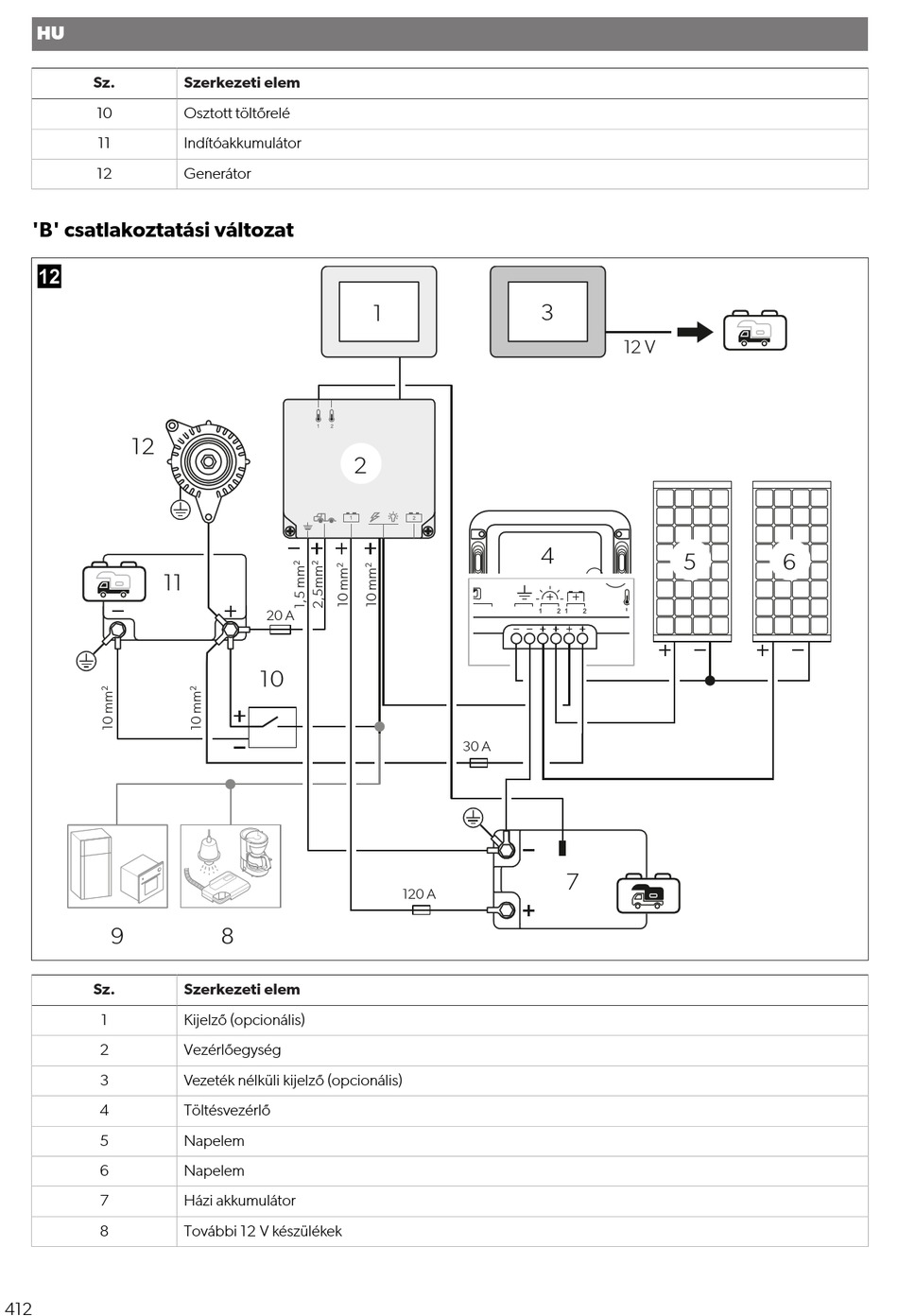

'B' csatlakoztatási változat

12
11
9
Sz.
1
2
3
4
5
6
7
8
412
Szerkezeti elem
Osztott töltőrelé
Indítóakkumulátor
Generátor
2
20 A
10
8
Szerkezeti elem
Kijelző (opcionális)
Vezérlőegység
Vezeték nélküli kijelző (opcionális)
Töltésvezérlő
Napelem
Napelem
Házi akkumulátor
További 12 V készülékek
3
1
4
30 A
120 A
12 V
5
7
6
