Núm. Componente
10 Relé separador de baterías
11 Batería de arranque
12 Alternador

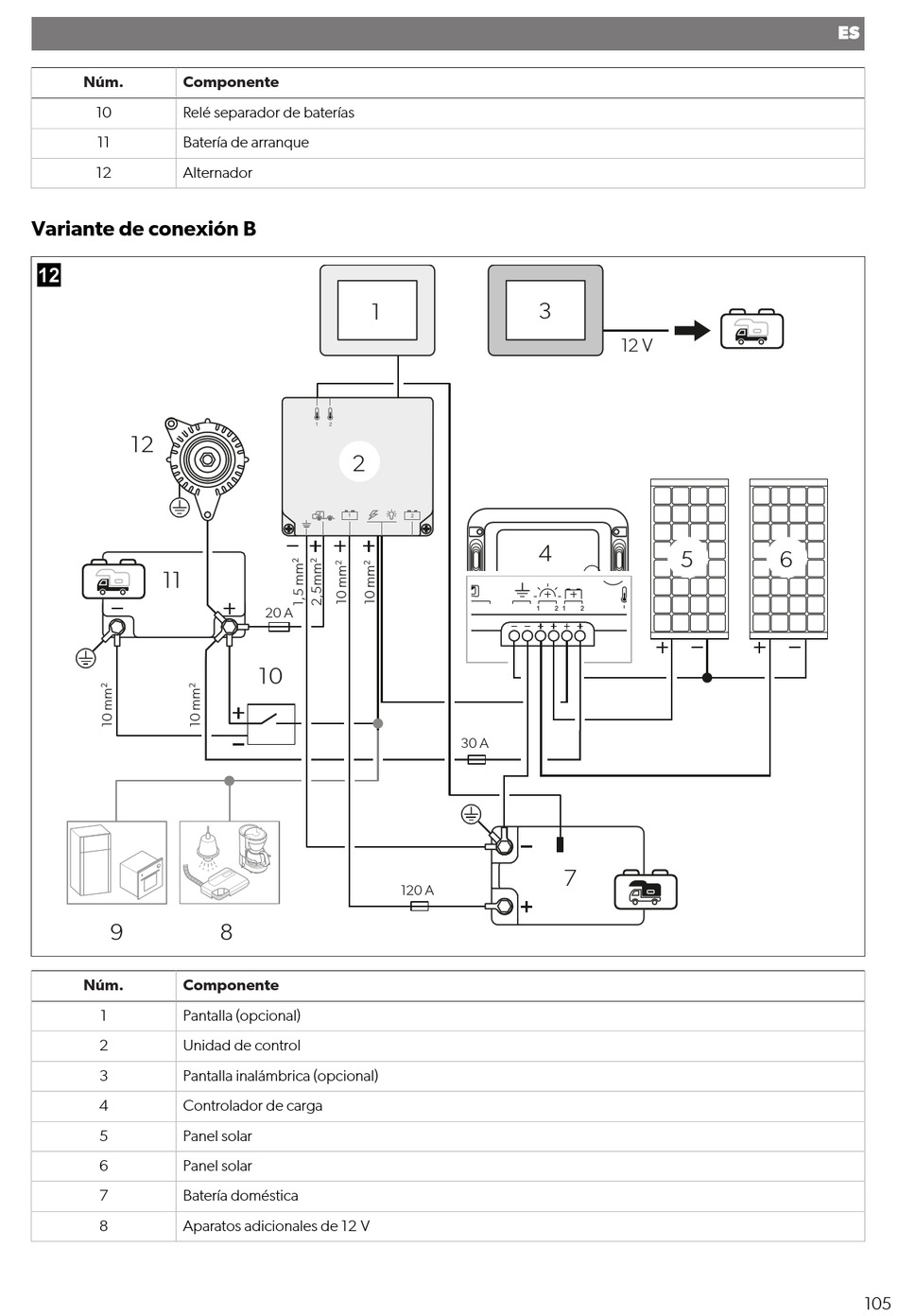

Variante de conexión B

12
11
9
Núm. Componente
1 Pantalla (opcional)
2 Unidad de control
3 Pantalla inalámbrica (opcional)
4 Controlador de carga
5 Panel solar
6 Panel solar
7 Batería doméstica
8 Aparatos adicionales de 12 V
1
2
20 A
10
8
3
4
30 A
7
120 A
12 V
5 6
ES
