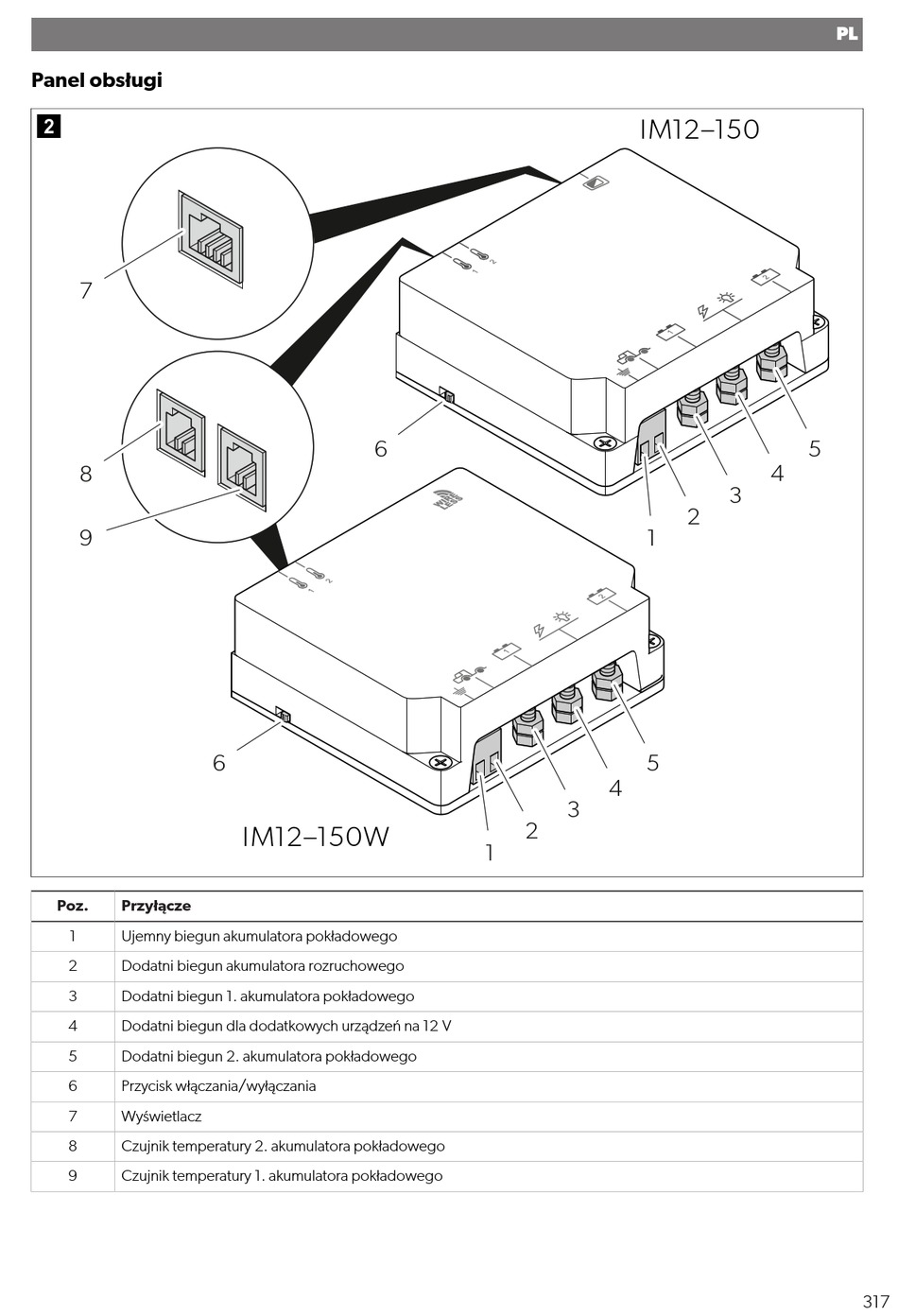

Panel obsługi

7
8
9
Poz. Przyłącze
1 Ujemny biegun akumulatora pokładowego
2 Dodatni biegun akumulatora rozruchowego
3 Dodatni biegun 1. akumulatora pokładowego
4 Dodatni biegun dla dodatkowych urządzeń na 12 V
5 Dodatni biegun 2. akumulatora pokładowego
6 Przycisk włączania/wyłączania
7 Wyświetlacz
8 Czujnik temperatury 2. akumulatora pokładowego
9 Czujnik temperatury 1. akumulatora pokładowego
6
6
IM12–150W
IM12–150
1
5
4
3
2
1
PL
5
4
3
2
317
