Dometic POWER & CONTROL IM12-150 Montage- Und Bedienungsanleitung Seite 103

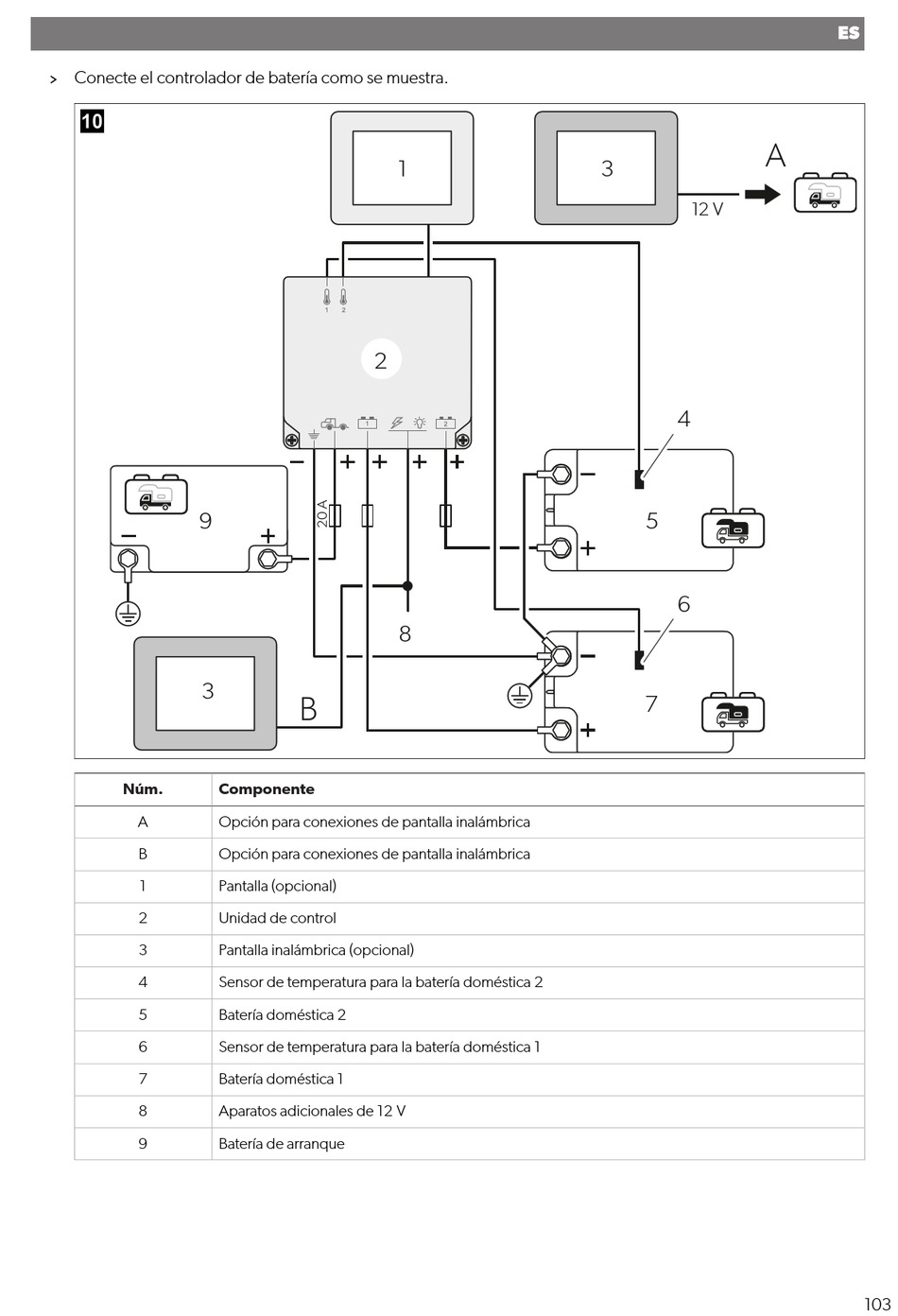

Conecte el controlador de batería como se muestra.

9
3
Núm.
A
B
1
2
3
4
5
6
7
8
9
2
B
Componente
Opción para conexiones de pantalla inalámbrica
Opción para conexiones de pantalla inalámbrica
Pantalla (opcional)
Unidad de control
Pantalla inalámbrica (opcional)
Sensor de temperatura para la batería doméstica 2
Batería doméstica 2
Sensor de temperatura para la batería doméstica 1
Batería doméstica 1
Aparatos adicionales de 12 V
Batería de arranque
1
8
A
3
12 V
4
5
6
7
ES
103
