TR
No.
10
11
12

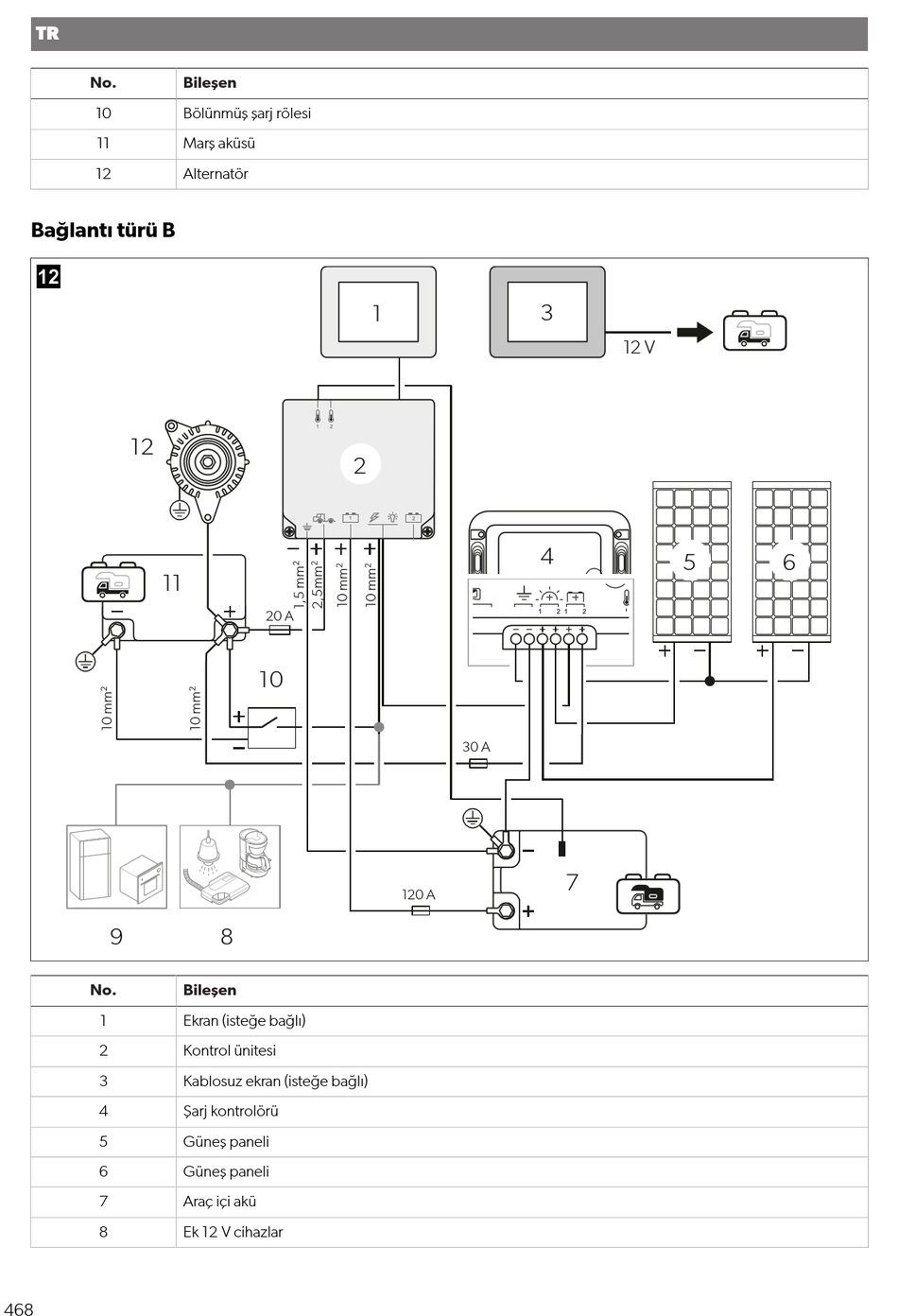

Bağlantı türü B

12
11
9
No.
1
2
3
4
5
6
7
8
468
Bileşen
Bölünmüş şarj rölesi
Marş aküsü
Alternatör
2
20 A
10
8
Bileşen
Ekran (isteğe bağlı)
Kontrol ünitesi
Kablosuz ekran (isteğe bağlı)
Şarj kontrolörü
Güneş paneli
Güneş paneli
Araç içi akü
Ek 12 V cihazlar
3
1
4
30 A
120 A
12 V
5
7
6
