Dometic POWER & CONTROL IM12-150 Montage- Und Bedienungsanleitung Seite 48

DE

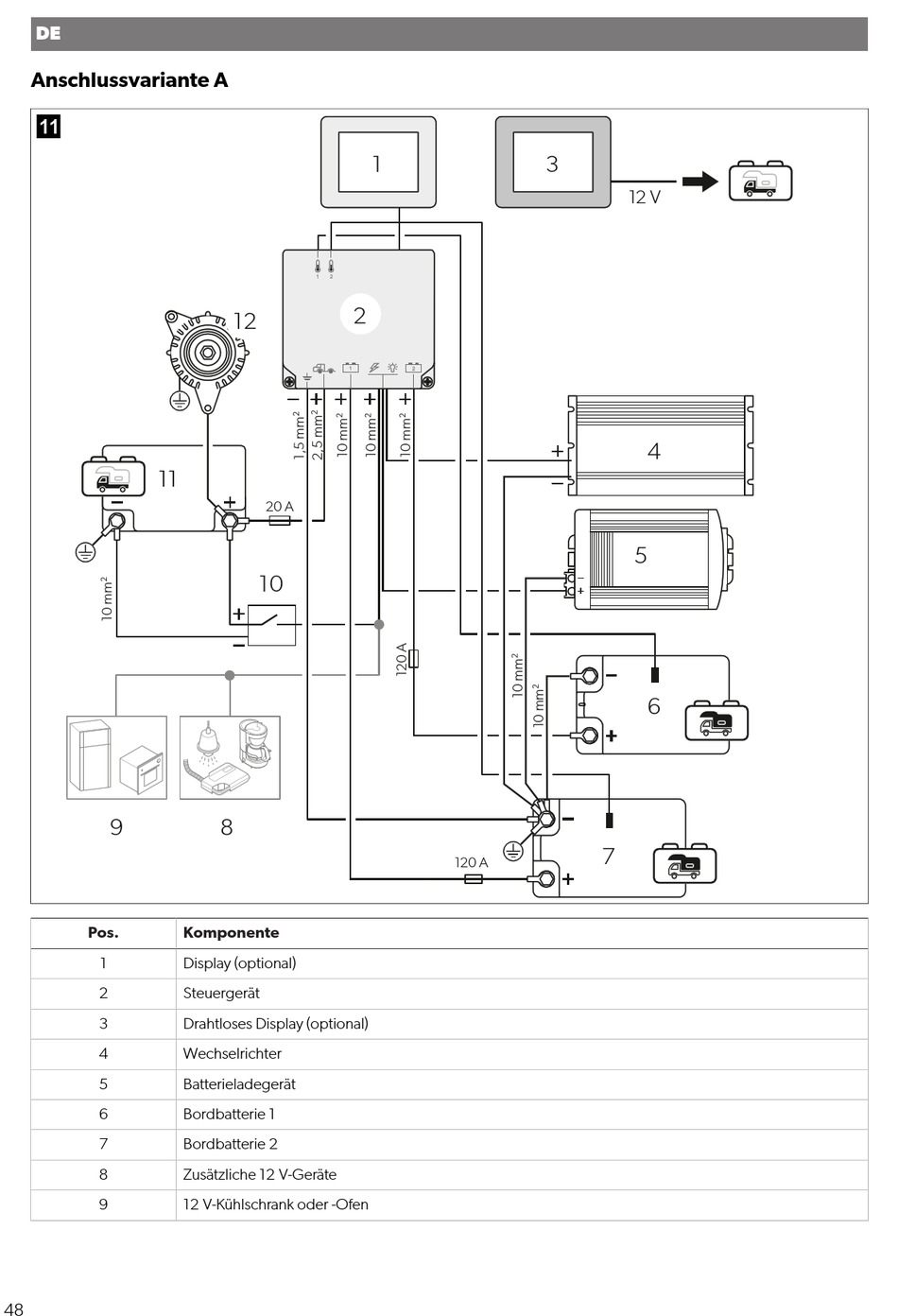

Anschlussvariante A

11
9
Pos.
1
2
3
4
5
6
7
8
9
48
2
12
20 A
10
8
Komponente
Display (optional)
Steuergerät
Drahtloses Display (optional)
Wechselrichter
Batterieladegerät
Bordbatterie 1
Bordbatterie 2
Zusätzliche 12 V-Geräte
12 V-Kühlschrank oder -Ofen
1
120 A
3
12 V
4
5
6
7
