Dometic POWER & CONTROL IM12-150 Montage- Und Bedienungsanleitung Seite 373

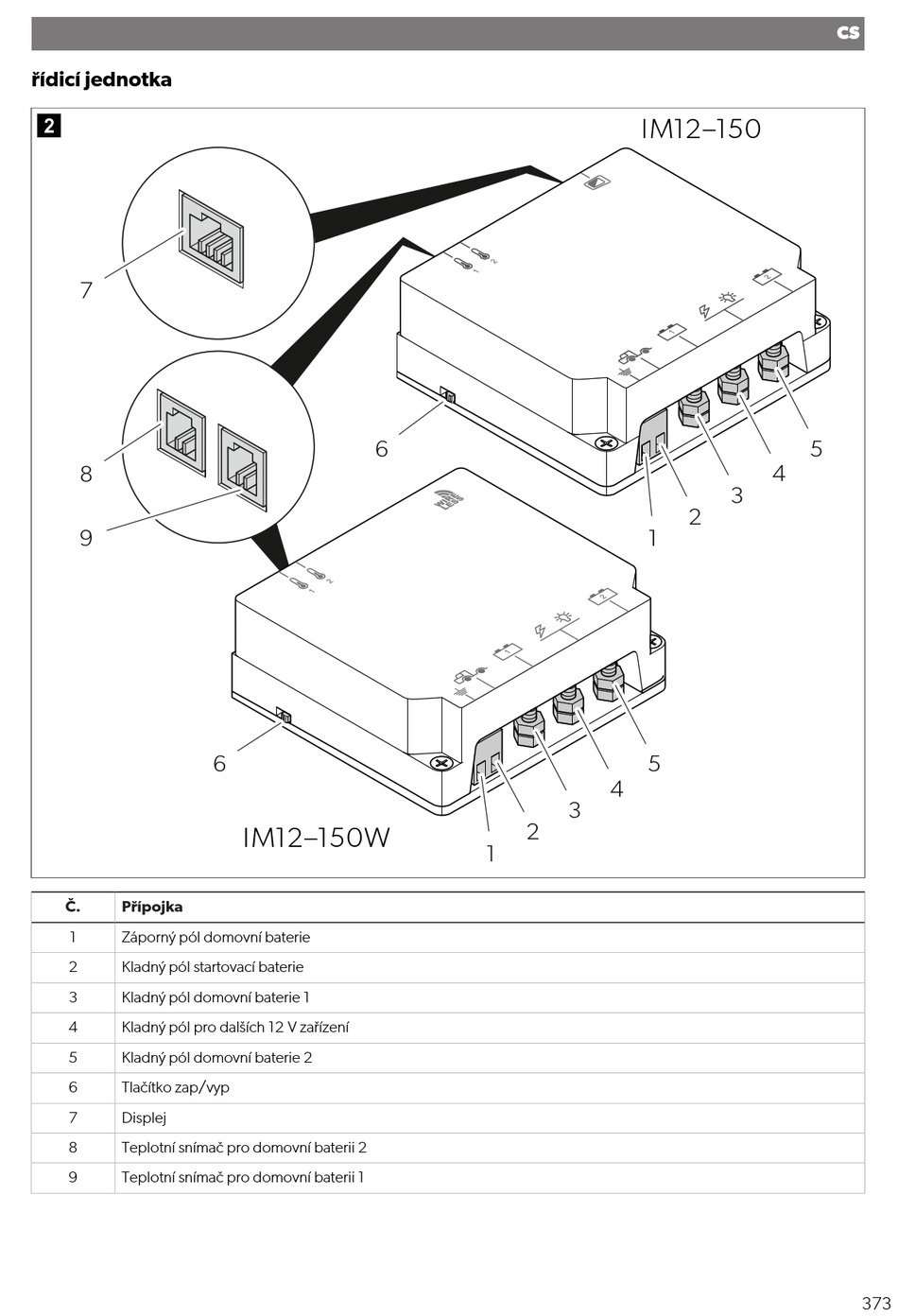

řídicí jednotka

7
8
9
Č. Přípojka
1 Záporný pól domovní baterie
2 Kladný pól startovací baterie
3 Kladný pól domovní baterie 1
4 Kladný pól pro dalších 12 V zařízení
5 Kladný pól domovní baterie 2
6 Tlačítko zap/vyp
7 Displej
8 Teplotní snímač pro domovní baterii 2
9 Teplotní snímač pro domovní baterii 1
6
6
IM12–150W
IM12–150
1
5
4
3
2
1
CS
5
4
3
2
373
