Weitere Hinweise zum Empfängereinbau
Im folgenden ein paar elementare Hinweise um bestmögliche Emp-
fangsverhältnisse zu erhalten:
EMPFÄNGERANTENNE:
• Möglichst in 90° Position verlegen um die Lageabhängigkeit zu verrin-
gern
• Nicht parallel zu elektrisch leitenden Materialien, wie Kabel, Bowden-
zug, Seilsteuerung, Karbonschubstangen etc., oder innen bzw. außen
an elektrisch leitenden Rümpfen entlang verlegen.
• Möglichst weit weg von:
- stromführenden Regler- oder Motorkabeln.
- Zündkerzen, Zündkerzenheizern.
- Orten mit statischer Aufladung, wie Zahnriemen, Turbinen etc.
- Aus Rümpfen mit abschirmenden Materialien (Karbon, Metall, etc.) auf
kürzestem Weg aus dem Rumpf führen.
- Das Antennen-Ende nicht an elektrisch leitenden Materialien (Metall,
Karbon) befestigen.
EMPFÄNGER:
• für die Platzierung des Empfängers gilt im Prinzip das Gleiche, wie vor-
stehend.
• möglichst keine anderen Elektronikkomponenten in unmittelbarer
Nähe positionieren.
• Stromversorgung möglichst mit einem niederohmigen NC- oder NiMH
Akku herstellen.
• Getaktete BEC-Systeme zur Stromversorgung sind zu vermeiden,
diese „Frequenzgeneratoren" erzeugen ein sich ständig änderndes
Frequenzspektrum mit hoher Leistung. Über das Anschlusskabel wird
dies dann direkt dem Empfänger zugeführt.
Durch die ständig wechselnde Last und Spannungslage können diese
Systeme oft keine ausreichende Stromversorgung bieten.
• Regler für höhere Zellenzahlen welche kein BEC-System für die Emp-
fängerstromversorgung haben, besitzen trotzdem ein „internes" BEC -
System für die Eigenversorgung der Regler-Elektronik, welche nach
dem gleichen Prinzip arbeitet, nur eben mit weniger Leistung. Durch
Anschluss wird hier ebenfalls die Störquelle direkt an den Empfänger
geführt. Es empfiehlt sich, einen Entstörfilter No. F 1413 einzusetzen
um diese Störungen vom Empfänger fern zu halten. Im Gegensatz zu
anderen Filtern, welche oft nur einen Ferritkern besitzen, filtert das
Futaba-Entstörfilter auch den Eingangsimpuls.
Modell:

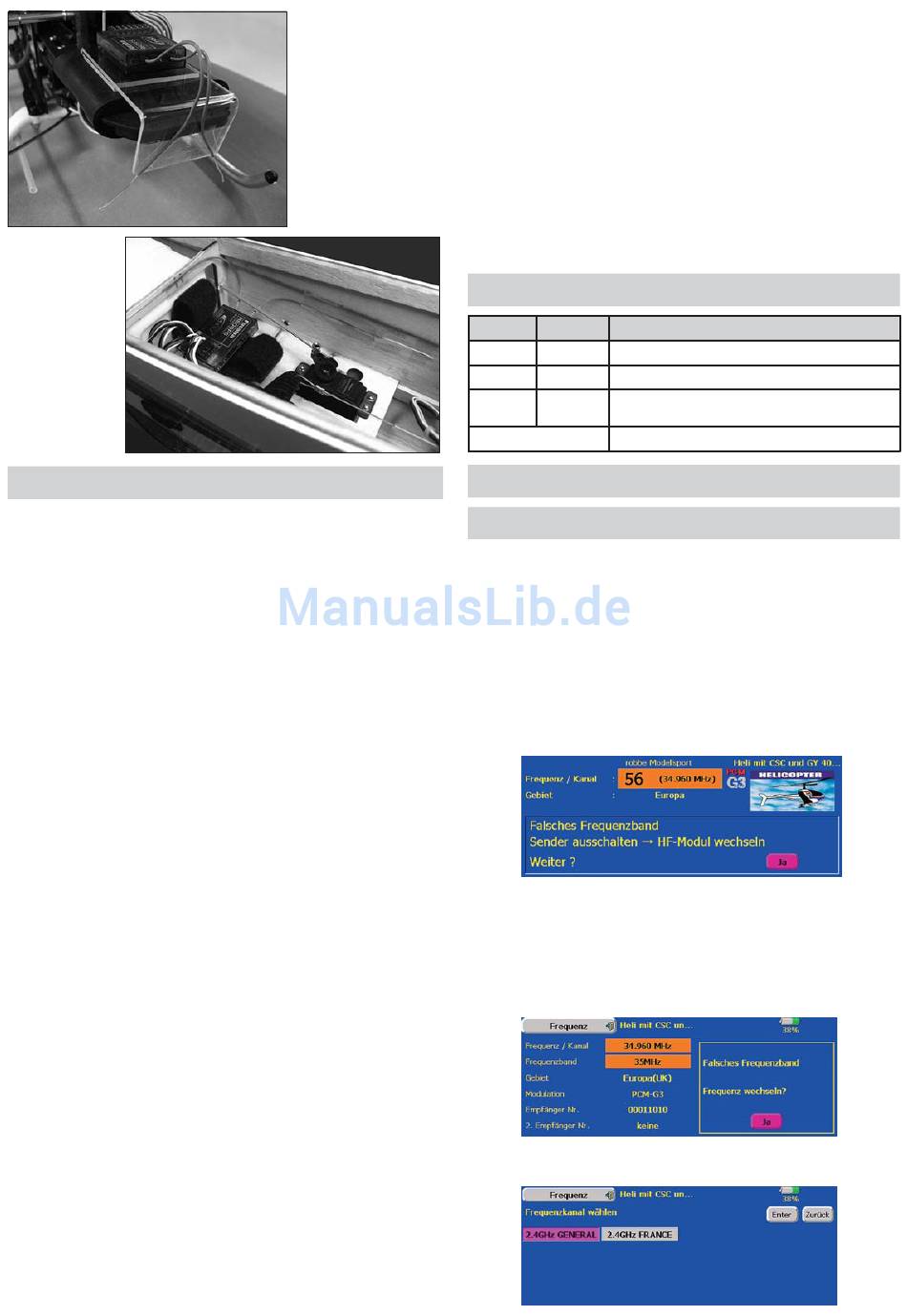

Die beiden Fotos zei- • Um statische Aufladungen zu verhindern sind am Modell Vorkehrun-
gen nur den schemati-
schen Einbau und
Antennenverlegung.
•
Für den Praxisbetrieb
muss der Empfänger
vibrationsgeschützt in
einer Schaumstoffum-
hüllung untergebracht
sein.
•
EMPFÄNGER LED STATUSANZEIGE
abwechselnd blinkend Nicht behebbarer Fehler
Software Update für FX-40/ T-14MZ
Erste Inbetriebnahme des TM-14 Moduls
Vor der Inbetriebnahme des TM14 FASST Modules ist es erforderlich die
Sendersoftware auf 2,4 GHz Benutzung upzudaten. Laden Sie dazu von
robbe-Support-Center http://support.robbe.com die entsprechende
Software herunter.
Entpacken sie die ZIP-Datei und Kopieren die beiden entpackten Dateien
sowie das Update-Verzeichnis auf die CF-Karte. Updateschalter am Sen-
der einschalten, Karte einstecken und Sender einschalten.
Durch Drücken des 3-D Hotkeys starten Sie das Update.
Nach erfolgtem Update Sender ausschalten, Updateschalter ausschal-
ten. Nun den Sender mit eingesetztem TM14 Modul wie gewohnt ein-
schalten. Es erscheint folgender Warnhinweis, da im Modellspeicher ja
ein anderes Frequenzband abgespeichert ist.
Sofern Sie nun auf 2,4 GHz umstellen wollen Betätigen Sie die Taste
"Ja".
Die HF-Abstrahlung wird nicht eingeschaltet und es erscheint das Start-
display.
Umstellung auf 2,4 GHz
Zur Änderung der Modulationsart das Feld 2,4 GHz im Startdiplay unten
links drücken oder Menü "FREQUENZ" im Basis Menü auswählen.
Im folgenden Display die Umstellung Bestätigen.
Danach erfolgt die Abfrage welches Freqenzband eingeschaltet werden
soll General oder France.
gen zu treffen.
HUBSCHRAUBER:
Verbinden Sie Heckrohr und Chassis mit einem Masseband. Bei Zahn-
riemenantrieb ggf. eine „Kupferbürste" anbringen um Aufladungen
vom Zahnriemen abzuleiten. Eventuell auch die Zahnriemenrollen
elektrisch leitend mit dem Chassis verbinden. Bei Elektro-Heli's ist es
meist erforderlich das Heckrohr mit dem Motorgehäuse zu verbinden.
TURBINEN:
Verbinden Sie das Abschirmblech der Turbine mit einem Masseband
um statische Aufladungen zu verhindern
LED grün LED rot Funktion/Status
AUS EIN
Sendersignal wird
EIN AUS Sendersignal wird empfangen
Sendersignale werden empfangen, aber falsche
blinkt AUS
Codenummer.
NICHT
empfangen
