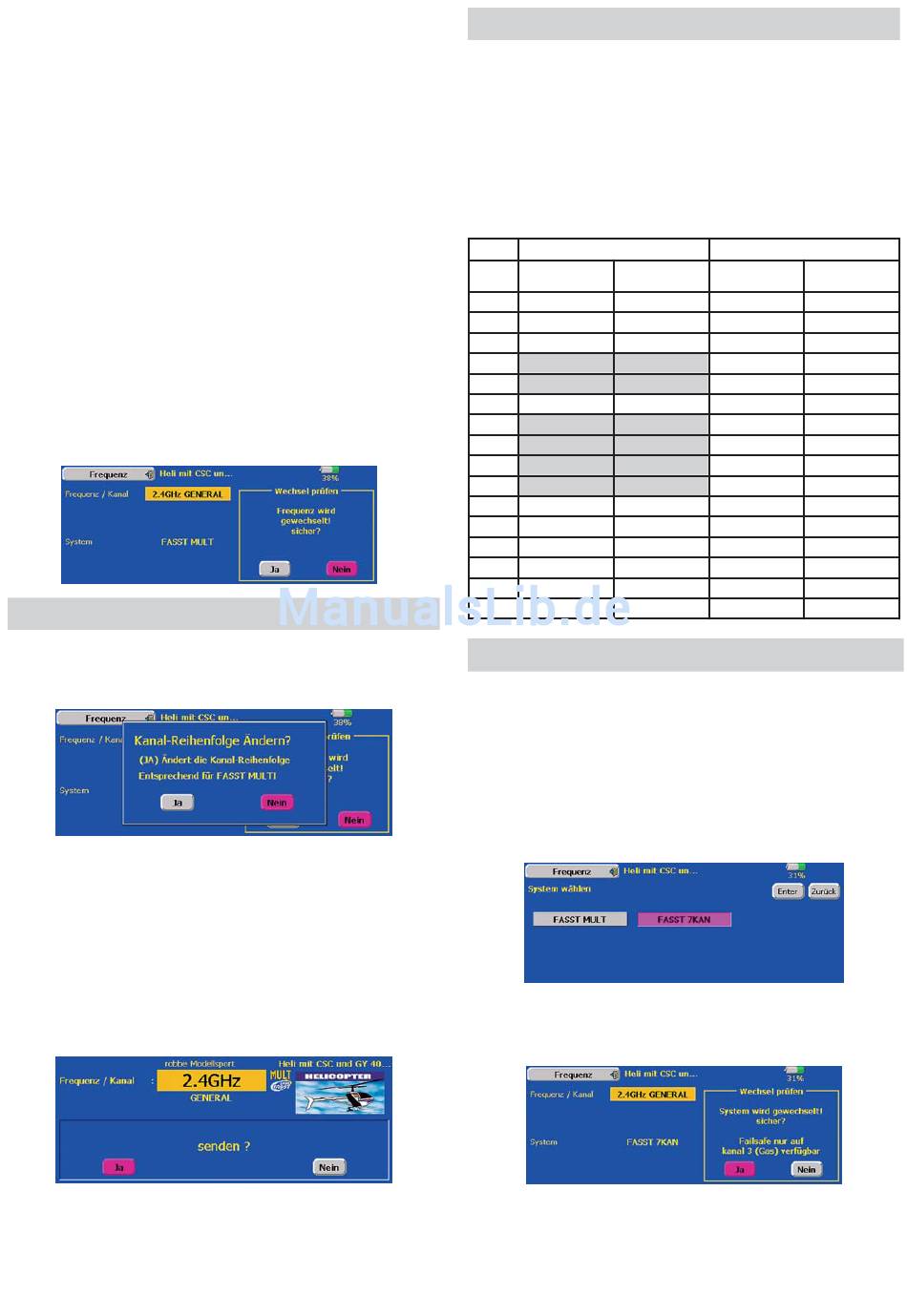

ROBBE-Futaba F 8042 Bedienungsanleitung Seite 89

Hinweis zur Auswahl des Frequenzbereiches im 2,4 GHz Band.
Einsatzgebiet: Länder der EU, Schweiz, Norwegen, Island, Russland. Im
2,4 GHz Band stehen 2 verschiedene Frequenzbereiche zur Verfügung:
1. 2400...2483,5 MHz, Schalterstellung „General".
Dieser Frequenzbereich ist nicht in allen EU-Ländern einheitlich (harmo-
nisiert), z.B. in Frankreich, weswegen eine Kennzeichnung mit „CE !" zu
erfolgen hat. Zudem müssen diese Geräte seitens des Herstellers bei den
zuständigen nationalen Stellen „notifiziert" (angemeldet) werden. Auf die-
sem Frequenzband können, durch die fehlende Frequenzharmonisie-
rung, abweichende nationale Regelungen für die Nutzung des 2,4 GHz
Bandes oder die Abstra h lungs leistung gelten.
2. 2400...2454 MHz, Schalterstellung „France".
Dieser Frequenzbereich ist EU-weit harmonisiert, Kennzeichnung „CE".
Hier ist keine Notifikation notwendig und es gelten keine nationalen Ein-
schränkungen.
Empfehlung:
Für die Länder Österreich, Frankreich, Russland, Italien und Belgien ist
der Frequenzbereich 2 (2400...2454 MHz) "Schalterstellung France" aus-
zuwählen. In Rumänien und Bulgarien ist eine zusätzliche generelle
Genehmigung erforderlich, kontaktieren Sie Ihre Behörde. In Norwegen
ist der Einsatz im 20 km-Umkreis von der Forschungsstation Ny Aele-
sund nicht erlaubt.
Nach entsprechender Auswahl Bestätigen Sie den Frequenzwechsel.
Kanalreihenfolge (nur G3)
Sofern in diesem Modellspeicher ein Heli-Menü mit Modulationart G3
aktiv ist, erscheint eine weitere Abfrage, in der die Änderung der Kanal-
reihenfolge automatisch durchgeführt werden kann.
Wenn dies NICHT für Sie zutrifft dann Betätigen Sie die Taste "Nein"
Erläuterung:
Um ein optimales, zeitgleiches Laufen der 3 (4) Taumelscheibenservos
für Profi-Piloten zu erhalten ist es erforderlich die empfängerseitige Ka-
nalreihenfolge zu ändern.
Wenn dies gewünscht wird bitte Taste "Ja" drücken.
Wenn nun auf dem 2,4 GHz Band gesendet werden soll bestätigen Sie
mit "Ja". Der Sender wird dann mit der FASST MULT (14-Kanal Modula-
tionsart) gestartet.
Bei "Nein" bleibt die Sendeleistung abgeschaltet und kann zu einem spä-
teren Zeitpunkt eingeschaltet werden.
HINWEIS: Vor dem ersten Start unbedingt einen Reichweitentest durch-
führen!!
Kanalreihenfolge (nur G3) Servoanschlüsse
Wenn zur Optimierung der Taumelscheibensteuerung die Kanalzuord-
nung automatisch neu angeordnet wird, so ist es erforderlich die entspre-
chenden Servoausgänge gemäß nachstehender Tabelle am Empfänger
umzustecken.
Die angegebene Reihenfolge weicht von der Reihenfolge in der G3
Modulationsart ab. Im Falle eines Resets wird künftig automatisch die
nachstehende Reihenfolge konfiguriert.
Die automatische Kanalreihenfolge-Einstellung wirkt nur im Heli-Menü
und nur bei G3 Modulationart. Modelle mit PCM 1024 oder PPM (FM)
Modulation bleiben davon unberührt.
Multi Kanal
Ausser
Kanal H-4, H4X
H-4, H4X
1 Roll
2 Nick
3 Pitch
4 Heckrotor
5 Kreisel Heckrotor
6 Gas
7 Regler
8 Regler 2
9 Nadel Regler 2
10 AUX 3
11 AUX 2
12 AUX 1
VC1 AUX 1
VC2 AUX 1
VC3 AUX 1
VC4 AUX 1
Auswahl Modulationsart FASST 7KAN / MULT
Das TM-14 Modul kann in zwei verschiedenen Modulationsarten betrie-
ben werden: FASST MULT (8-14 Kanäle) und FASST 7KAN (6-7 Kanäle).
Im Startdisplay unten links wird die aktive Modulationsart angzeigt.
1. Zur Änderung der Modulationsart das Feld 2,4 GHz im Startdisplay
unten links drücken oder Menü "FREQUENZ" im Basis Menü auswäh-
len.
2. Bewegen Sie den Cursor zur gewüschten Modulationsart wählen Sie
die entsprechende aus. Die Modulationsart wird im jeweiligen Modell-
speicher mit abgespeichert.
Für die unterschiedlichen FASST 2,4 GHz Empfänger ist folgende Mo-
dulationsart zu wählen:
FASST MULT: 14 Kanal Modus, Empfänger R608FS und R6014FS
FASST 7CH: 7 Kanal Modus, Empfänger R606FS, R607FS, R617FS
Hinweis:
Im FASST 7KAN Modus steht die Failsafe Funktion nur für den Gaskanal
(3) zur Verfügung und kann nicht getauscht werden!
Wenn die Failsafe Funktion für den Gaskanal aktiv ist, ist gleichzeitig
auch die Battery Failsafe Funktion aktiv.
7 Kanal
Ausser
H-4, H4X
Roll Roll
Nick Nick
Pitch Gas
Nick 2 Pitch
Kreisel
Gas Heckrotor
Kreisel Regler
Nadel AUX 5
AUX 4
Nadel AUX 3
AUX 2 AUX 2
AUX 1 AUX 1
AUX 1 AUX 1
AUX 1 AUX 1
AUX 1 AUX 1
AUX 1 AUX 1
H-4, H4X
Roll
Nick
Gas
Pitch
Kreisel
Heckrotor
Nick 2
AUX 5
AUX 4
AUX 3
AUX 2
AUX 1
AUX 1
AUX 1
AUX 1
AUX 1
