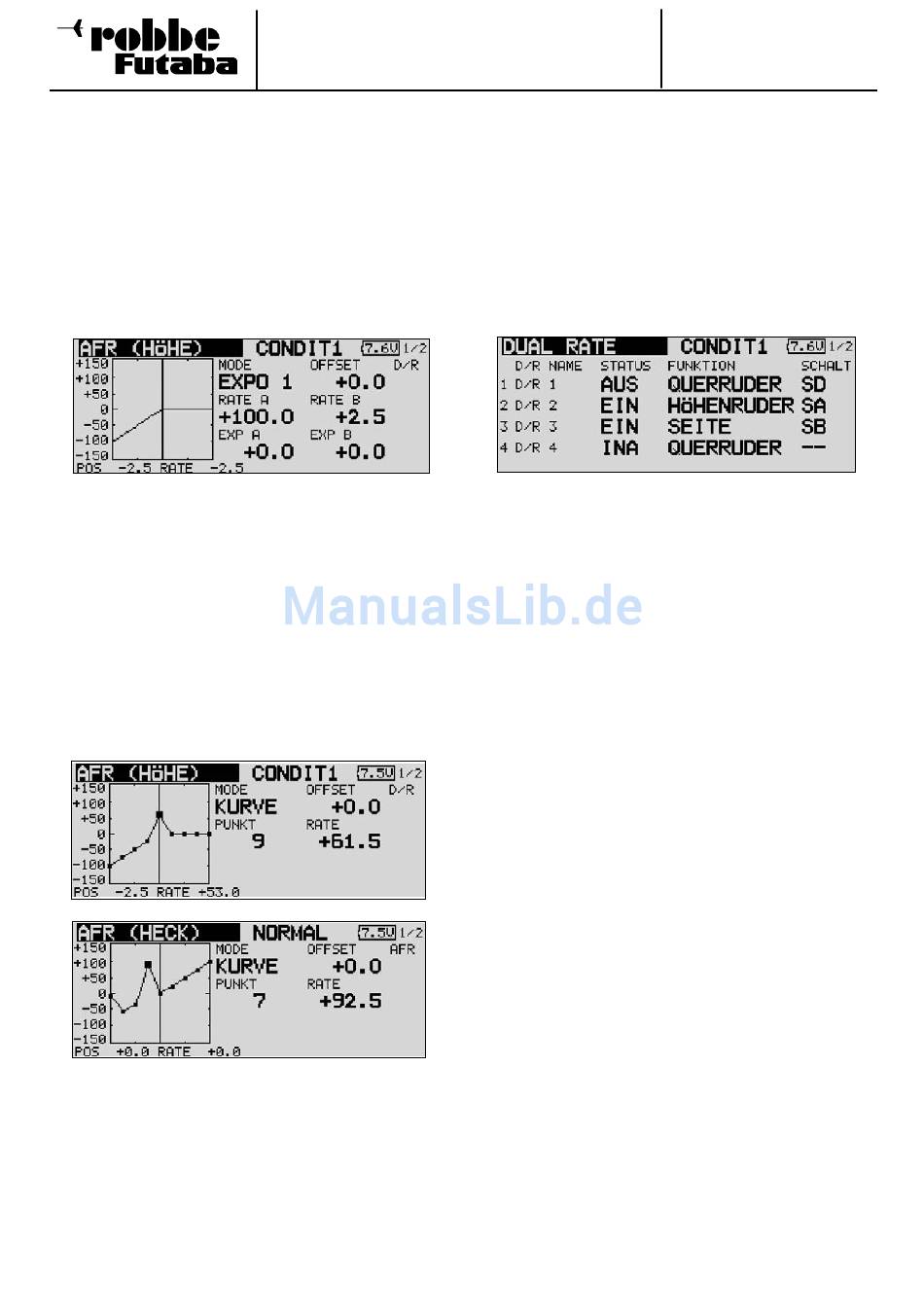

Für die frei wählbare Kurve müssen Kur ven punkte definiert
werden. Die beiden Ab bildungen zeigen Dis play ausschnitte
als Bei spiele für diese Kurven.
• Markieren Sie mit dem Cursor das Feld in dem der jeweilige
Kurvenpunkt an gezeigt wird (POINT).
• Die Auswahl des Punktes für den Veränderungen durchge-
führt werden sollen, erfolgt mit dem '3-D-Hotkey'. Ist der
gewünschte Punkt aktiviert, wird im Feld 'RATE' der Wert
durch Drehbewegungen am '3-D-Hotkey' vorgegeben.
• In der Voreinstellung stehen 9 verschiedene Punkte zur Ver-
fügung. Die Anzahl kann aber für spezielle Einsatzzwecke
zwischen 2...17 Punkten variiert werden.
• Danach muss die Position des Kurvenpunktes bestimmt
werden. Das entsprechende Feld ist zu markieren und der
Wert durch Drehbewegung am '3-D-Hotkey' einzustellen.
Danach muss die 'EDIT'-Taste für mind. 1 Sek. betätigt wer-
den, um den neuen Punkt einzufügen.
• Um einen Punkt zu löschen gehen Sie wie folgt vor: Das
Punkteeinstellfeld (POINT) markieren, mit dem '3-D-Hotkey'
den zu löschenden Punkt auswählen und die 'EDIT'-Taste
für mind. 1 Sek. betätigen.
• Auch diese beiden Kurvenarten können mit 'Offset' nach
der bereits beschriebenen Methode vertikal verschoben
werden.
FX-30
13.3 DUAL-RATE EINSTELLUNG
• Es lassen sich bis zu sechs verschiedene Dual Rate Einstel-
lungen vorgeben. Dazu markieren Sie das Feld (Dual Rate)
und betätigen die 'EDIT'-Taste. Die Anzeige wechselt, in
dem folgenden Untermenü können Sie die Einstellungen
durchführen.
• Zunächst müssen Sie die D/R-Einstellungen die Sie benut-
zen wollen, aktivieren. Dazu setzen Sie den Marker in der
entsprechenden Zeile auf das erste Feld. Durch eine Dreh-
bewegung am '3-D-Hotkey' erfolgt die Aktivierung (von INA
auf ACT). Die Veränderung muss mit EDIT bestätigt werden.
• Im Feld 'Funktion' kann auf die gleiche Art und Weise der
Kanal auswählt werden, für den die D/R-Einstellung gelten
soll. Danach müssen Sie einen Betätigungsschalter aus-
wählen. Mit dem 3-D-Hotkey das Feld markieren und die
'EDIT'-Taste drücken, im dann folgenden Schalterauswahl-
menü den gewünschten Schalter und die Betätigungsrich-
tung bestimmen.
• Die Dual Rate Funktion dient als eine zweite per Schalter
abrufbare Steuerkurve. Es ist einstellbar ob linear mit klei-
neren Wegen (klassisches D/R), Expo1, Expo2 oder eine
2...17 Punkt Kurve gewählt wird.
Mit der Funktion D/R (Dual Rate) kann für bis zu 6 Steuergeber
eine zweite Steuerkurve eingestellt werden, welche per Schal-
ter umgeschaltet wird. Dabei ist es gleich ob ein Steuergeber 6
Schaltbare Kurven hat, oder 3 Steuergeber bis zu 2 Kurven
oder 6 Geber und 1 Kurve.
Diese Funktion kann genutzt werden um in bestimmten Flug-
phasen (Start, Landung) die Steuergeberwege an das Modell
anzupassen.
Über diese komfortable Einstellung hinaus, besteht zusätzlich
noch die Möglichkeit über 8 Flugzustände die vorgenannten
16 AFR-Kurven nochmals für jeden Flugzustand individuell
einzustellen.
