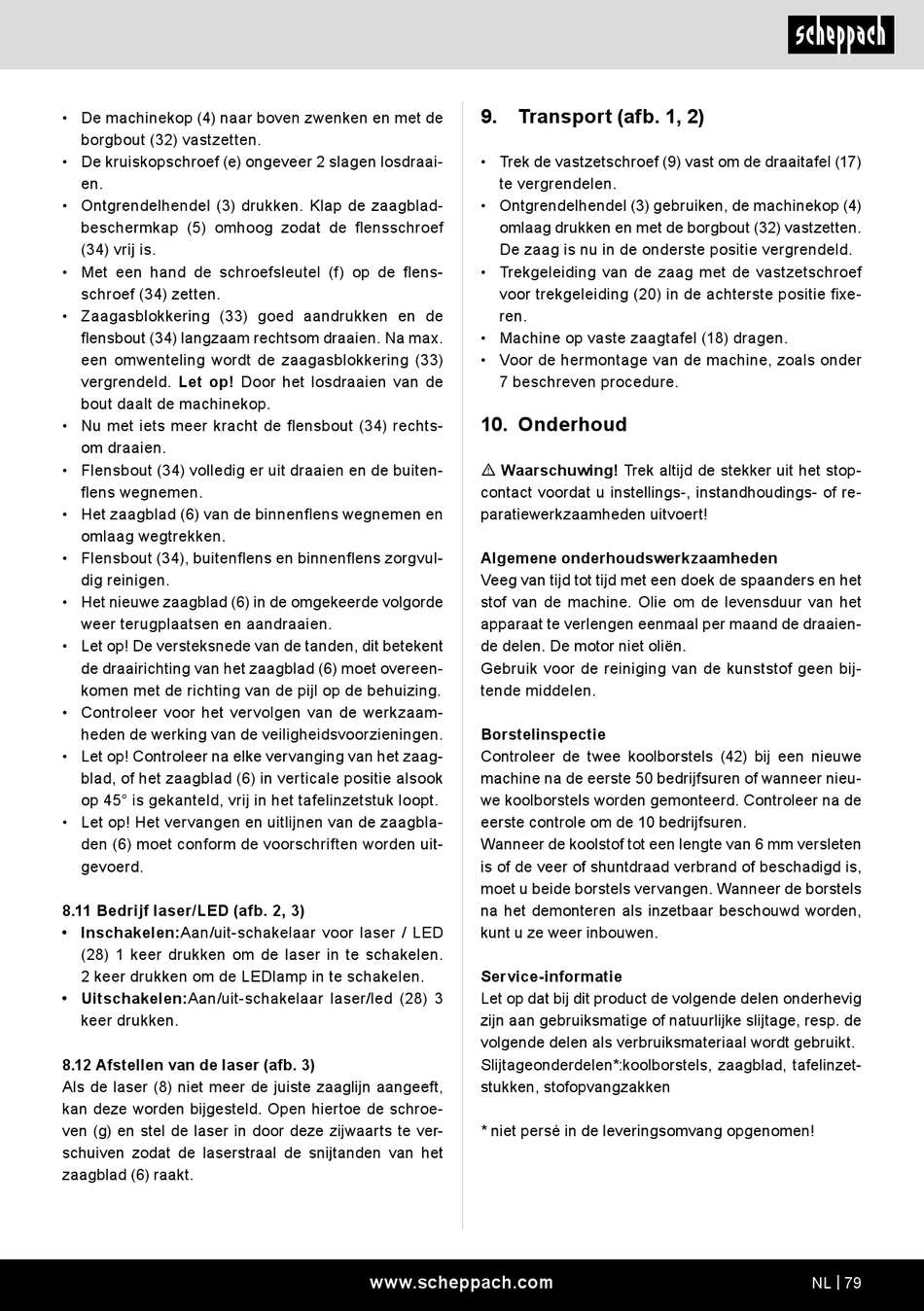

• De machinekop (4) naar boven zwenken en met de
borgbout (32) vastzetten.
• De kruiskopschroef (e) ongeveer 2 slagen losdraai-
en.
• Ontgrendelhendel (3) drukken. Klap de zaagblad-
beschermkap (5) omhoog zodat de flensschroef
(34) vrij is.
• Met een hand de schroefsleutel (f) op de flens-
schroef (34) zetten.
• Zaagasblokkering (33) goed aandrukken en de
flensbout (34) langzaam rechtsom draaien. Na max.
een omwenteling wordt de zaagasblokkering (33)
vergrendeld. Let op! Door het losdraaien van de
bout daalt de machinekop.
• Nu met iets meer kracht de flensbout (34) rechts-
om draaien.
• Flensbout (34) volledig er uit draaien en de buiten-
flens wegnemen.
• Het zaagblad (6) van de binnenflens wegnemen en
omlaag wegtrekken.
• Flensbout (34), buitenflens en binnenflens zorgvul-
dig reinigen.
• Het nieuwe zaagblad (6) in de omgekeerde volgorde
weer terugplaatsen en aandraaien.
• Let op! De versteksnede van de tanden, dit betekent
de draairichting van het zaagblad (6) moet overeen-
komen met de richting van de pijl op de behuizing.
• Controleer voor het vervolgen van de werkzaam-
heden de werking van de veiligheidsvoorzieningen.
• Let op! Controleer na elke vervanging van het zaag-
blad, of het zaagblad (6) in verticale positie alsook
op 45° is gekanteld, vrij in het tafelinzetstuk loopt.
• Let op! Het vervangen en uitlijnen van de zaagbla-
den (6) moet conform de voorschriften worden uit-
gevoerd.
8.11 Bedrijf laser/LED (afb. 2, 3)
• Inschakelen:Aan/uit-schakelaar voor laser / LED
(28) 1 keer drukken om de laser in te schakelen.
2 keer drukken om de LEDlamp in te schakelen.
• Uitschakelen:Aan/uit-schakelaar laser/led (28) 3
keer drukken.
8.12 Afstellen van de laser (afb. 3)
Als de laser (8) niet meer de juiste zaaglijn aangeeft,
kan deze worden bijgesteld. Open hiertoe de schroe-
ven (g) en stel de laser in door deze zijwaarts te ver-
schuiven zodat de laserstraal de snijtanden van het
zaagblad (6) raakt.
9.

Transport (afb. 1, 2)

• Trek de vastzetschroef (9) vast om de draaitafel (17)
te vergrendelen.
• Ontgrendelhendel (3) gebruiken, de machinekop (4)
omlaag drukken en met de borgbout (32) vastzetten.
De zaag is nu in de onderste positie vergrendeld.
• Trekgeleiding van de zaag met de vastzetschroef
voor trekgeleiding (20) in de achterste positie fixe-
ren.
• Machine op vaste zaagtafel (18) dragen.
• Voor de hermontage van de machine, zoals onder
7 beschreven procedure.

10. Onderhoud

m Waarschuwing! Trek altijd de stekker uit het stop-
contact voordat u instellings-, instandhoudings- of re-
paratiewerkzaamheden uitvoert!
Algemene onderhoudswerkzaamheden
Veeg van tijd tot tijd met een doek de spaanders en het
stof van de machine. Olie om de levensduur van het
apparaat te verlengen eenmaal per maand de draaien-
de delen. De motor niet oliën.
Gebruik voor de reiniging van de kunststof geen bij-
tende middelen.
Borstelinspectie
Controleer de twee koolborstels (42) bij een nieuwe
machine na de eerste 50 bedrijfsuren of wanneer nieu-
we koolborstels worden gemonteerd. Controleer na de
eerste controle om de 10 bedrijfsuren.
Wanneer de koolstof tot een lengte van 6 mm versleten
is of de veer of shuntdraad verbrand of beschadigd is,
moet u beide borstels vervangen. Wanneer de borstels
na het demonteren als inzetbaar beschouwd worden,
kunt u ze weer inbouwen.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig
zijn aan gebruiksmatige of natuurlijke slijtage, resp. de
volgende delen als verbruiksmateriaal wordt gebruikt.
Slijtageonderdelen*:koolborstels, zaagblad, tafelinzet-
stukken, stofopvangzakken
* niet persé in de leveringsomvang opgenomen!
