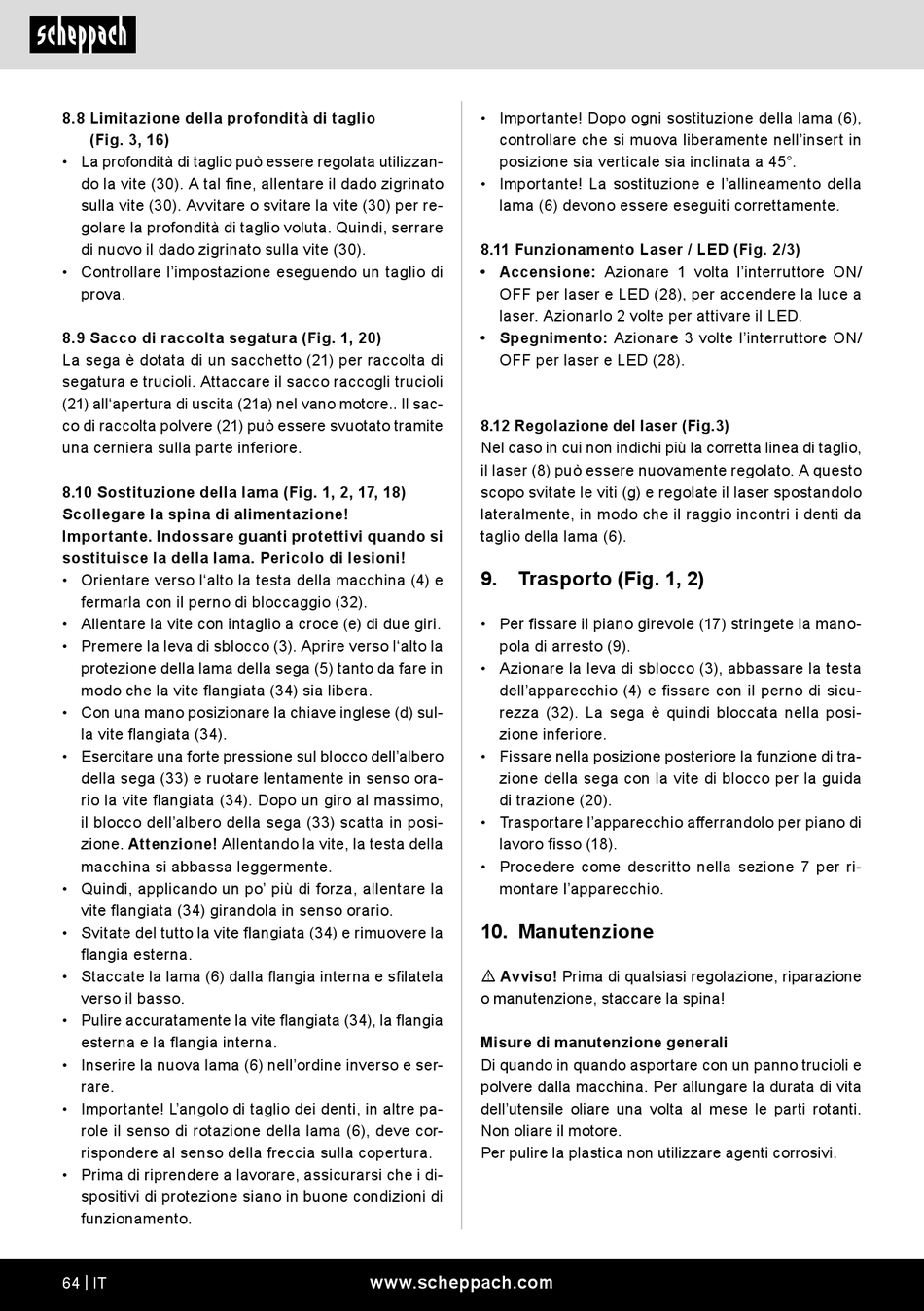

8.8 Limitazione della profondità di taglio
(Fig. 3, 16)
• La profondità di taglio può essere regolata utilizzan-
do la vite (30). A tal fine, allentare il dado zigrinato
sulla vite (30). Avvitare o svitare la vite (30) per re-
golare la profondità di taglio voluta. Quindi, serrare
di nuovo il dado zigrinato sulla vite (30).
• Controllare l'impostazione eseguendo un taglio di
prova.
8.9 Sacco di raccolta segatura (Fig. 1, 20)
La sega è dotata di un sacchetto (21) per raccolta di
segatura e trucioli. Attaccare il sacco raccogli trucioli
(21) all'apertura di uscita (21a) nel vano motore.. Il sac-
co di raccolta polvere (21) può essere svuotato tramite
una cerniera sulla parte inferiore.
8.10 Sostituzione della lama (Fig. 1, 2, 17, 18)
Scollegare la spina di alimentazione!
Importante. Indossare guanti protettivi quando si
sostituisce la della lama. Pericolo di lesioni!
• Orientare verso l'alto la testa della macchina (4) e
fermarla con il perno di bloccaggio (32).
• Allentare la vite con intaglio a croce (e) di due giri.
• Premere la leva di sblocco (3). Aprire verso l'alto la
protezione della lama della sega (5) tanto da fare in
modo che la vite flangiata (34) sia libera.
• Con una mano posizionare la chiave inglese (d) sul-
la vite flangiata (34).
• Esercitare una forte pressione sul blocco dell'albero
della sega (33) e ruotare lentamente in senso ora-
rio la vite flangiata (34). Dopo un giro al massimo,
il blocco dell'albero della sega (33) scatta in posi-
zione. Attenzione! Allentando la vite, la testa della
macchina si abbassa leggermente.
• Quindi, applicando un po' più di forza, allentare la
vite flangiata (34) girandola in senso orario.
• Svitate del tutto la vite flangiata (34) e rimuovere la
flangia esterna.
• Staccate la lama (6) dalla flangia interna e sfilatela
verso il basso.
• Pulire accuratamente la vite flangiata (34), la flangia
esterna e la flangia interna.
• Inserire la nuova lama (6) nell'ordine inverso e ser-
rare.
• Importante! L'angolo di taglio dei denti, in altre pa-
role il senso di rotazione della lama (6), deve cor-
rispondere al senso della freccia sulla copertura.
• Prima di riprendere a lavorare, assicurarsi che i di-
spositivi di protezione siano in buone condizioni di
funzionamento.
64 | IT
• Importante! Dopo ogni sostituzione della lama (6),
controllare che si muova liberamente nell'insert in
posizione sia verticale sia inclinata a 45°.
• Importante! La sostituzione e l'allineamento della
lama (6) devono essere eseguiti correttamente.
8.11 Funzionamento Laser / LED (Fig. 2/3)
• Accensione: Azionare 1 volta l'interruttore ON/
OFF per laser e LED (28), per accendere la luce a
laser. Azionarlo 2 volte per attivare il LED.
• Spegnimento: Azionare 3 volte l'interruttore ON/
OFF per laser e LED (28).
8.12 Regolazione del laser (Fig.3)
Nel caso in cui non indichi più la corretta linea di taglio,
il laser (8) può essere nuovamente regolato. A questo
scopo svitate le viti (g) e regolate il laser spostandolo
lateralmente, in modo che il raggio incontri i denti da
taglio della lama (6).
9.

Trasporto (Fig. 1, 2)

• Per fissare il piano girevole (17) stringete la mano-
pola di arresto (9).
• Azionare la leva di sblocco (3), abbassare la testa
dell'apparecchio (4) e fissare con il perno di sicu-
rezza (32). La sega è quindi bloccata nella posi-
zione inferiore.
• Fissare nella posizione posteriore la funzione di tra-
zione della sega con la vite di blocco per la guida
di trazione (20).
• Trasportare l'apparecchio afferrandolo per piano di
lavoro fisso (18).
• Procedere come descritto nella sezione 7 per ri-
montare l'apparecchio.

10. Manutenzione

m Avviso! Prima di qualsiasi regolazione, riparazione
o manutenzione, staccare la spina!
Misure di manutenzione generali
Di quando in quando asportare con un panno trucioli e
polvere dalla macchina. Per allungare la durata di vita
dell'utensile oliare una volta al mese le parti rotanti.
Non oliare il motore.
Per pulire la plastica non utilizzare agenti corrosivi.
