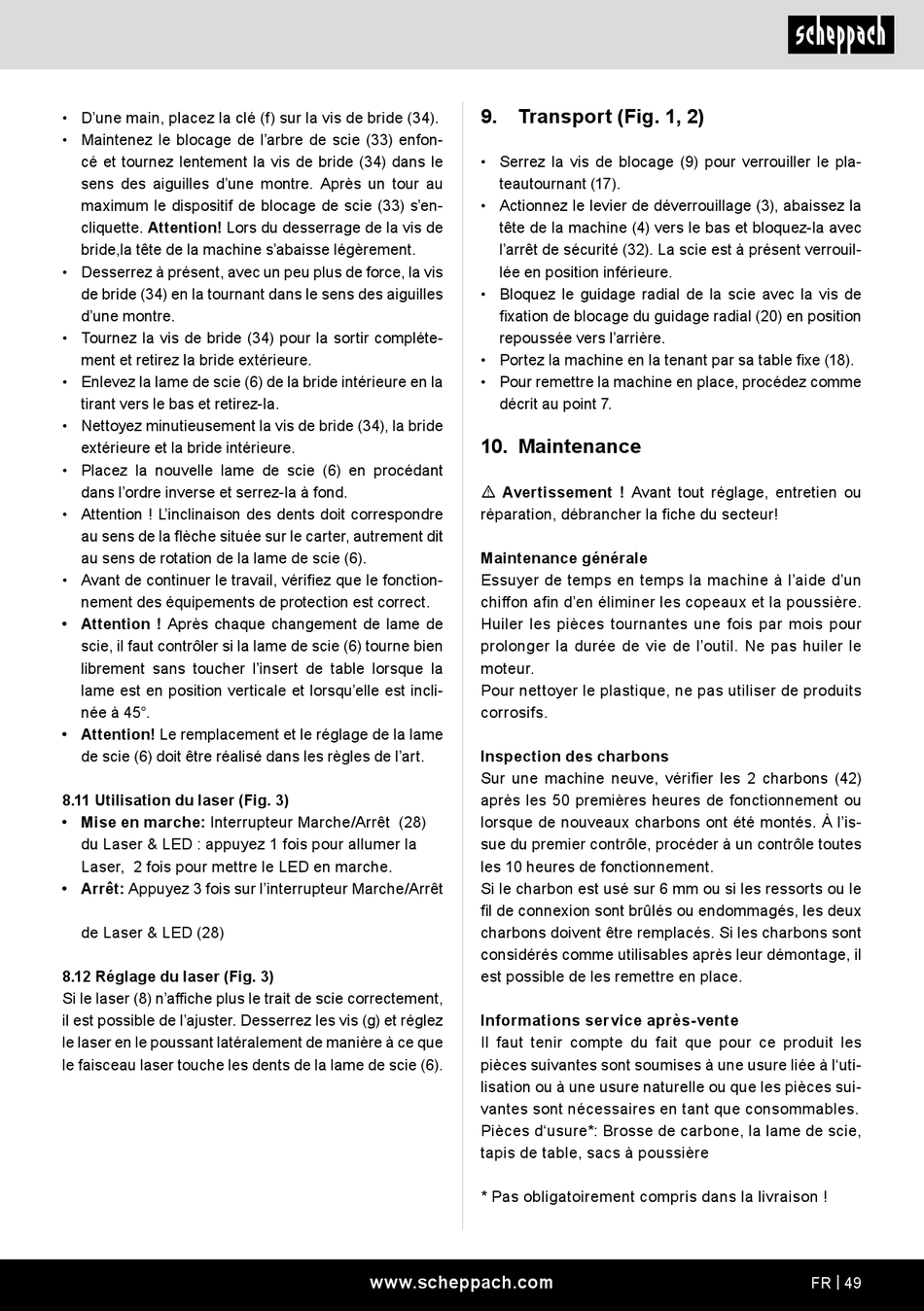

• D'une main, placez la clé (f) sur la vis de bride (34).
• Maintenez le blocage de l'arbre de scie (33) enfon-
cé et tournez lentement la vis de bride (34) dans le
sens des aiguilles d'une montre. Après un tour au
maximum le dispositif de blocage de scie (33) s'en-
cliquette. Attention! Lors du desserrage de la vis de
bride,la tête de la machine s'abaisse légèrement.
• Desserrez à présent, avec un peu plus de force, la vis
de bride (34) en la tournant dans le sens des aiguilles
d'une montre.
• Tournez la vis de bride (34) pour la sortir compléte-
ment et retirez la bride extérieure.
• Enlevez la lame de scie (6) de la bride intérieure en la
tirant vers le bas et retirez-la.
• Nettoyez minutieusement la vis de bride (34), la bride
extérieure et la bride intérieure.
• Placez la nouvelle lame de scie (6) en procédant
dans l'ordre inverse et serrez-la à fond.
• Attention ! L'inclinaison des dents doit correspondre
au sens de la flèche située sur le carter, autrement dit
au sens de rotation de la lame de scie (6).
• Avant de continuer le travail, vérifiez que le fonction-
nement des équipements de protection est correct.
• Attention ! Après chaque changement de lame de
scie, il faut contrôler si la lame de scie (6) tourne bien
librement sans toucher l'insert de table lorsque la
lame est en position verticale et lorsqu'elle est incli-
née à 45°.
• Attention! Le remplacement et le réglage de la lame
de scie (6) doit être réalisé dans les règles de l'art.
8.11 Utilisation du laser (Fig. 3)
• Mise en marche: Interrupteur Marche/Arrêt (28)
du Laser & LED : appuyez 1 fois pour allumer la
Laser, 2 fois pour mettre le LED en marche.
• Arrêt: Appuyez 3 fois sur l'interrupteur Marche/Arrêt
de Laser & LED (28)
8.12 Réglage du laser (Fig. 3)
Si le laser (8) n'affiche plus le trait de scie correctement,
il est possible de l'ajuster. Desserrez les vis (g) et réglez
le laser en le poussant latéralement de manière à ce que
le faisceau laser touche les dents de la lame de scie (6).
9.

Transport (Fig. 1, 2)

• Serrez la vis de blocage (9) pour verrouiller le pla-
teautournant (17).
• Actionnez le levier de déverrouillage (3), abaissez la
tête de la machine (4) vers le bas et bloquez-la avec
l'arrêt de sécurité (32). La scie est à présent verrouil-
lée en position inférieure.
• Bloquez le guidage radial de la scie avec la vis de
fixation de blocage du guidage radial (20) en position
repoussée vers l'arrière.
• Portez la machine en la tenant par sa table fixe (18).
• Pour remettre la machine en place, procédez comme
décrit au point 7.

10. Maintenance

m Avertissement ! Avant tout réglage, entretien ou
réparation, débrancher la fiche du secteur!
Maintenance générale
Essuyer de temps en temps la machine à l'aide d'un
chiffon afin d'en éliminer les copeaux et la poussière.
Huiler les pièces tournantes une fois par mois pour
prolonger la durée de vie de l'outil. Ne pas huiler le
moteur.
Pour nettoyer le plastique, ne pas utiliser de produits
corrosifs.
Inspection des charbons
Sur une machine neuve, vérifier les 2 charbons (42)
après les 50 premières heures de fonctionnement ou
lorsque de nouveaux charbons ont été montés. À l'is-
sue du premier contrôle, procéder à un contrôle toutes
les 10 heures de fonctionnement.
Si le charbon est usé sur 6 mm ou si les ressorts ou le
fil de connexion sont brûlés ou endommagés, les deux
charbons doivent être remplacés. Si les charbons sont
considérés comme utilisables après leur démontage, il
est possible de les remettre en place.
Informations service après-vente
Il faut tenir compte du fait que pour ce produit les
pièces suivantes sont soumises à une usure liée à l'uti-
lisation ou à une usure naturelle ou que les pièces sui-
vantes sont nécessaires en tant que consommables.
Pièces d'usure*: Brosse de carbone, la lame de scie,
tapis de table, sacs à poussière
* Pas obligatoirement compris dans la livraison !
