deutsch
► Schrauben (2) eindrehen und fest anziehen.

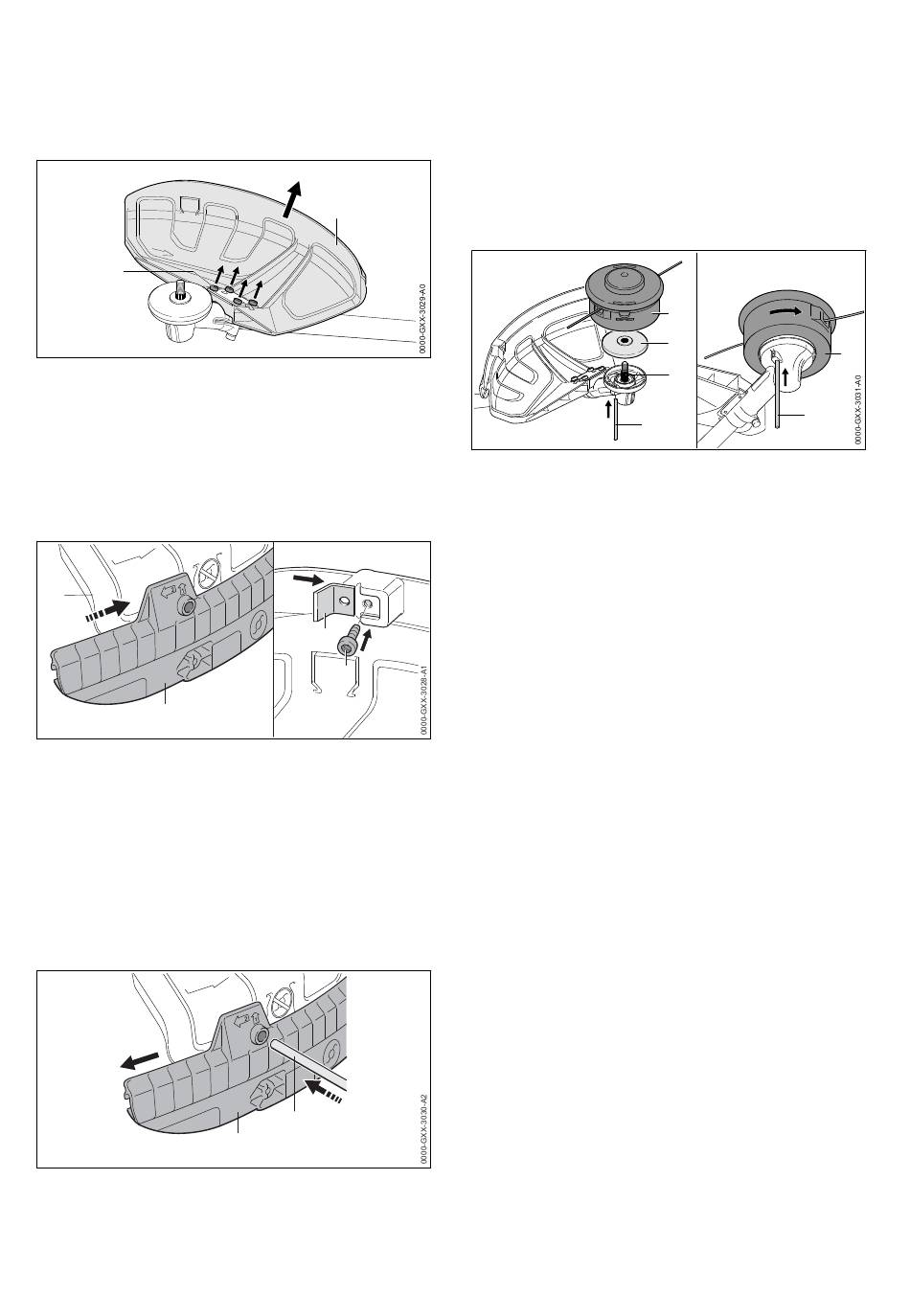

8.2.2 Schutz abbauen
► Motorsense ausschalten und Akku herausneh‐
men.
2
► Schrauben (2) herausdrehen.
► Schutz (1) abziehen.
8.3 Schürze anbauen und abbauen
8.3.1 Schürze anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
1
2
► Führungsnut der Schürze (2) auf die Leiste
des Universalschutzes (1) schieben, bis sie
hörbar einrastet.
► Ablängmesser (3) in die Führungsnut der
Schürze (2) schieben.
► Schraube (4) eindrehen und fest anziehen.
8.3.2 Schürze abbauen
► Motorsense ausschalten und Akku herausneh‐
men.
► Steckdorn (2) in die Bohrung der Schürze (1)
stecken.
► Schürze (1) mit dem Steckdorn (2) abziehen.
14
1
3
4
2
1
8 Motorsense zusammenbauen
Das Ablängmesser an der Schürze (1) muss
nicht wieder abgebaut werden.
8.4 Mähkopf anbauen und
abbauen
8.4.1 Mähkopf anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
► Druckteller (2) so auf die Welle (3) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Mähkopf (1) auf die Welle (3) setzen und von
Hand gegen den Uhrzeigersinn drehen.
► Steckdorn (4) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Mähkopf (1) solange gegen den Uhrzeigersinn
drehen, bis der Steckdorn (4) einrastet.
Die Welle (3) ist blockiert.
► Mähkopf (1) von Hand fest anziehen.
► Steckdorn (4) abziehen.
8.4.2 Mähkopf abbauen
► Motorsense ausschalten und Akku herausneh‐
men.
► Steckdorn bis zum Anschlag in die Bohrung
drücken und gedrückt halten.
► Mähkopf solange drehen, bis der Steckdorn
einrastet.
Die Welle ist blockiert.
► Mähkopf im Uhrzeigersinn herausdrehen.
► Druckteller abnehmen.
► Steckdorn abziehen.
8.5 Metall-Schneidwerkzeug
anbauen und abbauen
8.5.1 Metall-Schneidwerkzeug anbauen
► Motorsense ausschalten und Akku herausneh‐
men.
1
2
3
4
4
0458-602-9821-B
