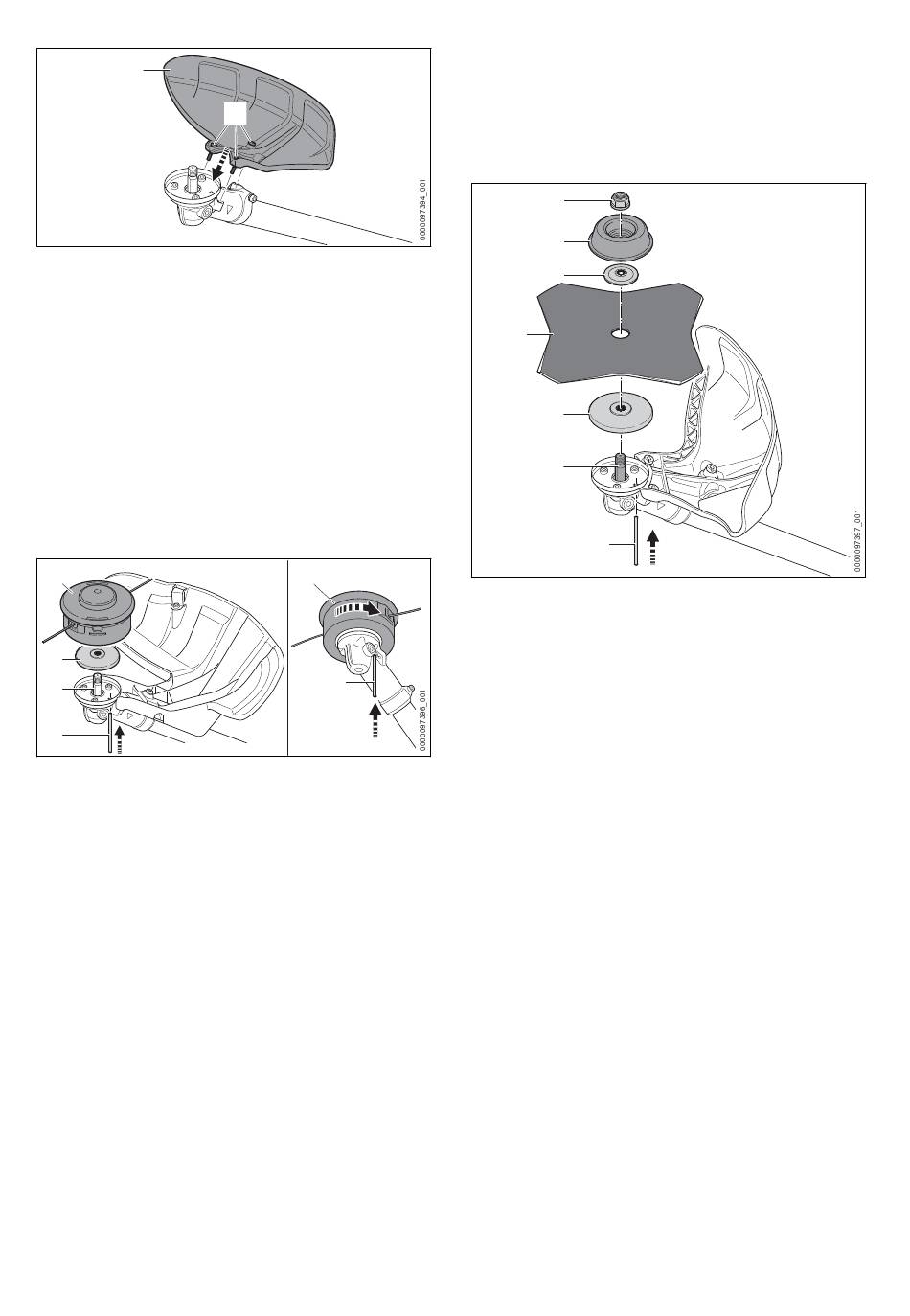

6 Motorsense zusammenbauen
1
► Schutz (1) auf das Getriebegehäuse setzen.
► Schrauben (2) eindrehen und mit einem
Anziehdrehmoment von 10 Nm anziehen.
6.2.2
Schutz und Anschlag abbauen
► Motor abstellen.
► Schrauben herausdrehen.
► Schutz abnehmen.
6.3
Mähkopf anbauen und
abbauen
6.3.1
Mähkopf anbauen
► Motor abstellen.
1
2
3
4
► Druckteller (2) so auf die Welle (3) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Mähkopf (1) auf die Welle (3) setzen und von
Hand gegen den Uhrzeigersinn drehen.
► Steckdorn (4) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Mähkopf (1) solange gegen den Uhrzeigersinn
drehen, bis der Steckdorn (4) einrastet.
Die Welle (3) ist blockiert.
► Mähkopf (1) von Hand fest anziehen.
► Steckdorn (4) abziehen.
6.3.2
Mähkopf abbauen
► Motor abstellen.
► Steckdorn bis zum Anschlag in die Bohrung
drücken und gedrückt halten.
► Mähkopf solange drehen, bis der Steckdorn
einrastet.
Die Welle ist blockiert.
► Mähkopf im Uhrzeigersinn herausdrehen.
► Druckteller abnehmen.
► Steckdorn abziehen.
0458-844-7501-A
2
1
4
6.4
Metall-Schneidwerkzeug
anbauen und abbauen
6.4.1
Grasschneideblatt, Dickichtmesser
oder Kreissägeblatt anbauen
► Motor abstellen.
1
2
3
4
5
6
7
► Druckteller (5) so auf die Welle (6) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Metall-Schneidwerkzeug (4) auf den Drucktel‐
ler (5) legen. Falls ein Kreissägeblatt oder ein
Grasschneideblatt mit mehr als 4 Schneiden
verwendet wird: Schneidkanten so ausrichten,
dass sie in die gleiche Richtung zeigen, wie
der Pfeil für die Drehrichtung auf dem Schutz.
► Druckscheibe (3) so auf das Metall-Schneid‐
werkzeug (4) legen, dass die Wölbung nach
oben zeigt.
► Laufteller (2) so auf die Druckscheibe (3)
legen, dass die geschlossene Seite nach oben
zeigt.
► Steckdorn (7) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Metall-Schneidwerkzeug (4) solange gegen
den Uhrzeigersinn drehen, bis der Steckdorn
(7) einrastet.
Die Welle (6) ist blockiert.
► Mutter (1) gegen den Uhrzeigersinn aufdrehen
und fest anziehen.
► Steckdorn (7) abziehen.
6.4.2
Häckselmesser anbauen
► Motor abstellen.
deutsch
13
