3 Przegląd
4
3 Osłona
Osłona zabezpiecza miejsce, w którym umie‐
szcza się Smart Connector 2 A.
4 Filtr powietrza
Filtr powietrza filtruje powietrze zasysane
przez silnik.
5 Listwa z otworami
Listwa z otworami służy do zawieszania sys‐
temu nośnego.
6 Uchwyt manipulacyjny
Uchwyt manipulacyjny służy do obsługi, trzy‐
mania i prowadzenia kosy mechanicznej.
7 Dźwignia przełącznika
Dźwignia przełącznika służy do włączania i
wyłączania kosy.
8 Blokada dźwigni przełącznika
Blokada dźwigni przełącznika służy do odblo‐
kowania dźwigni przełącznika.
9 Przycisk odblokowujący
Przycisk odblokowujący służy do włączania
kosy i ustawiania poziomu mocy.
10 Diody
Diody informujące o ustawionym poziomie
mocy.
11 Śruba zaciskowa
Śruba zaciskowa mocuje rurę uchwytu do
wspornika uchwytu.
12 Rura uchwytu
Rura uchwytu łączy uchwyt manipulacyjny i
uchwyt z wysięgnikiem.
13 Uchwyt
Uchwyt służy do trzymania i prowadzenia
kosy mechanicznej.
14 Wysięgnik
Wysięgnik łączy wszystkie elementy.
15 Otwór na sworzeń blokujący
Otwór służy do włożenia sworznia blokują‐
cego.
16 Sworzeń blokujący
Sworzeń blokujący blokuje wałek w przy‐
padku zamontowania narzędzia tnącego.
17 Obudowa przekładni
Obudowa przekładni zasłania przekładnię.
18 Korek
Korek zamyka otwór na smar przekład‐
niowy STIHL.
4
Osłona stanowi część obudowy silnika. Usuwać osłonę tylko w celu montażu urządzenia Smart Con‐
nector 2 A i przechowywać w bezpiecznym miejscu do czasu ponownego montażu. Kosy mechanicz‐
nej używać zawsze z zamontowaną osłoną lub zamontowanym urządzeniem Smart Connector 2 A.
0458-602-9821-B
19 Akumulator
Akumulator zasila kosę.
20 Diody
Diody LED sygnalizują stan naładowania aku‐
mulatora i ewentualne usterki.
21 Przycisk
Przycisk włącza diody na akumulatorze. Akty‐
wuje on i dezaktywuje połączenie bezprzewo‐
dowe Bluetooth® (jeśli jest).
22 Dioda LED „BLUETOOTH
latorów z )
Dioda LED wskazuje aktywację i dezaktywa‐
cję połączenia bezprzewodowego Blue‐
tooth®.
# Tabliczka znamionowa z numerem seryjnym

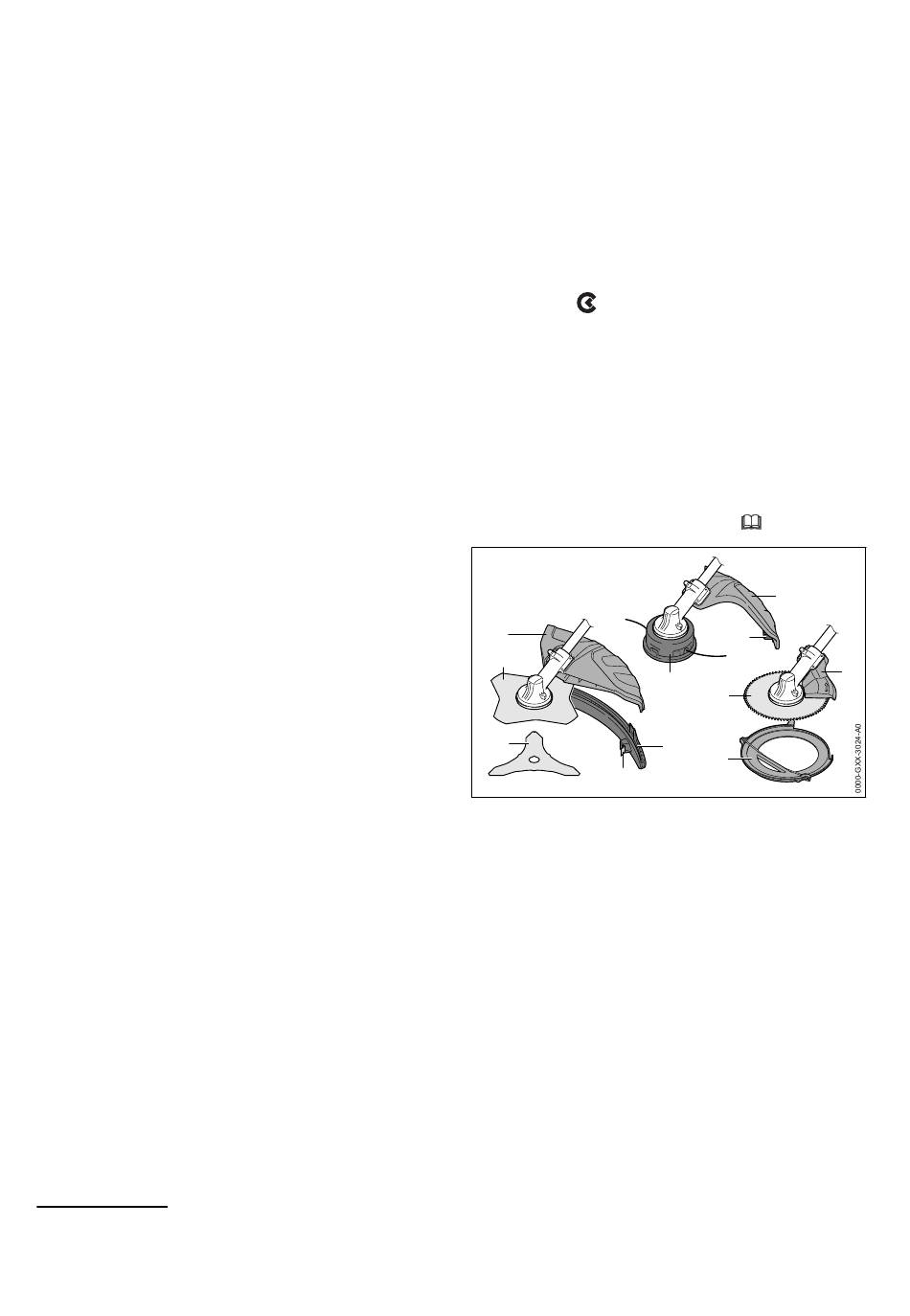

3.2 Osłony i narzędzia tnące
Osłony i narzędzia tnące pokazano przykładowo.
Kombinacje, które wolno stosować, są podane w
niniejszej instrukcji użytkowania,
1
2
3
4
1 Osłona uniwersalna
Uniwersalna osłona chroni użytkownika przed
wyrzucanymi w górę przedmiotami i przed
kontaktem z narzędziem tnącym.
2 Tarcza do koszenia trawy
Tarcza do koszenia trawy ścina trawę i
chwasty.
3 Nóż do wycinania zarośli
Nóż do wycinania zarośli służy do ścinania
zarośli.
4 Nóż korygujący długość żyłek
Nóż korygujący długość żyłek podczas pracy
skraca żyłki na odpowiednią długość.
polski
®
" (tylko dla akumu‐
22.
